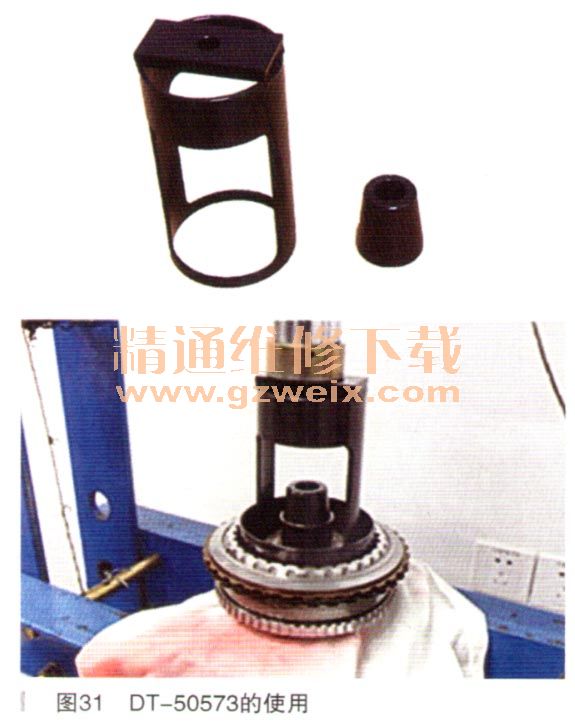

DT-50573用于拆卸安装C6789离合器活塞（如图31所示），使用方法如下：

    （1）使用DT-50573配合压力机，压下C6789离合器活塞；
    （2）取下离合器卡环；
    （3）将离合器总成安装在变速器壳体内的供油管路中；
    （4）使用压缩空气取下离合器活塞。
    需要注意的是在安装时需要配合DT-50117（用在安装过程中使离合器活塞密封部分不受损伤）使用。
    DT-50117的使用方法（如图32所示）：

    （1）将油封保护工具DT-50117安装到C56789离合器毂上；
    （2）安装两个锁片防止其移位；
    （3）配合DT-50573和压力机将C6789离合器活塞安装到位。

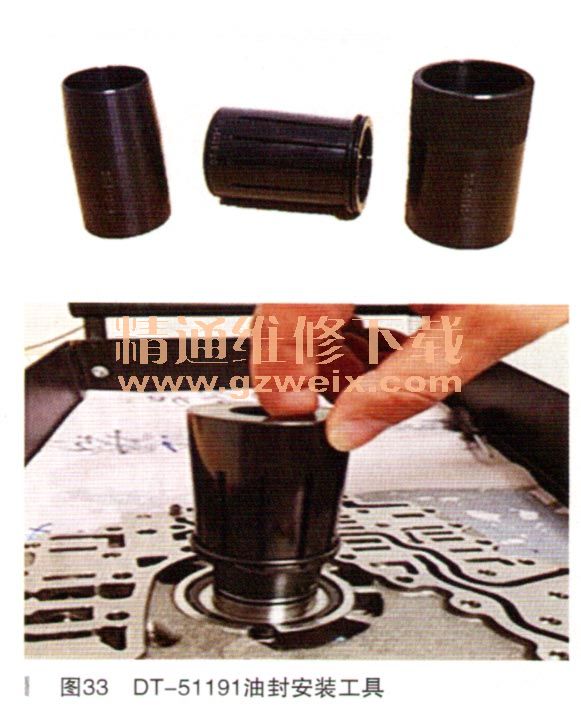

    DT-51191用于安装变矩器油封，主要包括3个工具。如图33所示，上方3个工具从左到右分别为DT-51191-4、DT-51191-2、DT-51191-1。使用方法（类似于安装GF6中的C35R和C456离合器壳体汕封环）为：

    （1）将DT-51191-4安装在油封安装基座上；
    （2）将新的油封沿DT-51191-4的斜面套装；
    （3）使用DT-51191-2将油封推入到安装槽；
    （4）使用DT-51191-1将油封收紧。
