剖析别克全新一代GL8技术特点

来源：汽车与驾驶维修作者：佚名 2017-11-01 08:33:48

    2．电源稳定器
    电源稳定器主要用于发动机在起停时向部分模块和附件提供稳定电源，保证车内重要电器和模块的正常工作。相关的部件和模块有：自动变速器控制单元、车身控制单元、空调控制面板、人机接口模块、触摸显示屏、收音机及仪表板。
    3.220 V电源插座及逆变器模块
    车辆配置有1个交流电源插座和1个逆变器模块，可以向功率不超过400 W的用电器提供220 V交流电。当出现以下情况时，220 V交流电将停止输出。
    (1) 逆变器模块电压大于16.5 V或小于11V时。
    （2）220 V电路电流大于3.8 A并持续1 s。
    （3）220 V电路电流大于2.5 A并持续10 s。
    （4）逆变器模块温度高于85℃。
    （5）220 V输出电路对车身短路时。

    4．车身网络
    车辆共配有7种车身网络，其中可通过诊断接口与GDS2进行通讯的网络有：高速GMLAN、底盘GMLAN及车身高速GMLAN。而以太网络、数据安全GMLAN、动力扩展GMLAN和LIN网络是没有连接诊断接口的。

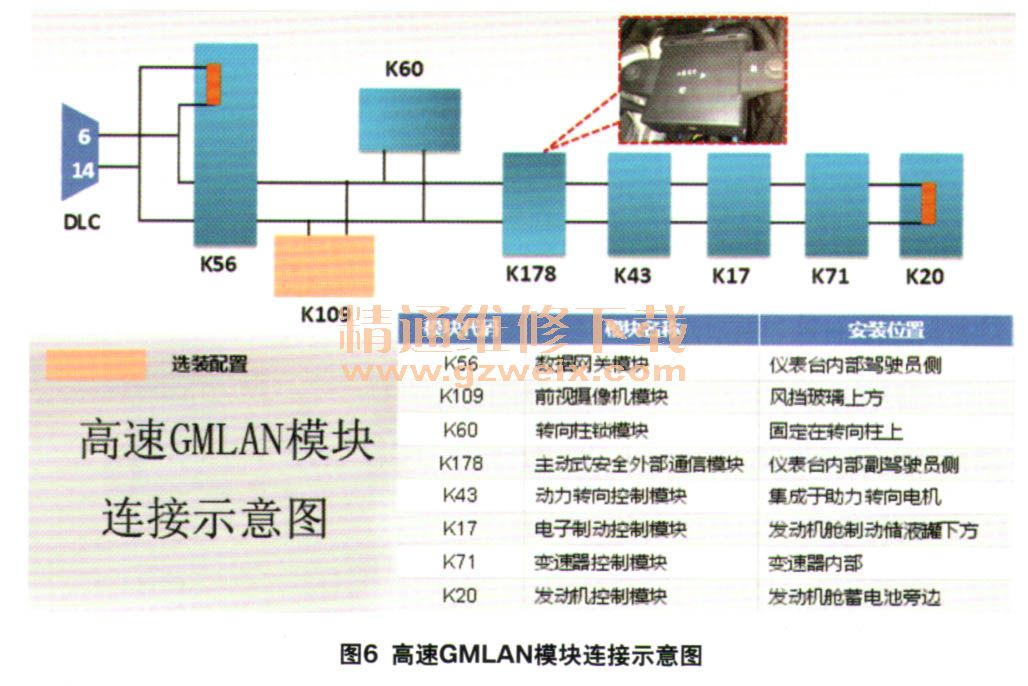

    图6为高速GMLAN模块连接示意图。

    图7为底盘扩展GMLAN模块连接示意图。

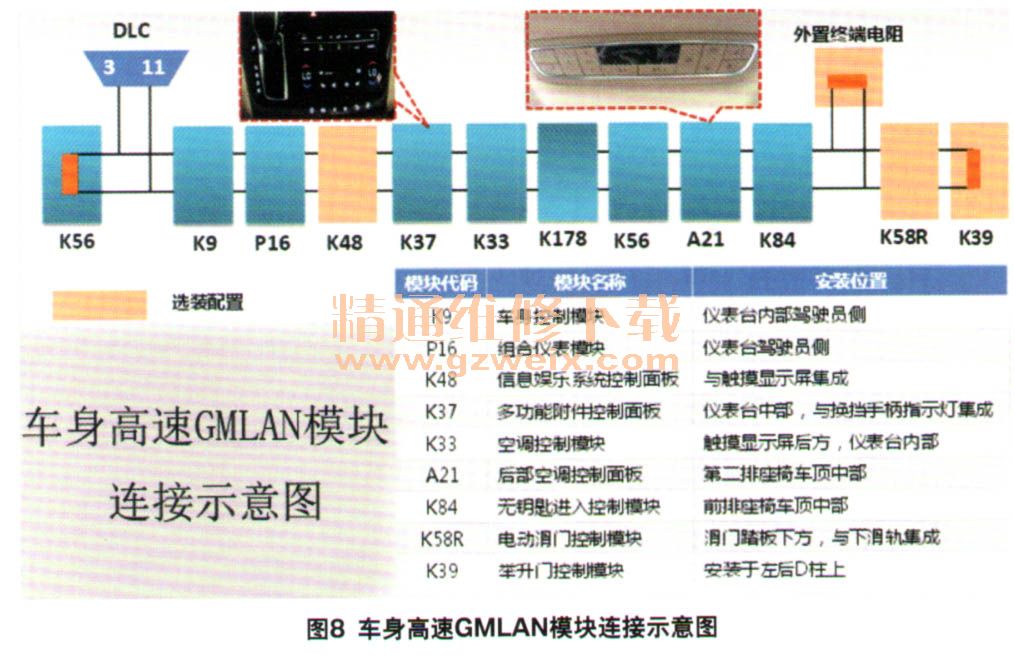

    图8为车身高速GMLAN模块连接示意图。

    图9为数据安全GMLAN模块连接示意图。

    图10为动力扩展GMLAN模块连接示意图。

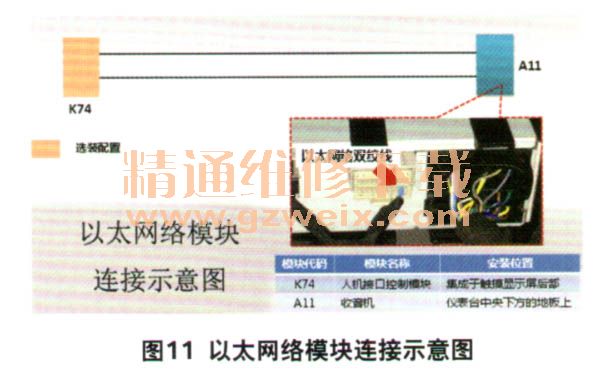

    图11为以太网络模块连接示意图。

    图12为LIN网络连接示意图。
