大众波罗舒适总线系统单线模式下的故障诊断方法

来源：本站收集作者：佚名 2017-08-01 09:32:23

    3 舒适总线系统故障排除方法
    3.1舒适总线系统短路故障诊断思路

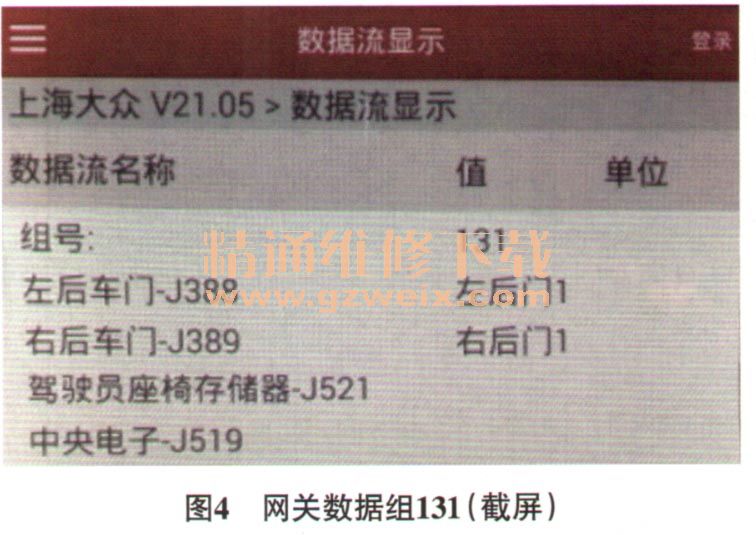

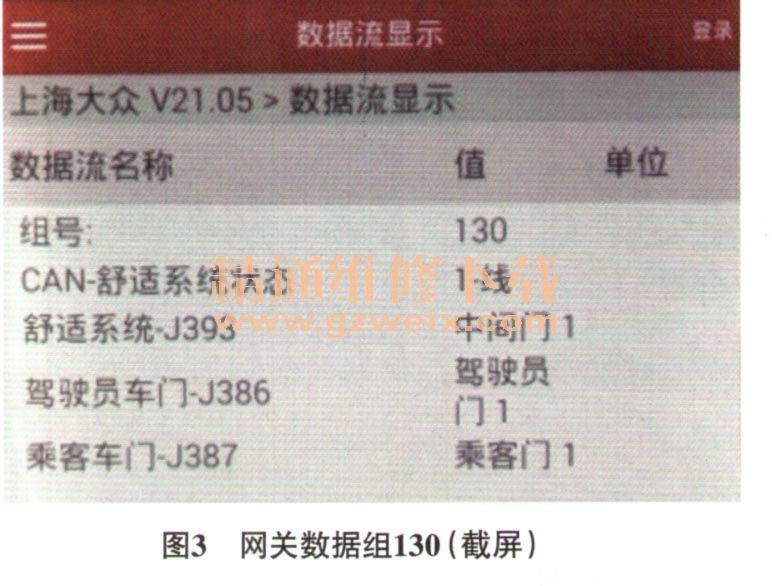

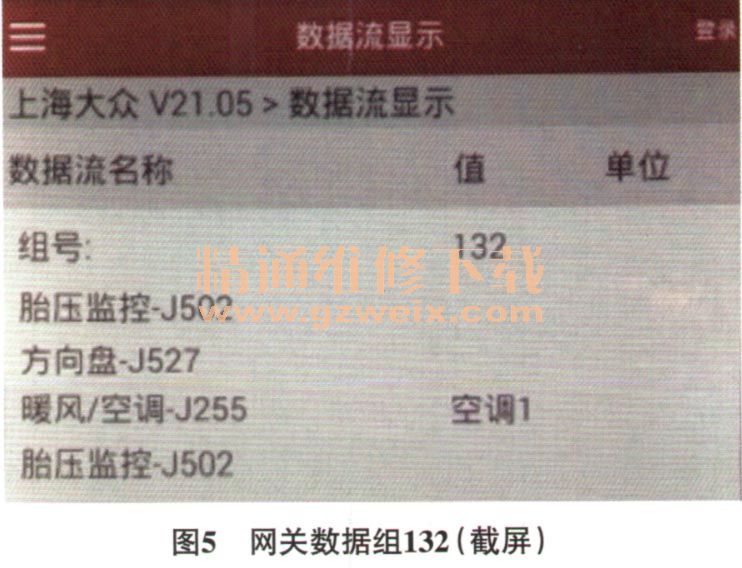

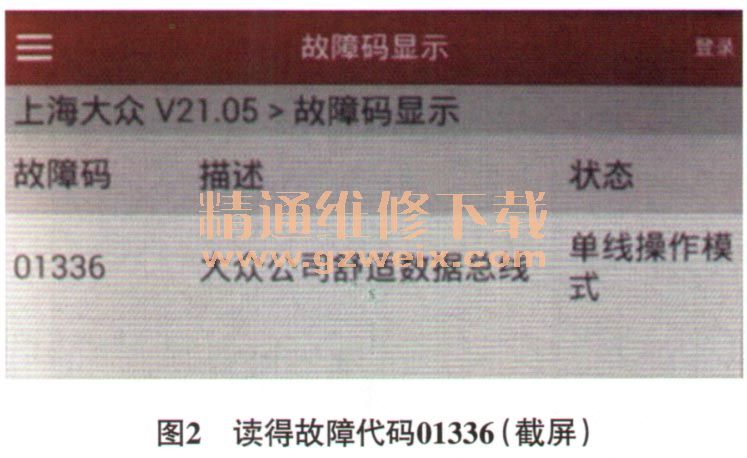

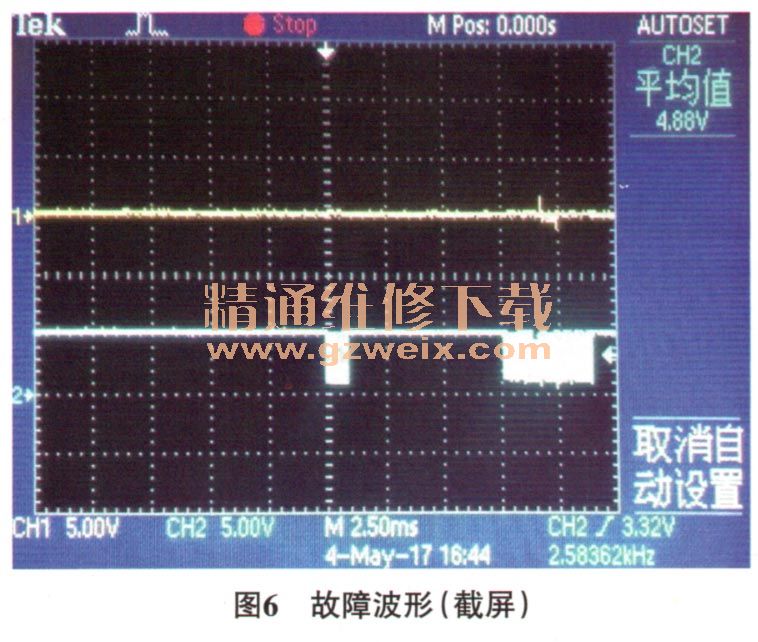

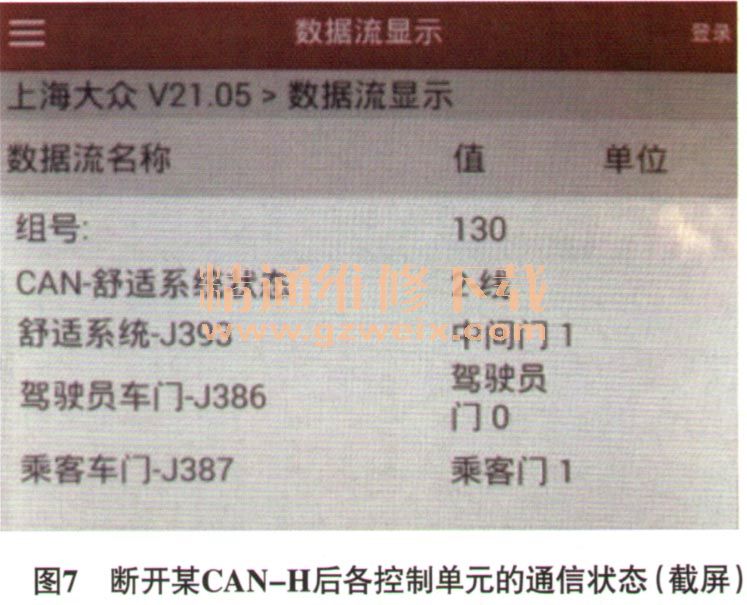

    假设图1中G1与J386之间某处存在对搭铁短路的故障，诊断步骤如下。连接故障检测仪进入19一网关，读得故障代码01336（图2），含义为舒适数据总线单线操作模式；选择数据组130、 131、 132（图3、图4、图5），发现总线模式为单线，各个控制单元状态均显示为“1”，通信正常。在连接点A 146和A147处连接示波器，测量CAN-H波形为0 V。如图6所示。接下来，在连接点A146处分别断开各条CAN-H，同时观察示波器.CAN-H波形有无恢复，如CAN-H波形恢复，则说明断开的这条CAN-H存在对搭铁短路的故障；继续断开连接点A 147处对应的CAN-L，如发现某个控制单元通信状态为“0”，其余控制单元为“1”，如图7所示，则说明断开的CAN-L去往该控制单元，因此能大致确定短路故障位置在G1至J386上。此后可重点排查J386与连接点A 147之间的通信线路。
