大众波罗舒适总线系统单线模式下的故障诊断方法
来源:本站收集  作者:佚名  2017-08-01 09:32:23

    总线系统出现单线故障时,一般用故障检测仪或示波器读取网络上的故障信息,示波器可以显示传输信号的正确性,故障检测仪可以反馈故障信息及控制单元的通信状态。但由于CAN系统布线范围六涉及控制单元多、维修拆卸不便等特点,排查单线模式下故障线路所在的位置及相应的控制单元比较困难。如何针对单线模式故障进行检测处理,保证网络系统正常运行,是汽车维修人员需要不断思考的难题。本文在分析了POLO车舒适总线系统结构及单线模式下的故障现象基础上,提出了一种具有参考意义的故障诊断方法。

    1 舒适总线系统缓构

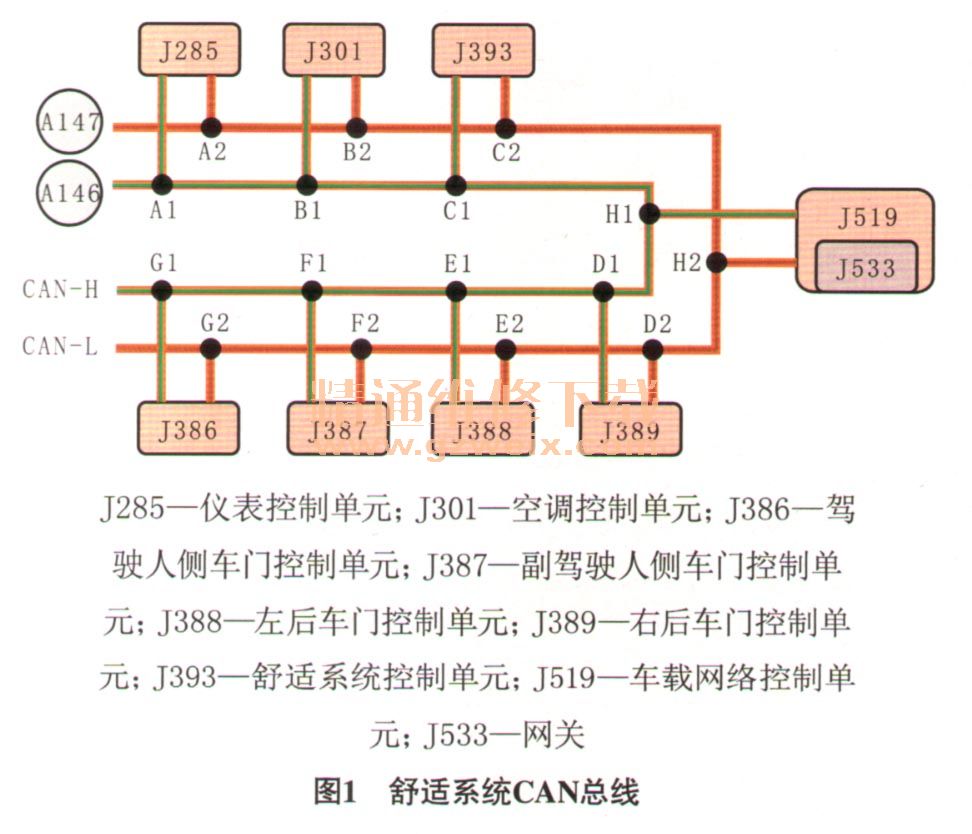

    对总线系统进行故障分析前,必须看懂总线系统的电路图,从而分析其电路特点。下面笔者以POLO车舒适总线系统为例进行分析,图1为POLO车的舒适总线系统结构示意图,从图中可以看出总线系统共连接有8个控制单元,分别是仪表控制单元(J285)、空调控制单元(J301)、舒适系统控制单元(J393)、驾驶人侧车门控制单元(J386)、副驾驶人侧车门控制单元(J387)、左后车门控制单元0388)、右后车门控制单元(J389)及车载网络控制单元0519,内集成有网关)。各个控制单元通过两条相互缠绕的CAN-H和CAN-L接入连接点A146和A147、 CAN-H导线颜色为桔绿色,CAN-L导线颜色为桔棕色,两根导线直径均为0.35 mm,传输速率为100 kb/s。网关有两大作用:一是完成不同网络标准间的信息格式转换;二是完成车上各控制单元与诊断设备的信息交换。故障检测仪可通过网关读取总线当中的相应诊断数据。

    2 总线系统故璋类型及位置

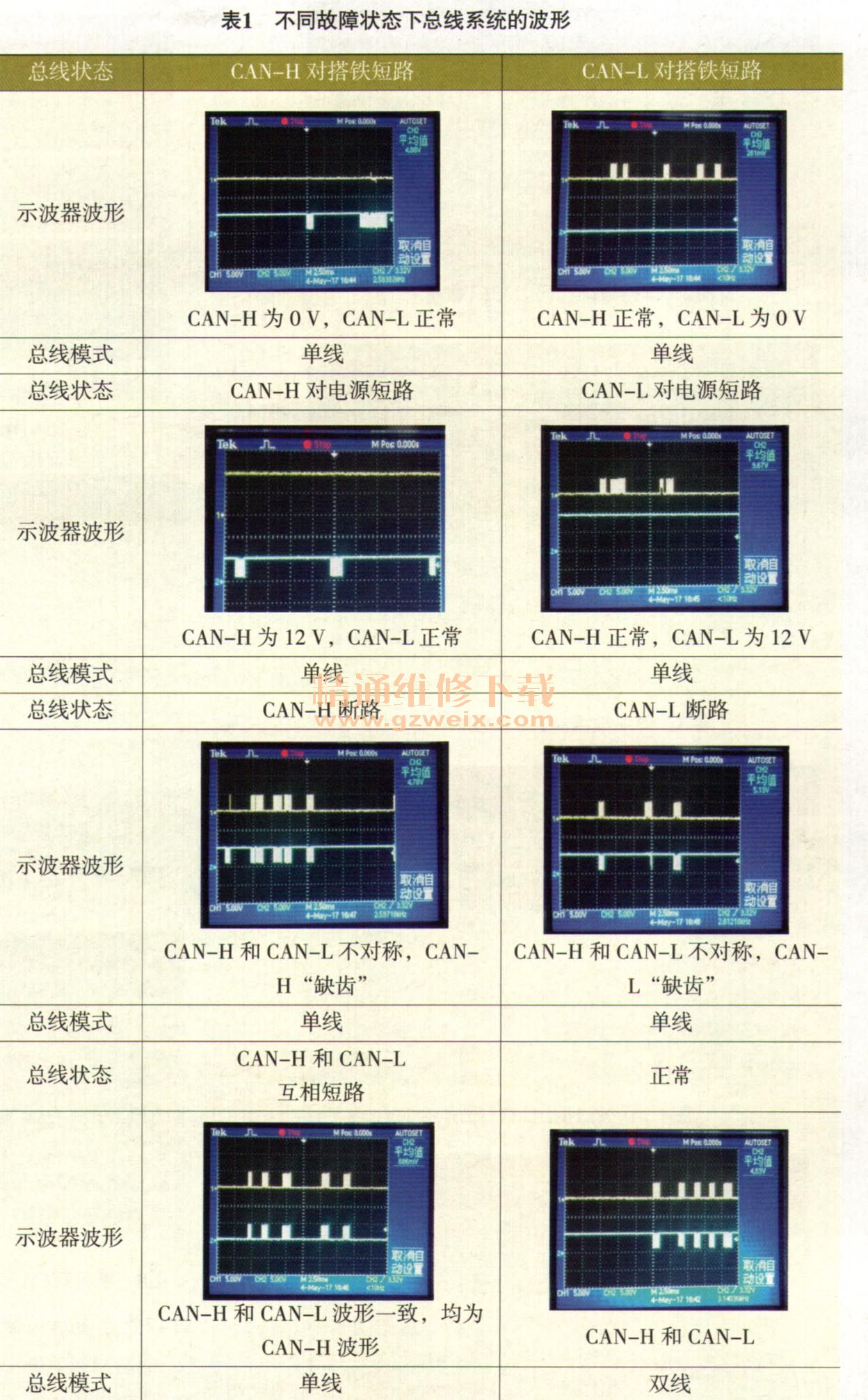

    CAN系统的故障原因有:控制单元损坏;控制单元供电或搭铁故障;链路故障。链路发生故障往往使总线系统处于单线模式,这样的故障类型较多,常见的有:CAN-H或CAN-L对搭铁之间短路,CAN-H或CAN-L对电源短路,CAN-H与CAN-L之间短路,CAN-H或CAN-L断路等。对应的波形及故障状态如表1所列,示波器测量点在图1所示的A146和A147连接处。任何一处控制单元CAN-H或CAN-L的断路或短路均不会引起功能性故障,但是用故障检测仪和示波器可以检测出来,例如,当CAN-L对搭铁短路时,示波器CAN-L波形为0v,故障检测仪显示其为1线。舒适系统单线模式下控制单元能通信,功能不影响,但是存在隐患,需要及时找出故障位置。而总线的故障位置定位是本文探讨的重点和难点。


[1] [2] [3]  下一页
