详解路虎发现神行驻车辅助系统结构原理与维修
来源:汽车维修技师  作者:佚名  2017-04-24 08:59:58

    一、概述
    路虎发行神行(N E WDISCOVERY SPORT)拥有增强的驻车辅助功能,可帮助驾驶员将车辆泊入平行和垂直泊位以及驶离平行泊位。平行智能泊车辅助使车辆自动转向进入平行泊位。该系统使用两个超声波传感器(车辆两侧各一个)扫描停驻车辆之间的间距是否足够大。一旦发现合适的间距,系统即通知驾驶员,并在仪表(IC)中显示清晰的驻车指示。驾驶员控制加速器、制动器和挡位选择,系统完全自动地转动转向盘。在车辆接近周围的车辆时,前部和后部的标准驻车传感器将提供普通音频报警,帮助驾驶员进行判断。对于狭窄的泊位,系统连续进行多次向后和向前移动,直到车辆正确停驻。平行泊位驶离功能通过将车辆自动转向到主车道中,帮助驾驶员驶离平行泊位。系统判断有足够的空问驶离泊位后,会提示驾驶员选择倒车。随后,在驾驶员控制车辆速度的同时,系统操作转向。操控可能包含多个向后和向前换向,以安全地驶离泊位。驻车距离控制系统和后摄像头视图(如安装)在操控过程可帮助警告驾驶员附近的物体。垂直智能泊车辅助扩展了系统的功能,可帮助驾驶员倒入垂直泊位。该系统使用其传感器帮助找到车辆可以停驻并且每侧车门可以安全打开的适当空间。一旦发现合适的泊位,系统将通知驾驶员,提示其挂入倒车挡。与其他驻车功能一样,在驾驶员控制车辆速度的同时,系统随后可控制转向。可能需要多次换向才能安伞地完成驻车操纵。该系统用于泊位旁边有一或两辆车时的情况。注意:手握/转动转向盘或按下驻车辅助按钮可随时取消驻车辅助操控。
    驻车辅助系统包括3个不同的功能:
      (1)平行智能泊车辅助:用于将车辆倒入与车辆并行的泊位。
      (2)垂直智能泊车辅助:用于将车辆倒入与车辆成90°的泊位。
      (3)平行泊位驶离:用于驶离平行泊位。
    所有驻车辅助指示信息都会显示在IC中。驻车辅助传感器可能无法检测到移动的物体,如儿童和动物等,除非他们进入危险接近距离内。操控车辆时务必格外小心,并始终使用后视镜。驻车辅助只是一个驾驶辅助系统。在驻车操控过程中,专心驾驶仍是驾驶员的职责。驻车辅助传感器可能检测不到某些障碍物,例如,细长杆、靠近地面的小物体、防护网以及在某些情况下,沿路缘停放的自行车/摩托车。所有传感器必须保持干净且不存在脏物和障碍物,例如,树叶、泥、雪、冰、霜或昆虫。未能保持传感器干净可能导致传感器计算错误或提示错误。注意:切勿在以下情况下使用驻车辅助:
      (1)使用临时备胎时。
      (2)传感器受损,或保险杠受损,足以影响传感器安装点。
      (3)传感器受到车辆上安装的部件的阻挡,例如,保险杠盖、自行车架、拖车、标签。
      (4)车辆被用于运输超出车辆周边的负载,例如拖车。
    注意:使用驻车辅助时,必须牢牢关闭所有车门和尾门。

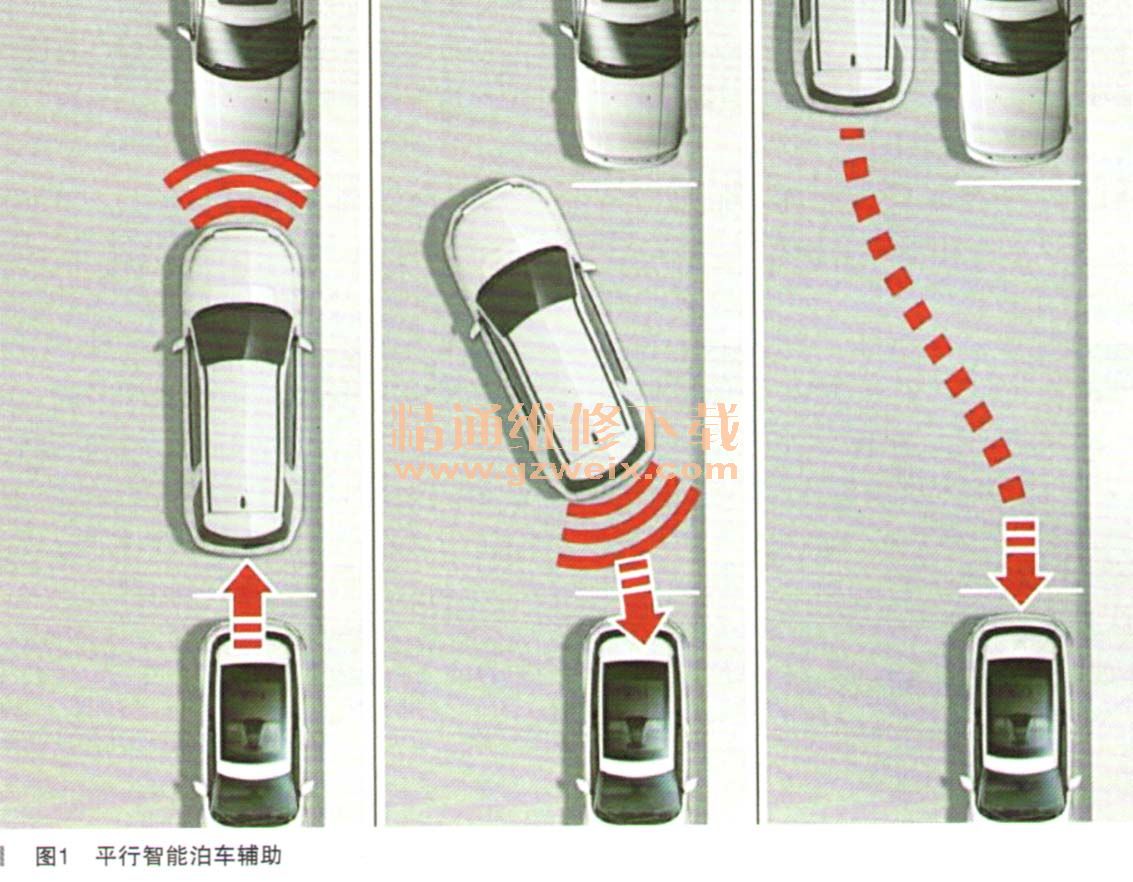

    1.平行智能泊车辅助(如图1所示)

    平行智能泊车辅助使车辆自动转向进入平行泊位。该系统使用两个超声波传感器(车辆两侧各一个)扫描停驻车辆之间的间距是否足够大。一旦发现合适的间距,系统将通知驾驶员,并在仪表显示屏中显示清晰的驻车指示。驾驶员控制加速器、制动器和挡位选择,同时系统完全白动地转动转向盘。在车辆接近周围的车辆时,前部和后部的标准驻车传感器将提供普通音频报警,帮助驾驶员进行判断。对于狭窄的泊位,系统连续进行多次向后和先前移动,直到车辆止确停驻。

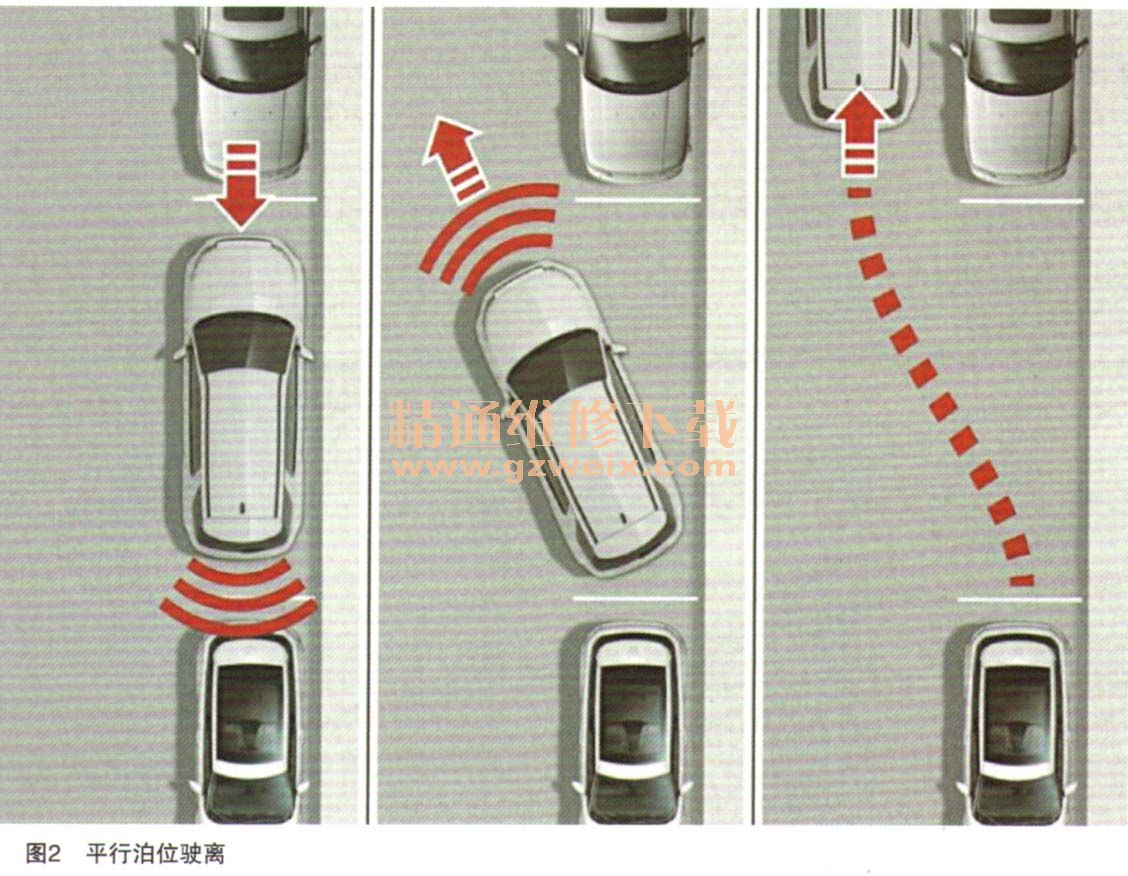

    2.平行泊位驶离(如图2所示)

    平行泊位驶离功能通过将车辆自动转向到主车道中,帮助驾驶员驶离平行泊位。系统判断有足够的空间驶离泊位后,会提示驾驶员选择倒车。随后,在驾驶员控制车辆速度的同时,系统操作转向。操控可能涉及为安全地驶离泊位而进行的多个向后和向前换向。驻车距离控制、侧翼防护和后摄像头视图(如安装)在操控过程可帮助警告驾驶员附近的物体。
    3.垂直智能泊车辅助(如图3所示)

    垂直智能泊车辅助扩展了系统的功能,可帮助驾驶员倒入垂直泊位。该系统使用其传感器帮助确定车辆可以停驻并且每侧车门可以安全打开的适当空间。一旦发现合适的泊位,系统将通知驾驶员,提示其挂入倒车挡。与其他驻车功能一样,在驾驶员控制车辆速度的同时,系统随后可控制转向。可能需要多次换向才能安全地完成驻车操纵。系统用于泊位旁边有一或两辆车时的情况。
