三、胎压监测系统检修

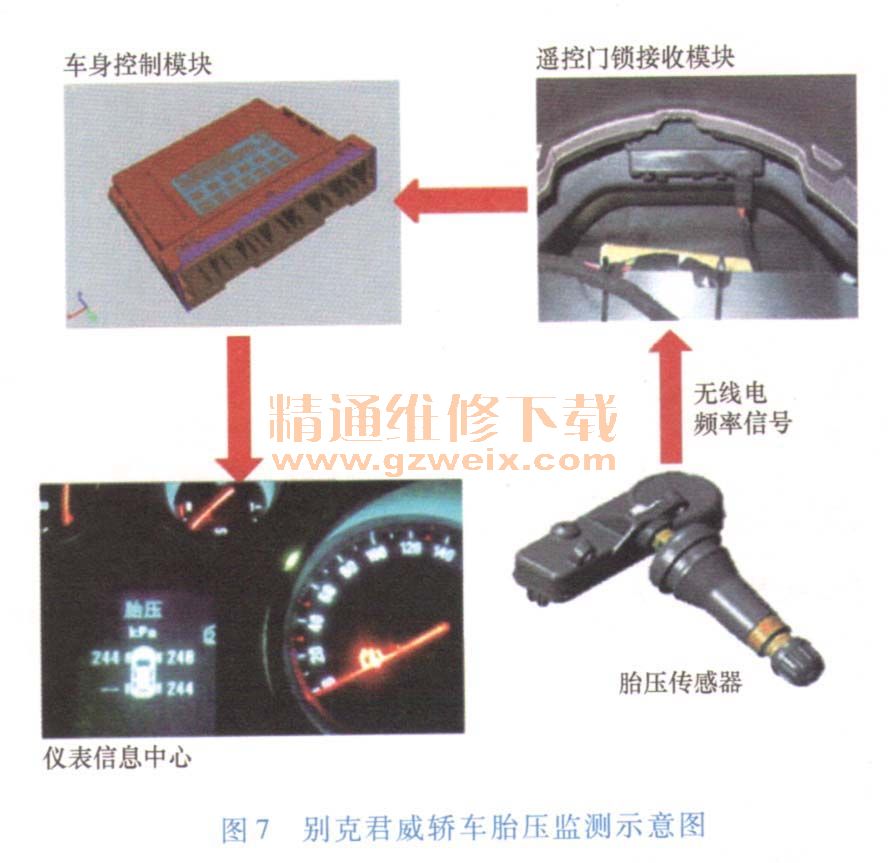

    配置有轮胎胎压监测系统的车辆，驾驶人能通过仪表信息显示屏及时观察到当前的轮胎胎压状况。以别克君威轿车为例，车辆静止时，传感器内部加速计未启动，从而使传感器进入静止状态。在这种状态下，传感器每30s采样轮胎气压一次，如果轮胎气压不变，则不进行发射。随着车速增加至20km/h以上，离心力启动传感器内部加速计，从而导致传感器进人滚动模式。如果车身控制模块的电源被切断或车辆蓄电池被断开，每个轮胎气压传感器识别码都被保留，但所有的轮胎气压信息都将丢失。在这些情况下，驾驶人信息中心将都显示为横线，且故障诊断仪将为每个轮胎指示一个默认的轮胎气压值1020kPa。当以高于20km/h的速度驾驶车辆至少2min后，将启动传感器，使驾驶人信息中心显示当前轮胎气压。同时，车身控制模块可以在轮胎气压监测系统中检测到故障，并设置一个故障诊断码，组合仪表上的轮胎气压监测指示灯图标将闪烁1 min，在点火开关置于ON位置且组合仪表灯检测完成之后，指示灯图标将保持亮。如检测到任何故障，驾驶人信息中心将会显示一个维修胎压监测系统。图7所示为别克君威轿车胎压监测示意图。

    1．获取胎压信息
    传感器安装在轮胎内部，发送带有识别信息、压力和温度的RF（射频）信号。遥控功能执行器模块（RFA）能接收传感器的信号，但它没有进一步处理信号的能力，只是简单地把传感器的数据发送给位于BCM中的TPMS应用软件，由BCM中的应用软件按照相应的运算法则来进行处理。最后，由BCM将相应的信息发送给仪表盘和驾驶人信息中心。
    2．胎压传感器的读入程序
    胎压传感器的读人程序分为专用模块读入方法和手动读入两种。
    （1）专用模块的读人方法
    1）使用J-46079，启动轮胎气压监测读人模式。若听到喇叭发出两声“卿哪”声并启动转向信号灯，表示读入模式已经启动，左前转向信号也将亮。
    2）从左前轮胎开始，将J-46079的天线朝上顶住气门芯位置，紧贴车轮轮惘的轮胎侧壁，以启动传感器。按下然后松开启动按钮并等待喇叭发出“哪卿”声。一旦所有转向信号灯启动持续3s并且喇叭发出“卿卿”声，已读人传感器信息，并且下一读入位置的转向信号将亮
    3）喇叭发出“唧唧”声，并且下一读人的转向信号亮后，按以下顺序重复步骤2）以启动其余3个传感器：右前、右后、左后。
    4）当已读人左后传感器时，所有转向信号灯被启动持续3s，并且喇叭响起两次“唧唧”声，读入过程完成并且车身控制模块退出读人模式。
    5）将点火开关置于OFF位置，调整所有轮胎至推荐的压力。
    （2）手动读入方法
    1）将点火开关置于ON位置，按下和释放手柄开关上的“INFO（信息）”按钮，或者按下里程表按钮（取决于驾驶人信息中心等级）直至“TIRE LEARN（轮胎读人）”信息出现在驾驶人信息中心屏幕上。按住“SET/RESET（设置／重置）”按钮直至所有转向信号灯被启动持续3s，并且喇叭响起两次“唧唧”声，显示读人模式已被启动，左前转向信号也将亮。
    2）从左前轮开始，增大／减小轮胎气压8. 3kPa，然后等待喇叭发出“唧唧”声。喇叭“唧唧”声可出现在压力增大／减小前或最多30s后。一旦喇叭发出“唧唧”声，读人传感器信息，要读人的下一个位置的转向信号灯将亮。
    3）喇叭发出“唧唧”声，并且下一读人的转向信号亮后，按以下顺序重复步骤2）以启动其余3个传感器：右前、右后、左后。
    4）当已读人左后传感器时，所有转向信号灯被启动持续3s，并且喇叭响起两次“唧唧”声，读人过程完成并且车身控制模块退出读人模式。
    5）将点火开关置于OFF位置，调整所有轮胎至推荐压力。
