详解一种全真可视的汽车点火喷油系统
来源:汽车维修  作者:佚名  2017-01-03 11:02:44



      一、项目背景
      随着人们生活水平的日益提高,汽车越来越多的走进家庭。为了保持良好的车况,不少车主都愿意亲自伺候自己的座驾,并可从中体验自己动手修理车辆的乐趣。一种全真可视的汽车点火喷油系统,可以作为在汽车销售过程中赠送或售与客户,让车主了解自己爱车心脏—发动机的实时工况,并通过在系统中设计典型的常见故障,使驾驶者能够在发动机出现故障时,自己动手解决,体验维修乐趣。另外,该系统也可以使汽车专业教师在教学中化繁为简,现场讲解指导,学生将会觉得简单易懂,可明显提高教学效果和科研效率,有利于增强学生的实践能力。

    二、项目创新
    本项目以目前盐城市场保有量较多的起亚赛拉图汽车作为项目样本。考虑汽油发动机正常工作的3要素(点火、喷油、进气),改装设计制作一种全真可视的汽车点火喷油系统。该系统将原车发动机控制电路化繁为简,用Core1DRAW软件重新设计绘图,真实展示汽车电喷汽油发动机点火、喷油工作过程。同时,采用模块化思想设计了典型故障设置装置,利用电子开关,实现发动机不同运行工况下的点火电路、喷油器电路、油泵电路、发动机控制继电器电路等电路的故障设置,以及凸轮轴及曲轴位置传感器的信号故障设置。本项目样品实物一方面可以作为精品赠送或销售给客户,使车主能直观了解爱车的工况;另一方面在职业教育教学中,教师现场可以直观演示给学生,提高学生学习的积极性。

    三、实施方案
    1.项目目标
    以目前盐城市场保有量较多的起亚赛拉图汽车作为样本,将发动机控制系统改装简化,达到点火喷油功能。另外通过设计电路故障,使普通驾驶者能够手工排除故障,享受自己动手维修爱车的乐趣。同时,本项目可以服务与教育教学,能够使教师教学变得更加直观,学生学习不再苦恼,提高动手能力。
    2。项目准备
   (1)前期准备:查阅赛拉图轿车原厂维修手册,分析电路原理,传感器、执行器、电脑ECU工作过程。

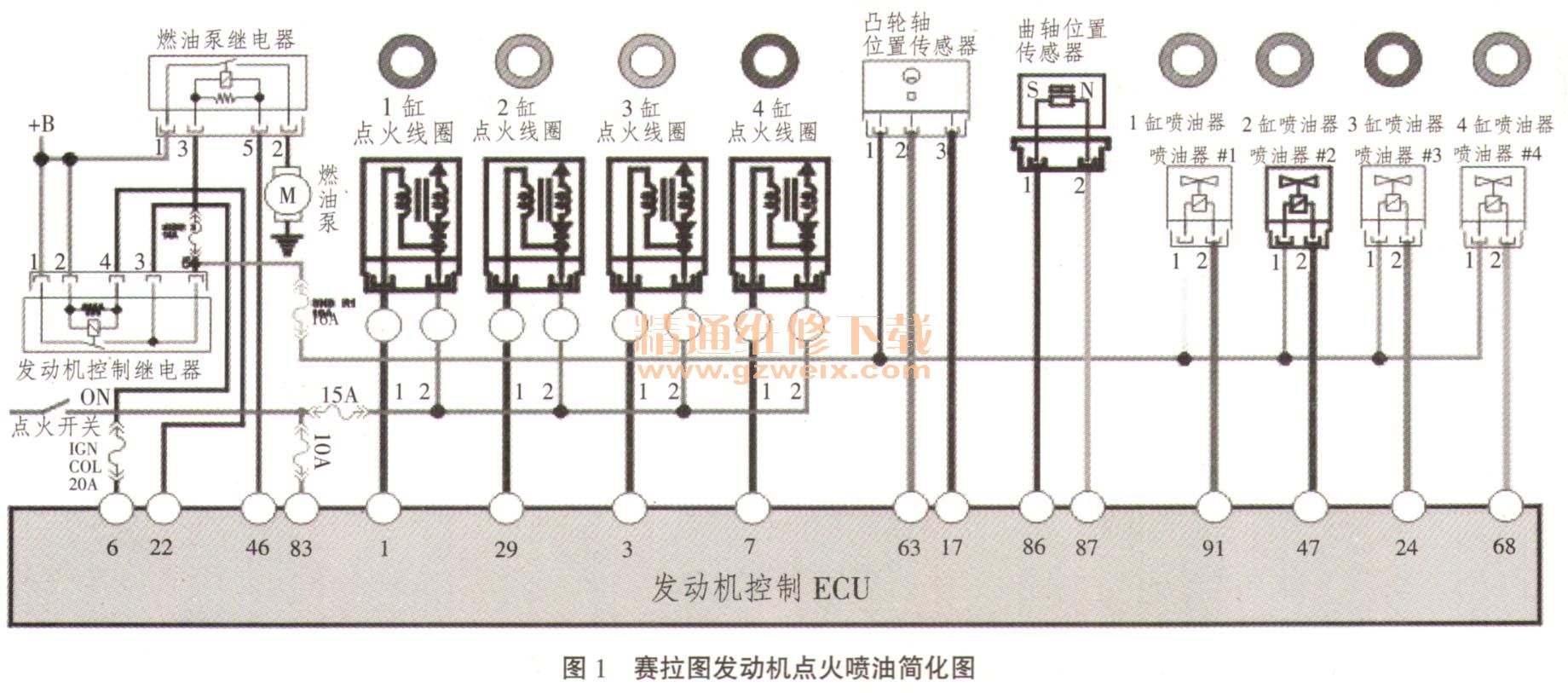

   (2)设计准备:调研4S店以及查询起亚售后技术公报,汇总赛拉图汽车常见故障现象,根据发动机工作必要条件,通过Core1DRAW软件设计绘制汽车点火、喷油电路图,并要实现可靠搭铁、接地闭环,防止高压火花漏电。同时设置8个典型故障,简化后的电路图如图1所示

   (3)加工准备:由于原车凸轮轴传感器及曲轴位置传感器信号转子尺寸较大,需另外设计及加工。通过AUTOCAD软件设计新的信号盘。
    信号盘参数为:
    ①曲轴信号盘齿轮参数:齿数z =60;齿顶圆da =m(z +2)=80;模数m=1.29mm;分度圆d=mz=1.29×60=77.4mm;齿距p =3.14×1.29 =4.05mm ;齿根圆df=m(z-2. 5)=1.29×(60-2. 5)=74.18mm。
    ②凸轮轴信号盘齿顶圆da=m(z+2)=25mm;模数m=3.125mm;分度圆d=mz=3.125×6=18.75mm;即齿距p=9.81mm ;齿根圆df=m(z-2.5)=3 .125×(6-2.5)=10.94mm。
    齿轮加工工艺如下:选用厚度为,2.5mm,长为50mm的正方碳素钢形料,用直径为2mm的钻头打1个引线孔,将电火花线切割机上的钥丝穿过2mm的孔进行装夹,用电火花线切割机割出1个8mm的中心孔,停机,将钥丝外移至工件外侧,调整好位置,进行二次切割,开机,按照图纸要求线切割齿轮,去毛刺。
   (4)材料准备:
    ①赛拉图原车凸轮轴位置传感器曲轴位置传感器
      ②原车电脑ECU、点火线圈、火花塞、油泵、燃油导轨、喷油器;
    ③12V交直流转换变压器、信号转子直流电动机、小尺寸油箱、进回油管、卡箍、调速开关、直流电机调速器、连接线速、系统机箱等。

    四、结语
    本论文设计制作成品后将有如下成果:
    1.CorelDRAW软件绘制设计赛拉图点火喷油闭环电路喷绘彩图面板一份,如图2所示;

    2.全真可视的汽车点火喷油系统样机一台;
    3.典型常见故障设置说明书一份;
    4.系统样机操作手册一份。
