剖析上汽大众辉昂新技术亮点
来源:汽车与驾驶维修  作者:佚名  2016-10-11 16:06:30

    三、电气系统
    辉昂的供电及熔丝位置如图18所示。

    1.FIexRay总线

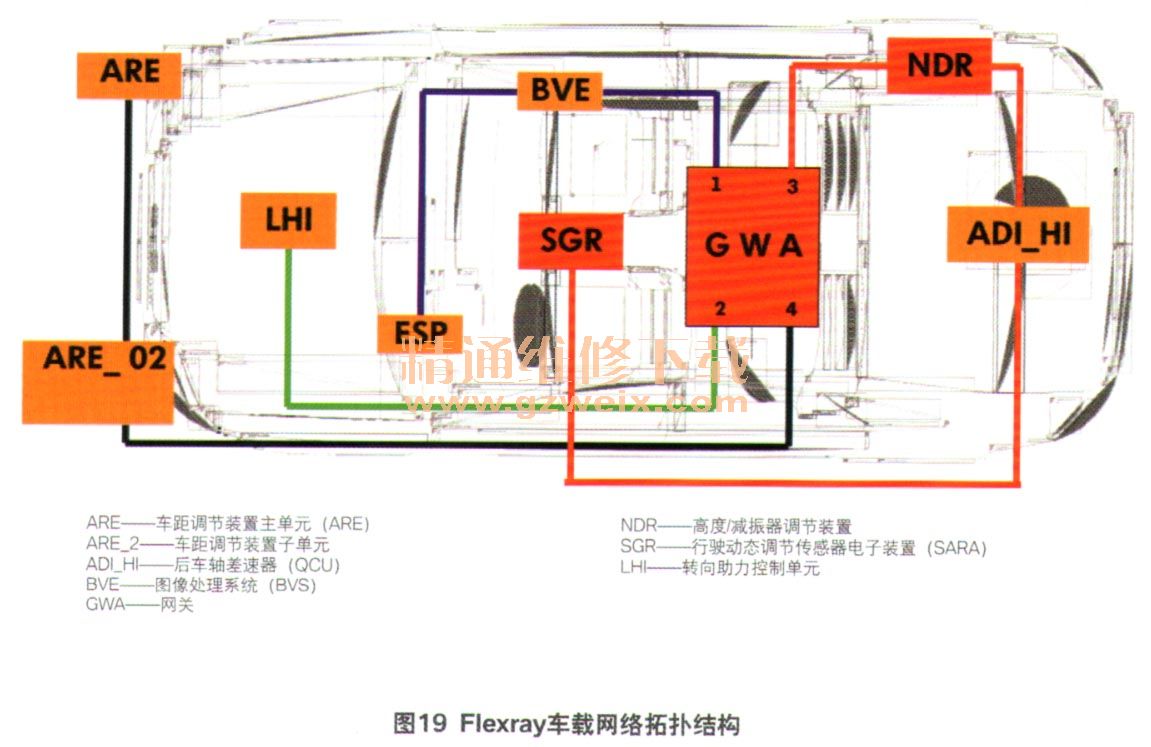

    辉昂在一些系统的数据传输中采用了FIexRay总线(图19)。该数据总线有如下特点。

      (1)双线式总线系统。
      (2)时间控制式数据传输。
      (3)数据传输率最高达10 Mbit/s、2个通道时最高可达20 Mbit/s。
      (4)数据传输有3个信引犬态:"Idle"(空闲)、"Data 0"(数据0)、"Data 1"(数据1)。
      (5)实时性好。
    在FIexRay车载网络中,信号是分化传输的。因此每个通道需要用到2条导线,即BM(负总线)和BP(正总线)。在接收器里,会通过2个信号之间的差得出原本的比特状态。会由于导线的不对称引起信号偏差。
    2.平视显示系统

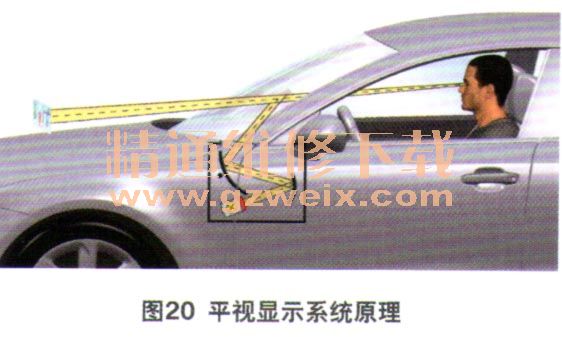

    辉昂采用了先进的平视显示系统,可以将车辆各种信息透过挡风玻璃以投影方式显示在车前约2m处。挡风玻璃是平视显示系统的整套光学系统的重要组成部分。投射的图像在挡风玻璃上发生反射,这使挡风玻璃如同成为第三块镜面(图20)。

    平视显示系统只显示最重要的车辆信息。当前车速是显示重点,因此一直显示。在MIB多媒体交互系统中无法将其关闭。其他显示内容只有在MIB中激活后才能显示。在MIB中的菜单项“平视显示”下选择菜单“显示内容”即可激活要显示的内容。另外有些内容只被临时显示,如警告或者系统设置更改信息等。
    3.夜视辅助系统
    夜视辅助系统在夜间向驾驶员提供支持,帮助驾驶员及早觉察危险。该系统在组合仪表显示屏上显示汽车前方环境的热敏图像。由于体温的热辐射,人体和动物在图像中的显示明显地亮于周边的环境。因此,驾驶员就能很容易地在显示屏上进行识别。一旦系统分辨出一个人体目标,就会用颜色附加对此高亮标记。通过热敏图像不仅可以识别生命体,而且可以识别道路变化以及建筑物的轮廓。
    夜视辅助系统主要组件包括夜视辅助系统控制器J853和夜视辅助系统摄像头。
      (1)夜视辅助系统控制器J853
    J853是夜视辅助系统的电子中枢,位于驾驶员侧座椅下的车内底部,固定在一个塑料保护盒内(图21)。夜视辅助系统控制器J853是车上部件保护系统中的一员。如果J853损坏需要更换,那么新的控制器就必须使用专用汽车诊断仪进行联机匹配。通过该匹配过程,控制器内的部件保护功能被关闭。

      (2)夜视系统摄像头R212
    夜视系统摄像头R212有一个自己的计算单元,除摄取原始图像并将图像传输给夜视辅助系统控制器外,它的另一项任务是存储校准数据。校准数据不储存在夜视辅助系统控制器中,而是在摄像头内。这样,在更换损坏的控制器时,就无需再重新校准系统。
    为保护摄像头免受损伤,镜头前有一个用锗材料制成的防护镜。由于热辐射不能穿透玻璃,因此无法用玻璃制作,而用锗材料制成的防护镜更坚固耐用。尽管如此,如果防护镜仍然受到石块撞击等情况而损坏,那么就可将其与封盖一起更换。这2个组件可通过大众原装配件供应渠道作为修理包购买。为清洁摄像头防护镜,还单独安装了一个喷嘴。该喷嘴与大灯清洗装置的喷嘴一起启动,清除防护镜上的污物(图22)。

    夜视辅助系统摄像头安装在散热器格栅上。因此,在天气寒冷的情况下,就有结冰危险。当温度低于6℃,摄像头有可能结冰时,摄像头防护镜便被加热。摄像头内有一个专门的温度感应器对此处的温度进行测量。加热电流根据温度进行调节。
