3.电控单元（ECU）
  图8展示了部分电控单元（ECU）的外形照片。
  电控单元：汽车电控系统中起着核心作用的部件，它通过预先存储的软件向执行器发出各种指令。
  4．电控系统框图

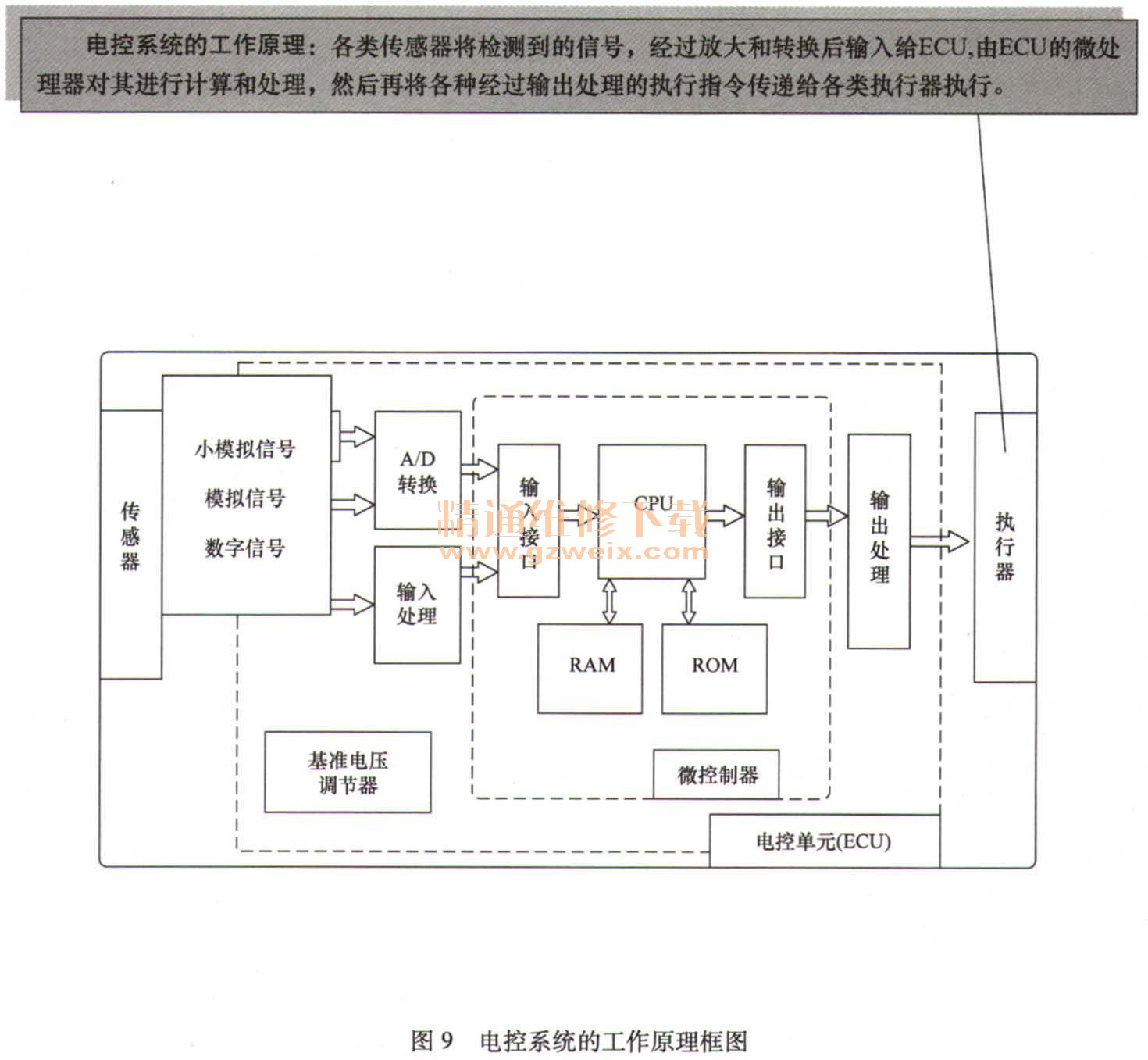

  图9是电控系统的工作原理框图。

  电控系统的工作原理：各类传感器将检测到的信号，经过放大和转换后输入给ECU，由ECU的微处理器对其进行计算和处理，然后再将各种经过输出处理的执行指令传递给各类执行器执行。
    发动机电子控制系统的组成
   1．发动机电控燃油喷射系统的部件组成

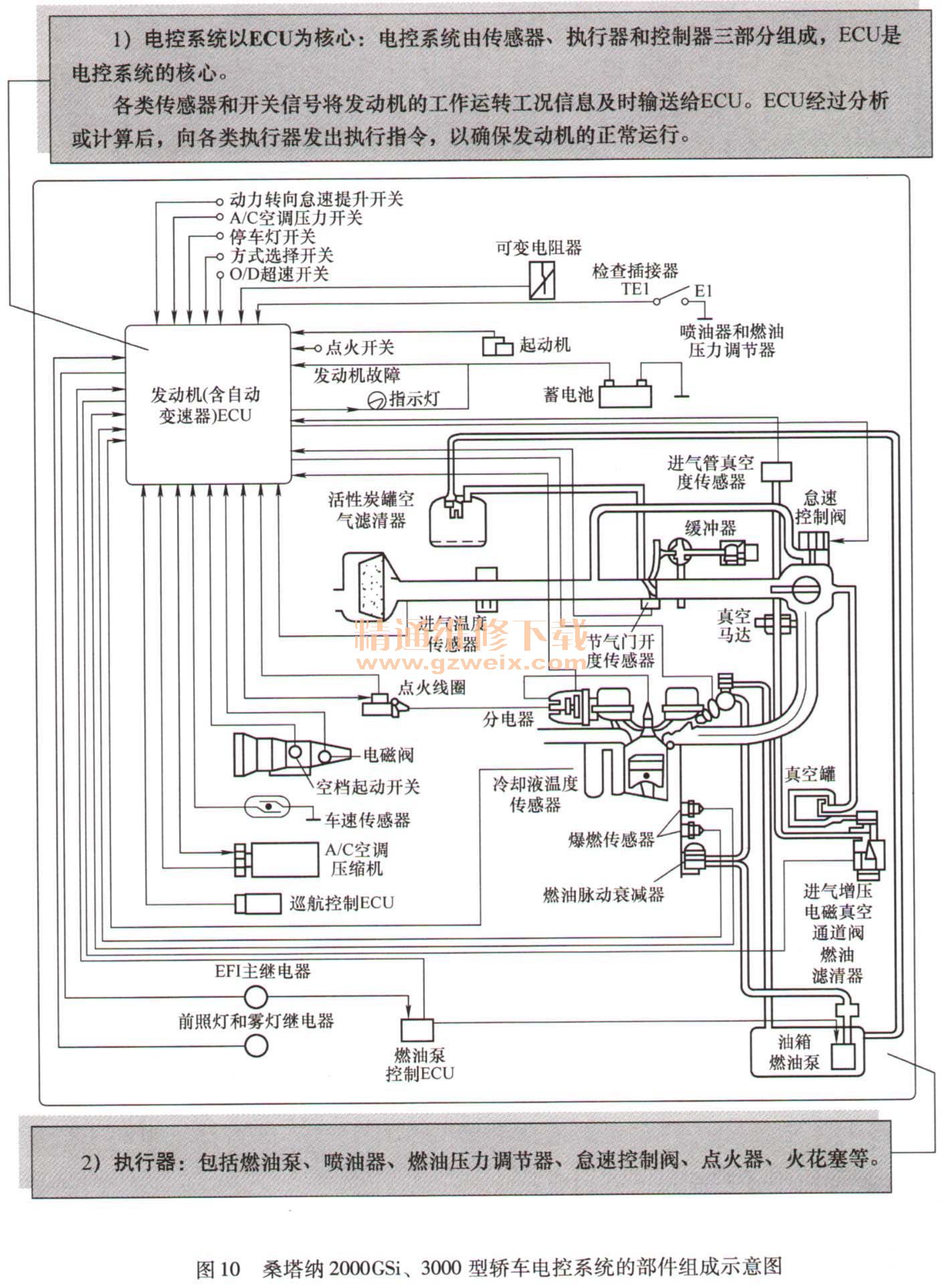

    图10为桑塔纳2000 GSi、3000型轿车电控系统的主要部件组成示意图。

   1）电控系统以ECU为核心：电控系统由传感器、执行器和控制器三部分组成，EUC是电控系统的核心。
  各类传感器和开关信号将发动机的工作运转工况信息及时输送给ECU。ECU经过分析或计算后，向各类执行器发出执行指令，以确保发动机的正常运行。
  2）执行器：包括燃油泵、喷油器、燃油压力调节器、怠速控制阀、点火器、火花塞等。
  2．发动机电控系统各类部件的安装位置

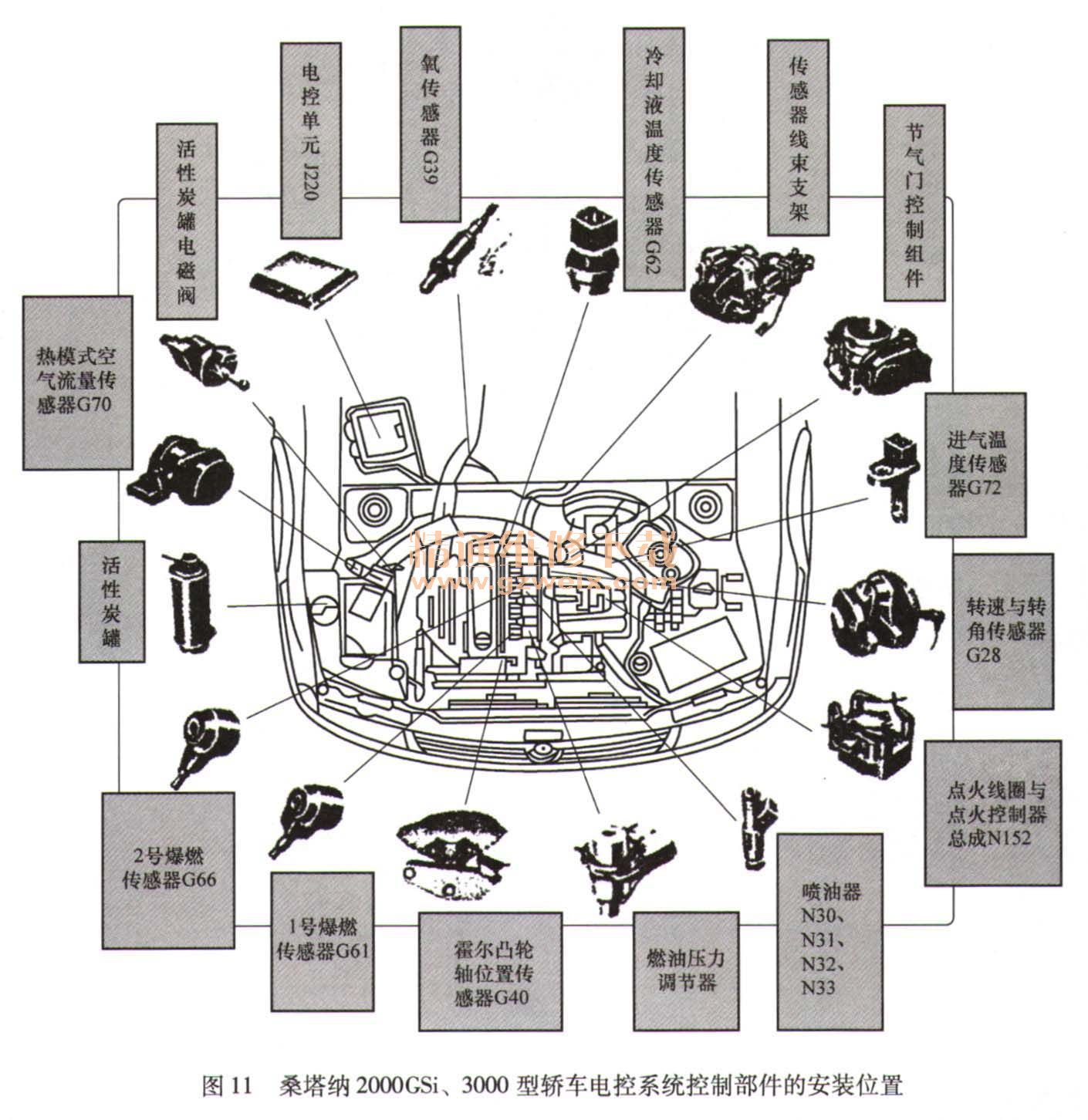

  发动机电控系统的各类部件在轿车上的安装位置如图11所示。
