四、空调的制热源
    电动汽车空调的供暖系统热源，与电动汽车的形式差别有所不同。混合动力汽车虽然有发动机，但是车辆行驶时发动机可运行也可不运行，如强混电动车可单纯利用电力驱动行驶，不以发动机为动力，纯电动汽车没有发动机，所以有的电动汽车空调采用传统发动机循环冷却水作热源，而当发动机不运转时，则由半导体PTC元件加热，或由储热水罐供热。
    1. PTC元件供热

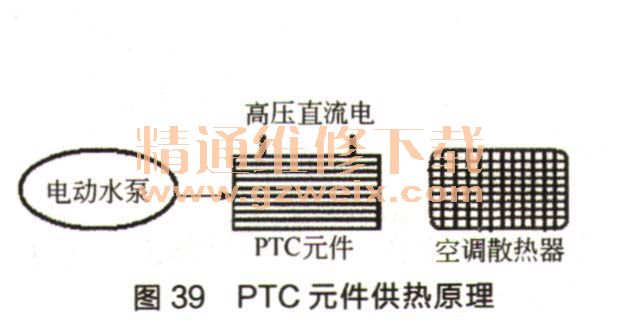

    PTC是一种直热式电阻材料，通电时将会产生热量，可供空调制热。如有的电动车空调内部有8条PTC发热元件，由空调驱动器将蓄电池高压电源向每条元件供电，功率可达300～600W，用于对冷空气或冷却液的加热。前期的制热装置采用PTC发热条，直接将冷空气加热为热空气，再用风机吹出热气的方式。为提高制热器的效率，现在的制热多采取水为介质，将水加热后送到空调风道的散热器，再经风机吹向车厢内或风窗玻璃，用以提高车厢内温度和除去风窗玻璃的霜雾，如图39所示。

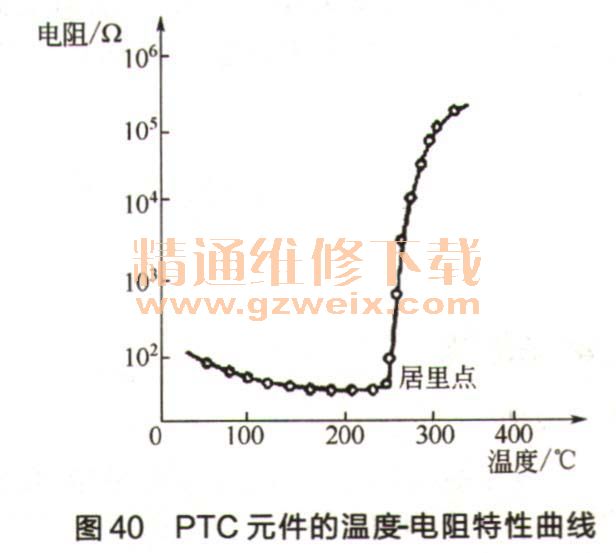

    PTC电阻是一种具有正温度敏感性的典型半导体电阻，它可作为发热元件，也可用作热敏开关，还可用于检测温度，但是汽车上的温度传感器则用负温度系数的NTC材料。PTC元件的温度与电阻的特性，如图40所示。刚对元件通电时，其电阻会随着温度的升高而呈现缓慢下降的趋势，也就是其常温下的发热量较低。而当温度超过“居里温度”时，它的电阻值会随着温度的升高呈阶跃性的增高，在狭窄温度范围内，如达到250℃温度时，其电阻值会急剧增加几个至十几个数量级，即电阻变得极大，这就是所谓非线性PTC效应。

    吹出气体的温度最高可达85℃，完全可满足空调制热的要求，如果高于85℃，则PTC电阻变得极大，实际表现为自动停止工作。作为加热用的陶瓷 PTC元件，具有自动恒温的特性可省去一套复杂的温控线路，而且其工作电压可高达1000V，可直接由电池的高压供电。
    2. 储热罐供热
    现代混合电动汽车所配置的发动机，多采用阿特金森循环，其特点是膨胀做功行程大于压缩行程，使热效率比普通发动机的奥托循环要高。提高发动机的经济性应是重点，这就要求发动机应始终可靠地在经济转速下运行，发动机节省燃油，提高经济性，比提高发动机的动力性更重要。由于混合电动汽车运行特点，要求发动机的工况比较单一，既要回避怠速热车及小功率的运转，也不需要大功率的产出，所以应在中负荷下运行。为加速发动机的快速启动及热机过程，一般采用“储热罐”技术，利用储热罐将发动机运转时循环冷却液储存起来，冷启动有一定的预热作用，可缩短热机过程。这种绝热的储热罐容量较大，放置在前保险杠内测能长时间保持较高的温度，一般能保温3天。可利用储热罐的热量供给空调的稳定热源，有专用的电动泵将热水泵置入空调散热器。电动水泵的结构如图41所示，它由电动机驱动，但电动机驱动叶轮不直接接触冷却液，称为不接触式水泵。电动机的驱动力是通过磁性塑料，将外转子的旋转透过中间的壳体，直接驱动磁性塑料的叶轮内转子旋转，这就是磁性耦合的原锂。这种水泵的特点是在运行时可减少水的阻力，有效地降低了功耗。磁性塑料体是由磁性材料与树脂等混合压制而成的，能取得较好的磁力性能。

    3. 循环冷却液供热
    若利用储热罐的供热方式，供热量已不能满足空调制热需求时，空调控制系统将根据设定温度及冷却液温度等信号，综合判定让发动机工作，以让冷却液升温产生足够的热量。发动机运行的条件有，车外温度低于－3 ℃、冷却液温度低于50℃，当空调设定温度为HI或高于20℃，并有供暖需求时，则发动机会运转。当电动汽车运行在内燃机拖动工况时，空调的供热会自动采取传统的发动机循环冷却液的供热方式。
