剖析2015款上海通用昂科威新技术(六)
来源:汽车维修技师  作者:佚名  2015-05-21 09:19:02

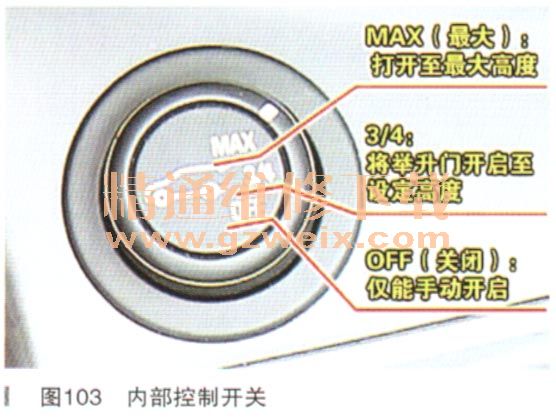

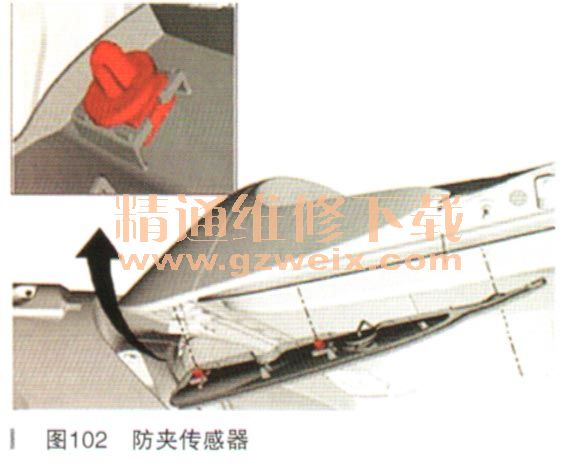

    在举升门边框的两侧分别安装有防夹传感器(如图102所示),用于探测障碍物。如果举升门在电动关闭过程中夹到物体,此传感器因受挤压引起电路电阻发生变化,电动举升门模块正是通过电阻变化引起的电压变化探测到障碍物。当夹到物体时,电动举升门会反方向移动并打开。内部控制开关位于左前门上,按压开关时可以开启、关闭电动举升门,旋转外圈可以选择电动举升门的模式(如图103所示)。此开关的信号是通过两根专线直接输入到电动举升门模块。

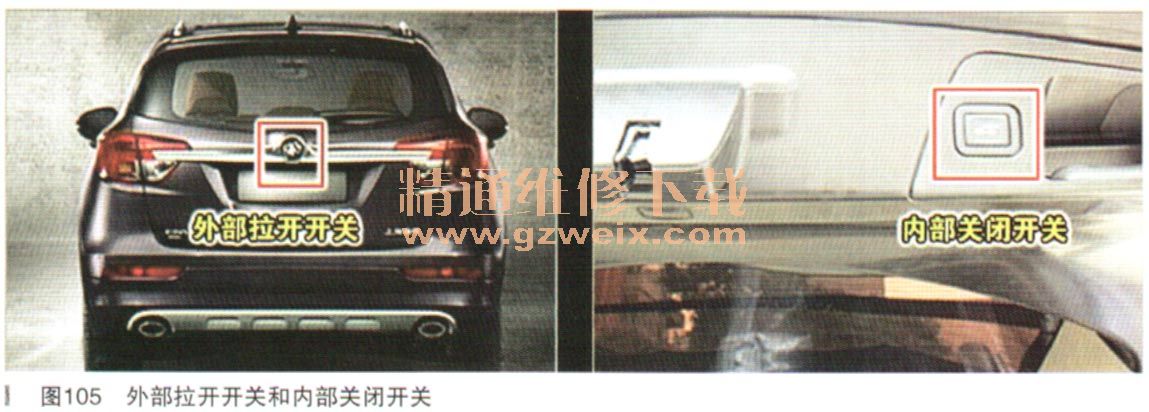

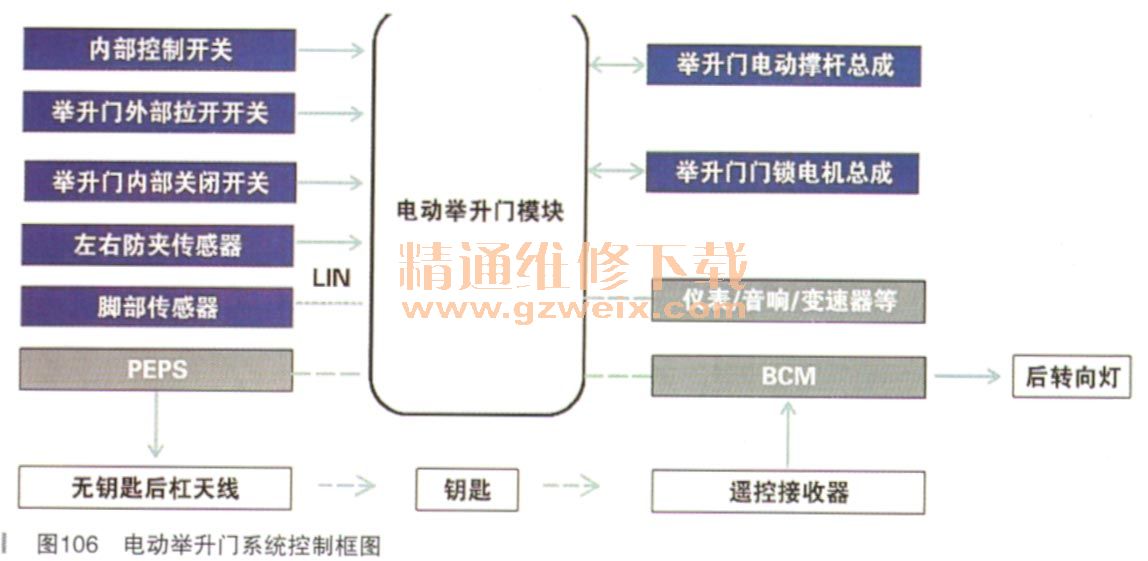

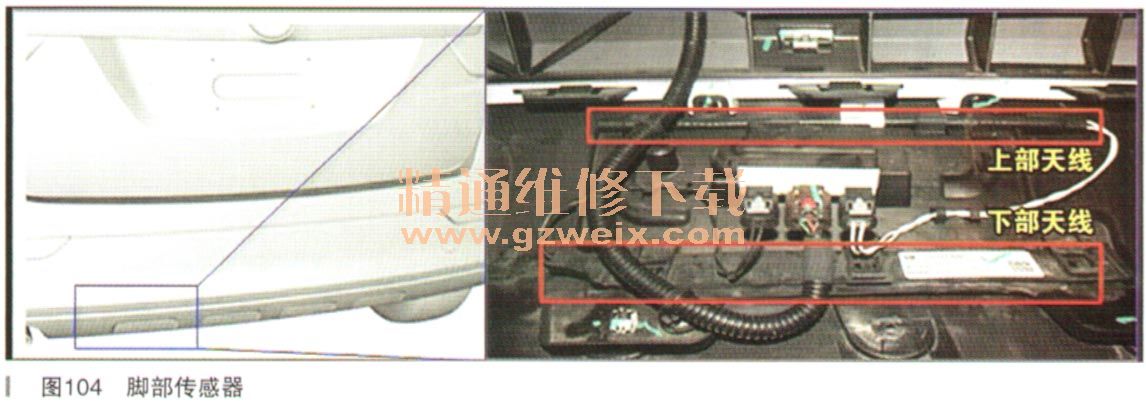

    昂科威高配车型的电动举升门系统还具有非接触式升启和关闭功能,这是通过安装在后保险杠偏左侧下部的一个脚部传感器实现的。此传感器共有两根天线(如图104所示)用于监测脚部动作,传感器监测到踢脚请求后,通过LIN线将信息输入举升门模块。不论四门处于解锁状态还是锁定状态都需携带钥匙,才可以通过脚部传感器开启或关闭电动举升门。举升门外部拉开开关和内部关闭开关分别安装在举升门内侧的底部和后标牌的下方(如图105所示),用于打开和关闭电动举升门,它们都是一个常开式开关,由电动举升门模块提供电源和搭铁,按下开关后信号输入电动举升门模块。电动举升门系统控制框图如图106所示。当车辆处于锁定状态,按压举升门外部拉开开关,可实现无钥匙打开电动举升门。

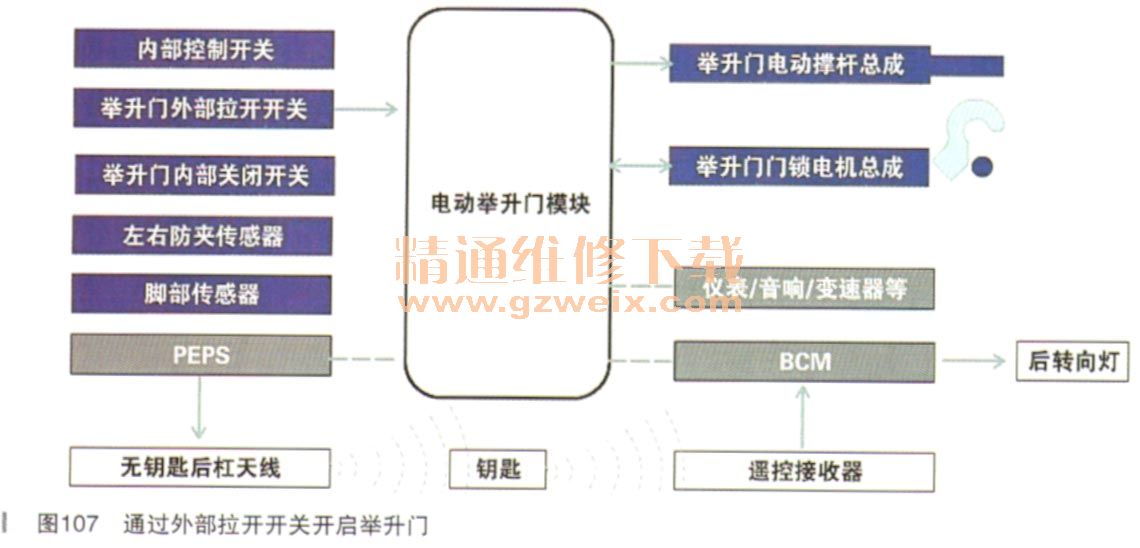

    携带钥匙,来到车辆尾部,用手按压举升门外部的拉开开关,开关信号直接输入电动举升门模块,模块确定有开启请求时,需要通过PEPS确认是否有钥匙存在,PEPS激活后杠内的低频天线,向外发射无线电波,钥匙被低频天线触发后,将产生信息通过无线方式发送给遥控接收器,遥控接收器接收到无线信号并转换成电信号输入BCMBCM确认钥匙信息、合法后会将确认信息输入电动举升门模块。电动举升门模块还会通过低速GMLAN与其他模块进行通信,以确定挡位或发送提示等信息。在举升门开启前,BCM会控制后转向灯闪烁。电动举升门模块控制解锁电机,将门锁机构解锁。内部组合开关将已解锁的信息、反馈给模块。当确认解锁完成后,电动举升门模块开始通过电动撑杆总成内部的电机伸长撑杆开启举升门,同时,撑杆总成内部的传感器也将举升门的位置反馈给模块,直到电动举升门开启到位(如图107所示)。

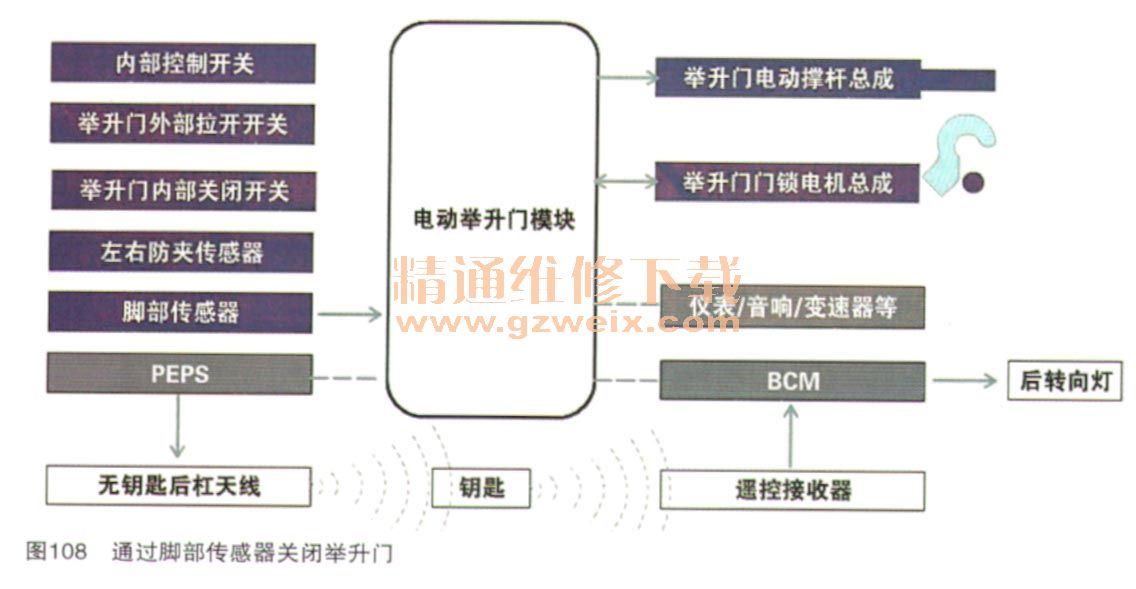

    携带钥匙来到车辆尾部,用脚在车辆偏左的下方晃动,当脚部传感器监测到晃脚动作后,会通过LIN线将此信息输入到电动举升门模块。电动举升门模块需要通过PEPS来查找钥匙,PEPS控制后杠天线发射无线低频信号触发钥匙,当钥匙被触发后会将身份信息以无线方式发送给遥控接收器。遥控接收器将接收到的无线信号转换成电信号发送给BCMBCM确认钥匙合法后会通知电动举升门模块。电动举升门模块还会通过低速GMLAN与其他模块进行通信,以确定挡位或发送提示等信息。在电动举升门关闭前会有几秒延迟,然后BCM控制转向灯闪烁以提示正在关闭举升门。电动举升门模块开始通过电动撑杆总成内部的电机以收缩撑杆,同时,内部的传感器随时反馈举升门的位置。当电动举升门模块通过门锁总成内的组合开关确认举升门已关闭后,举升门模块会控制门锁电机总成内的拉紧电机,将锁钩在锁柱上拉紧,完成举升门锁定(如图108所示)。当左前门上的内部控制控制开关位于3/4位置时,可以将举升门开启到设定的角度。3/4模式开启时,停止角度的学习步骤如下:


[1] [2] [3]  下一页
