剖析2015款昂科威20T新技术(一)
来源:汽车维修技师 作者:佚名 2015-05-19 09:05:39

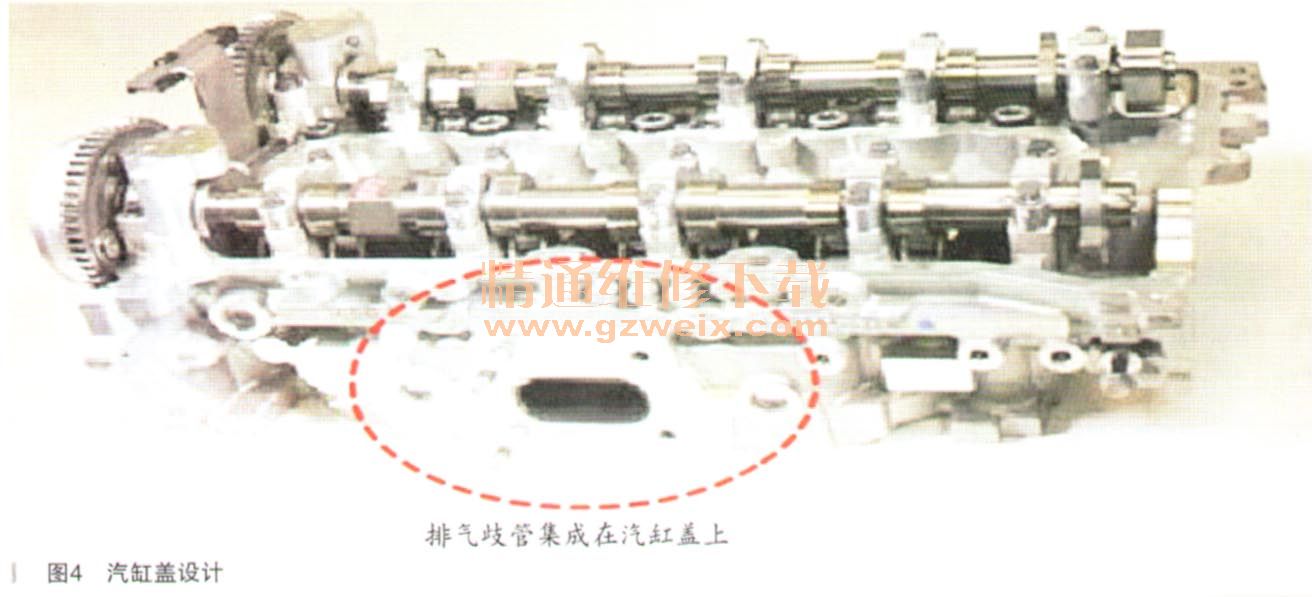

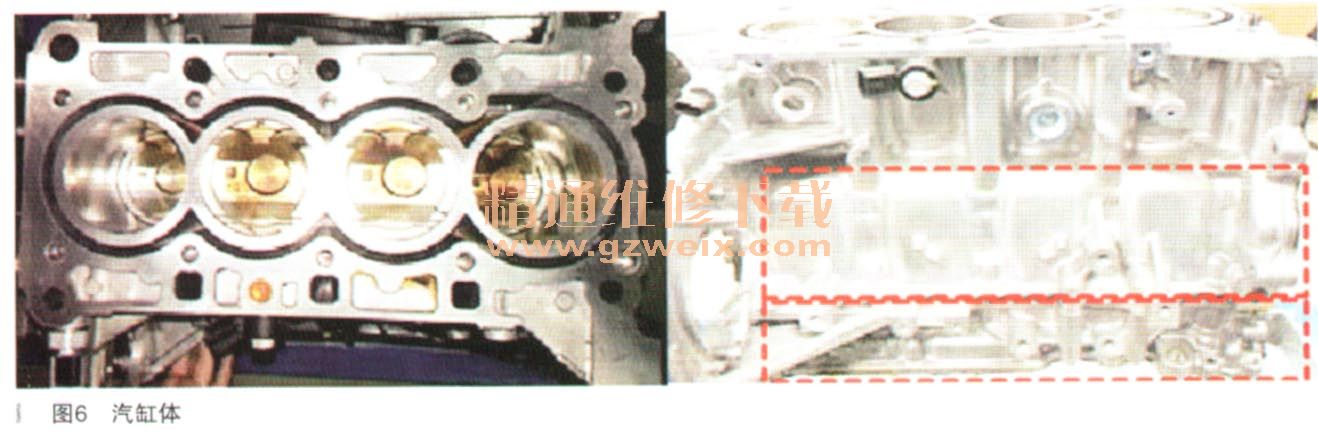

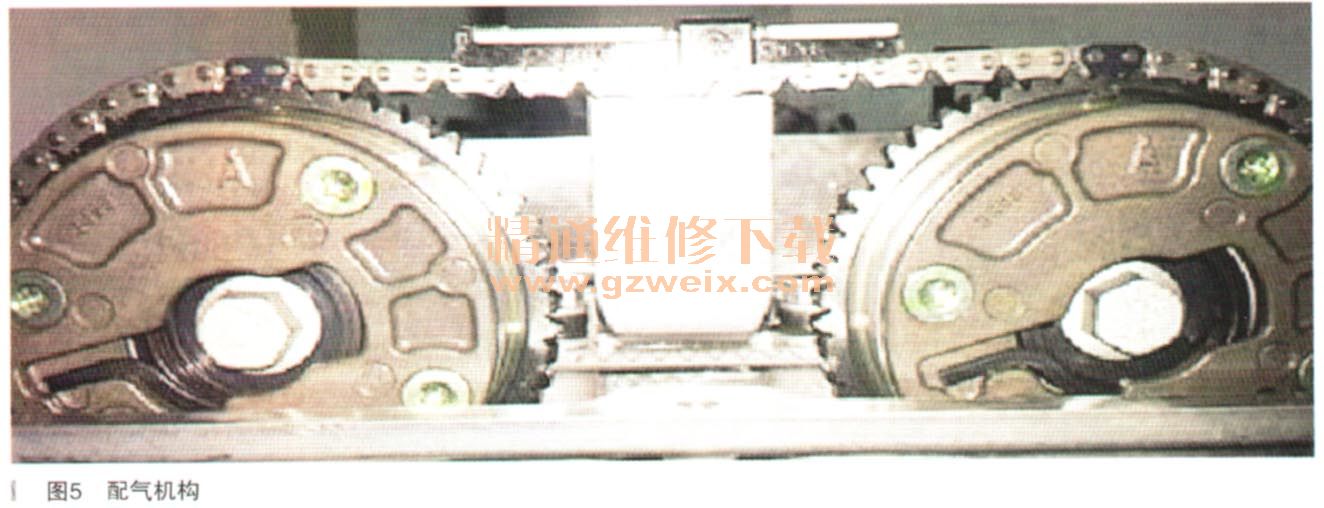

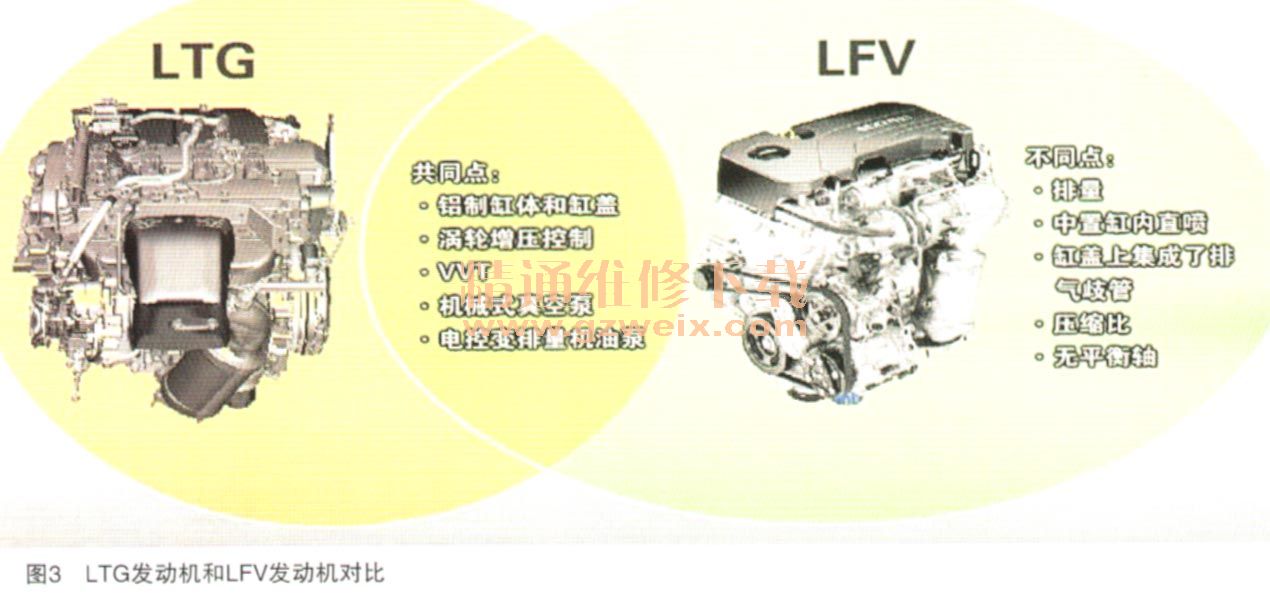

表3所示为LFV发动机与LTG发动机的参数对比。图3为其结构上的相同点和不同点。如图4所示,在汽缸盖上也有提升燃油经济性的设计,汽缸盖内集成了排气歧管,减轻了发动机重量。LFV发动机采用了静音链条传动的配气机构,并且配备了双VVT系统,在提升燃油经济性的同时也提升了动力输出(如图5所示)。汽缸体采用铝合金制造,大大减轻了发动机重量,提升了燃油经济性。维修时需要注意的是缸体内的铸铁缸套不可更换。曲轴箱采用两段式设计(如图6所示),提高了汽缸体的支撑强度,降低了运行时的噪声和震动。凸轮轴的制造工艺为在空心的钢管上花键连接凸轮,这种设计减少了材料的使用,减轻了发动机的重量,提升了发动机的燃油经济性。两凸轮除了驱动气门之外,进气凸轮轴还通过四角凸轮驱动高压燃油泵,而排气凸轮轴通过花键槽驱动机械式真空泵(如图7所示):LFV发动机使用了机械式的真空泵(如图8所示),其特点:由排气凸轮轴驱动,保证足够的制动真空,提升一制动系统的稳定性。结构简单,重量轻,工作可靠。LFV发动机在气门驱动系统中采用液压挺柱和随动滚指技术(如图9所示),既可以免调气门间隙,又可以降低气门驱动系统摩擦,进一步降低燃油消耗。
