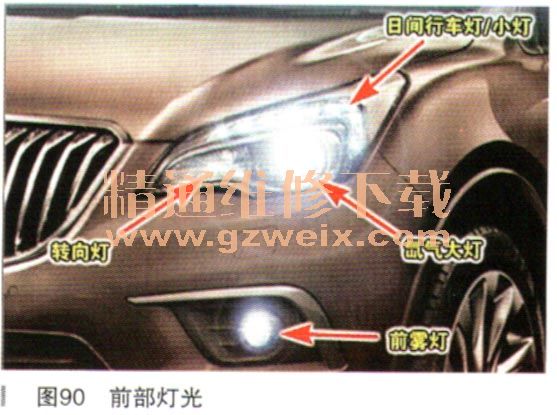

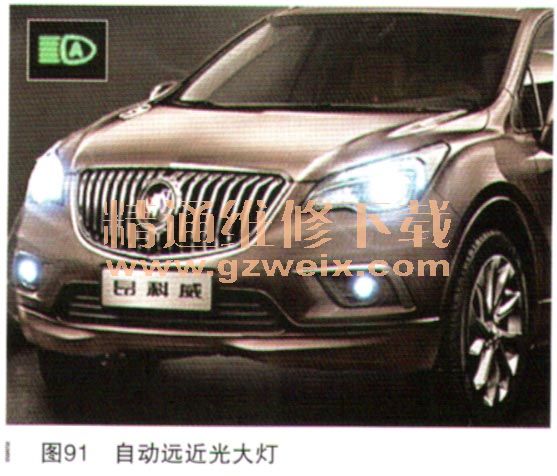

昂科威的前部配有日间行车灯和前雾灯，转向灯位于大灯的内侧。前大灯采用氙气大灯（如图90所示）且具有自动点亮、自适应左右调节、自适应高度调节、白动远近光功能。当车辆启动后在仪表上可以看到一个绿色的指示灯（如图91所示），说明远近光功能激活，并月＿启用近光灯。在以下条件均满足时，系统会自动从近光切换成远光：



    ①车速大于40km/h；
    ②大灯变光开关置于中间位置；
    ③车外处于黑暗状态；
    ④大灯开关处于“AUTO”位置；
    ⑤前方没有监测到其他车辆较强的灯光。

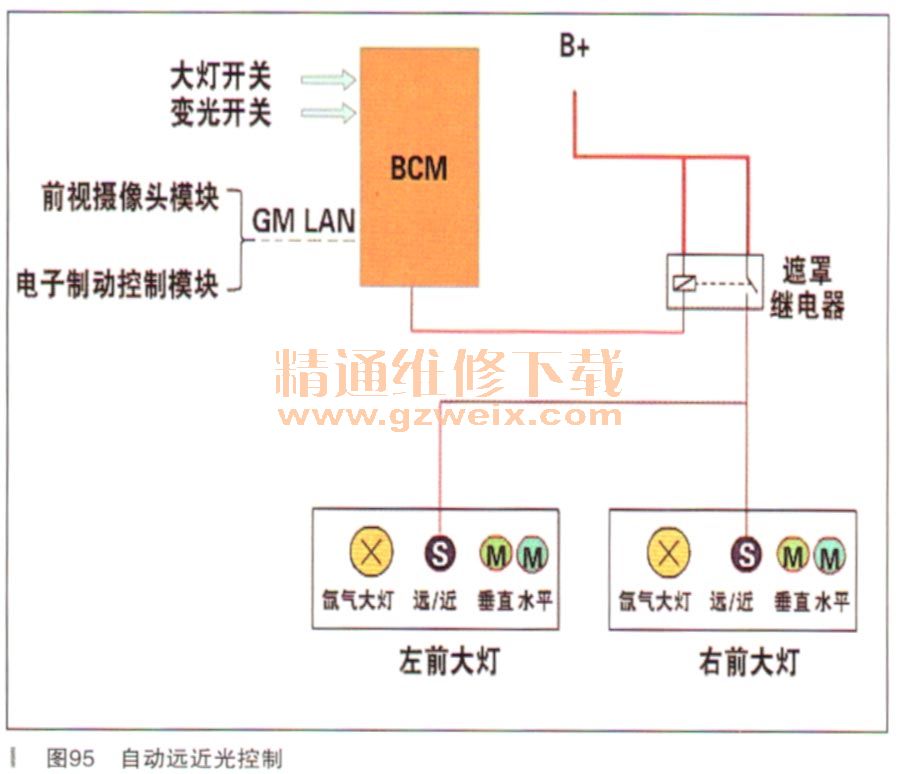

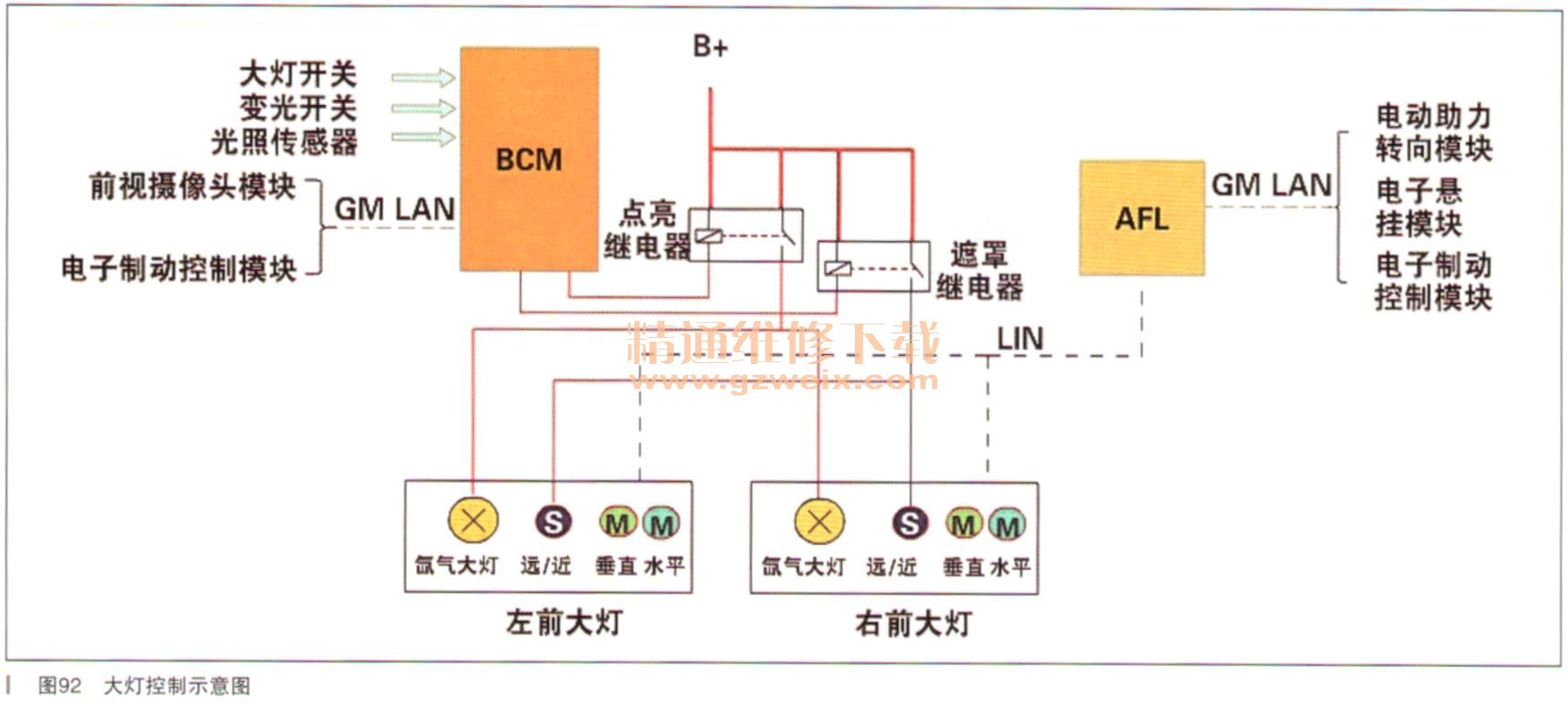

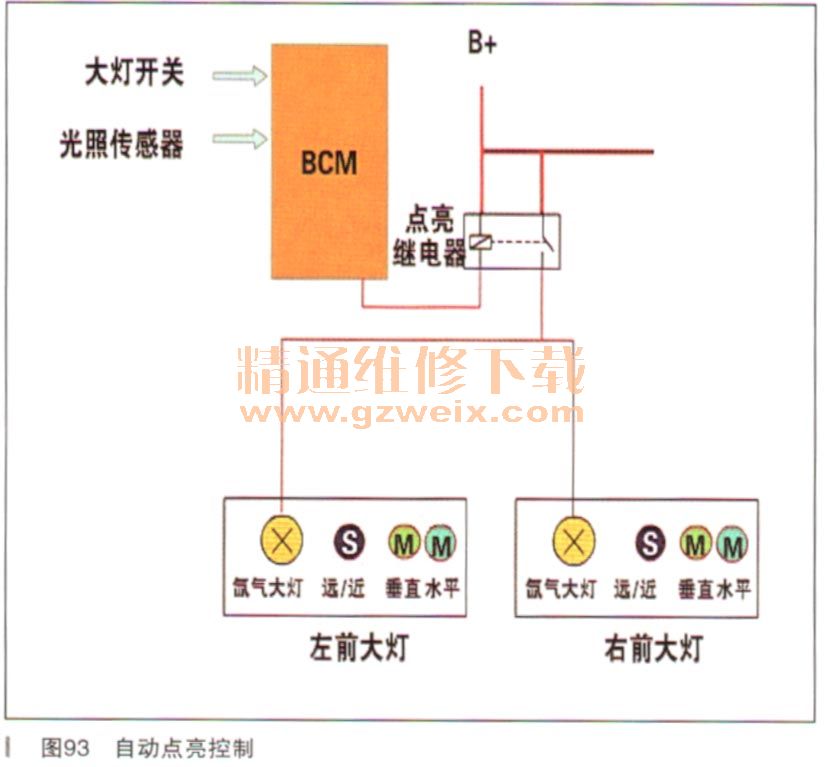

    如果车速低于20km/h或前视摄像头模块监测到前方有其他车辆较强的大灯或尾灯等情况时，系统会自动从远光切换成近光。大灯控制示意图如图92所示。当大灯开关处于“AUTO”位置，BCM根据环境光照通过控制继电器来点亮氖气大灯（如图93所示）。自适应大灯根据车速、转向盘转角传感器等信息，通过LIN线控制大灯内的水平电机来进行自适应左右调节；自适应大灯根据悬挂高度变化以及车达等信息，通过LIN线控制大灯内的垂直电机来调节自适应高度（如图94所示）。当大灯开关处于“AUTO”位置，BCM根据车速、前视摄像头模块监测的前部车辆等信息，通过继电器控制远近光遮罩电磁阀来调节大灯光线（如图95所示）。







    昂科威车辆内部所有的照明灯均由BCM控制，可以通过旋钮调节车内灯光亮度。其中，仪表板边缘配有氛围灯，门框下延配有照明灯，车顶配有前后阅读灯；车顶前部的阅读灯采用触摸技术（如图96所示），具有触摸点亮、增加亮度、关闭三个功能，而后部阅读灯是按压式开关设计。

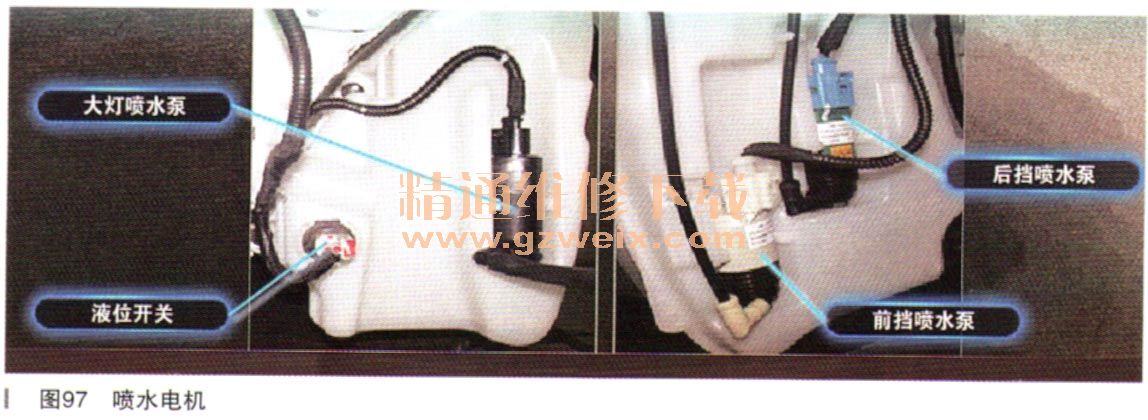

    昂科威配备大灯和前后挡喷水功能，喷水壶位于前保险杠左侧内部。喷水壶上共有3个喷水电机（如图97所示），当大灯点亮，操作前风挡喷水时大灯喷水也会工作，前风挡喷水五个循环大灯喷水会工作一次。雨刮喷水系统的各种控制功能都由BCM通过控制电机或泵实现。前雨刮电机的控制：BCM接收雨刮开关。雨量传感器等信号，控制供电继电器和调速电器实现雨刮的高速、低速、间歇和自动刮水。电机有回位状态反馈信号输入BCM。

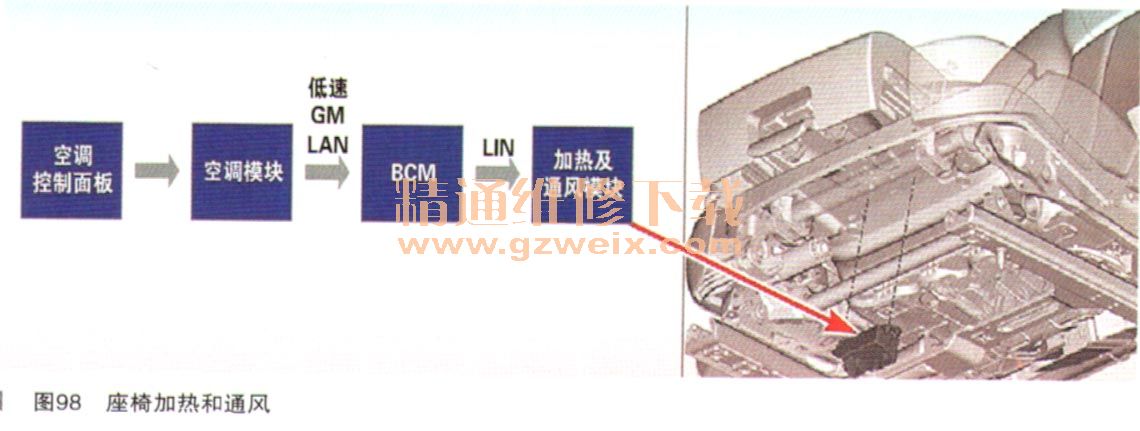

    后雨刮电机控制：BCM接收雨刮开关信号，控制一个内置的继电器（位于保险丝盒内部，不可单独更换）实现单速刮水操作。电机有回位反馈电路。喷水泵控制：BCM接收雨刮开关信号和其他信息，控制各自对应的继电器来实现喷水操作。昂科威的前排座椅配有加热和通风功能，驾驶员及前排乘客的座垫及靠背均能加热和通风。加热和通风开关位于空调控制面板左右两侧的触摸板上，加热和通风都有三个运行挡位。当触摸开关时，信号经过空调模块，从低速GMLAN将操作信号传给BCM，再由BCM经LIN线传递给右前座椅下方的加热及通风膜块，由加热及通风模块控制左、右两个座椅的加热或通风功能（如图98所示）。
