剖析2015款上海通用昂科威新技术(五)
来源:汽车维修技师  作者:佚名  2015-04-27 08:58:21

    后备箱保险丝盒位于后备箱左侧(如图81所示),与之相关的系统或部件主要有:驻车灯、侧盲区警告、四轮驱动、音频放大器。在后备箱左侧墙板内在一个DC/AC逆变器,它将12V直流电逆变成220V的交流电再提供给插座。220V的电源插座位于中央控制台的后部(如图82所示),它可以向外接用电器提供最大400W的220V交流电。配有启停系统的昂科威车上装配了一个电源稳压器,它位于仪表台中部下方的地板上(如图83所示。电源稳压器通过UMLAN网络与具他模块进行通信,并参与启停系统的正常运行。电源稳压器主要用于发动机在启动时向部分模块和附件提供稳定的电源,保证车内重要用电器和模块的正常工作。通过电源稳压器提供电源的部件或模块主要有:自动变速器控制模块、车身控制模块(3路供电)、空调控制面板、触摸显示屏、仪表、手写板、收音机、CD机。

    相关资料:2015年别克昂科威原厂维修手册

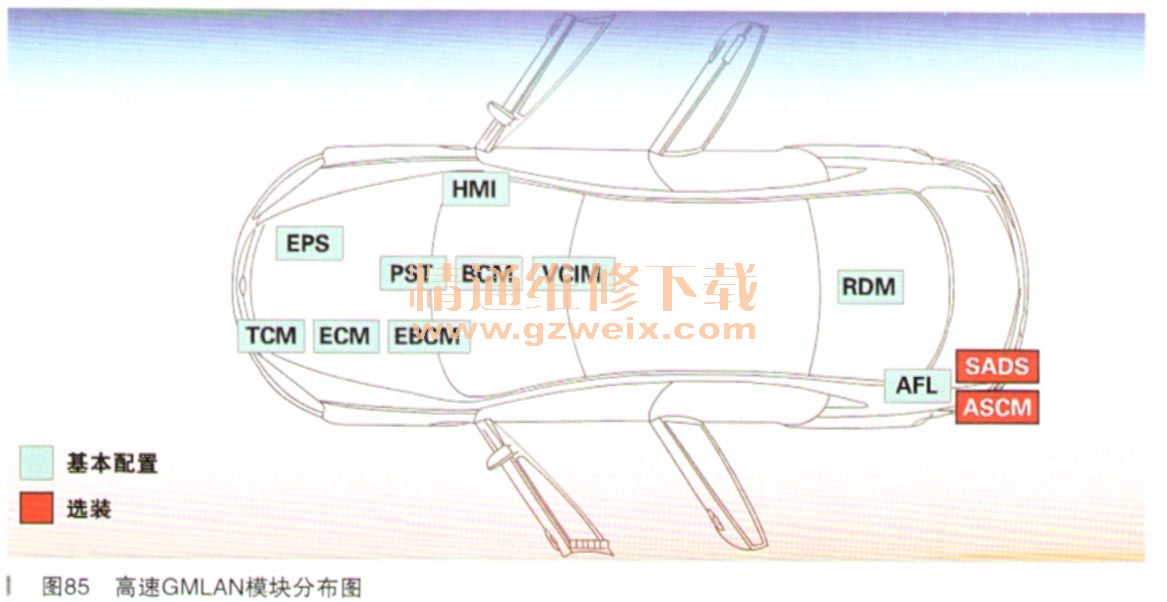

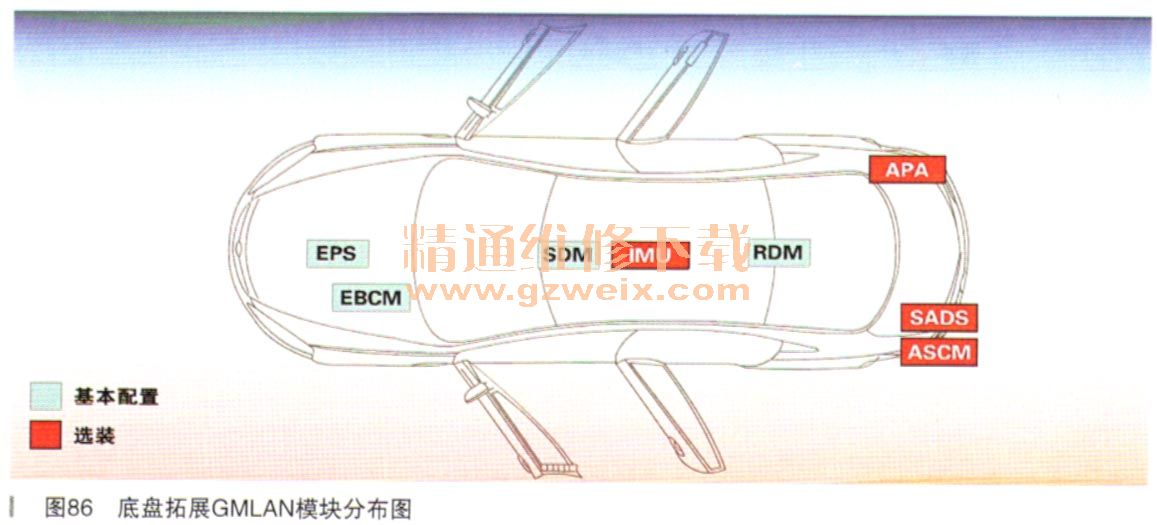

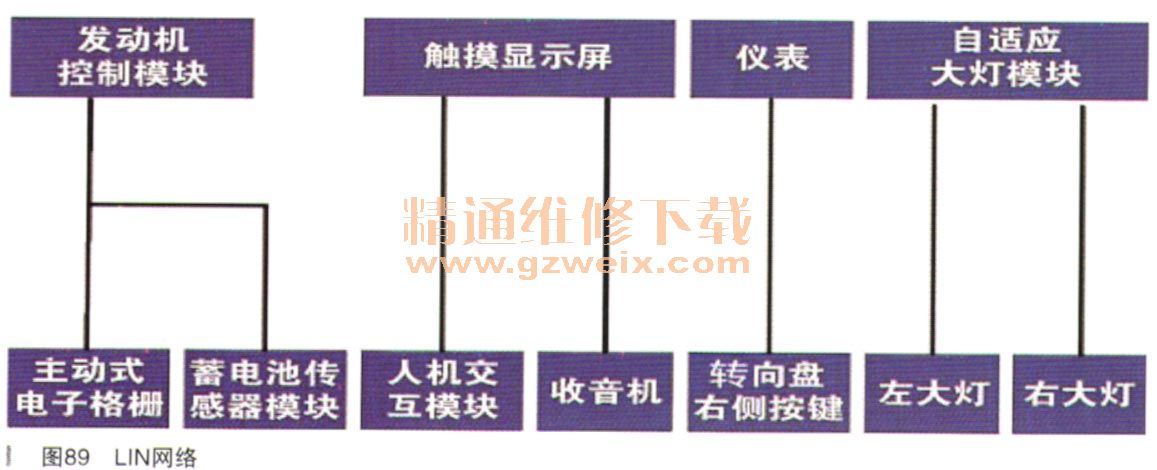

    昂科威全车除了信息娱乐系统的MOST网络外,还布置了6种通信网络,其中四种通信线直接与DLC相连,但动力总成拓展GMLAN(发动机控制模块与燃油泵控制模块之间的通信专用网络)及LIN网络没有直接连接到DLC上,详细针脚连接网络及传输速度如图84所示。高速GMLAN上的模块分布图如图85所示,底盘GMLAN模块分布图如图86所示。物体监测总线是为主动安全系统建立的一个相对独立的网络。其通信协议、传输速度、诊断方法与高速GMLAN相同,并且连接在DLC上的3号和11号脚。此网络以ASCM主动安全模块为网关和核心模块。物休监测总线上连接的模块如图87所示。低速GMLAN上的模块图88所示。昂科威车身上分布着大量的LIN网络线,例如BCM与电动天窗、遮阳板、雨量传感器、挡位指示灯和玻璃升降器开关等都是通过LIN线进行通信的,图89列举了几个采用LIN线连接的部件。











[1] [2] [3]  下一页
