（6）制作承托杆的承托滑块（图10）
按等腰梯形状加工，下料290×10×1mm的铁皮，尺寸分别为上宽50 mm，下宽70 mm，腰长90 mm。然后在其里面焊上丁形头M12螺栓，再套上M12燕尾螺母。这样承托滑块可以在承托杆T形方槽中，根据工作需要进行上下移动调节。
（7）制作插销及回位弹簧防漆盖（图11）

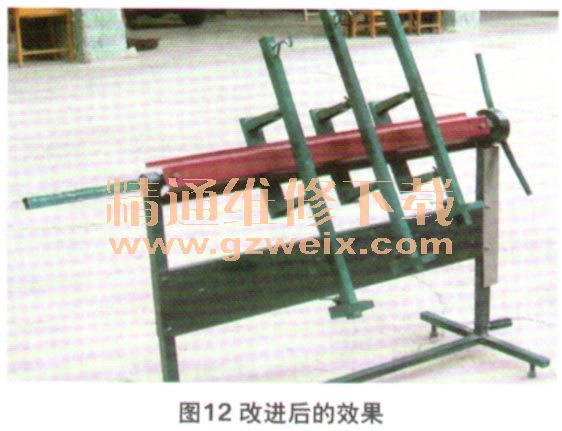

利用折弯机将板材折成尺寸合适的U形盖，使用多功能多角度钣喷架中间连接板上的固定螺栓就可把防漆盖固定在钣喷架上。就此整个多功能多角度钣喷架的改进就算是基本完成，改进后的效果如图12所示。
4．使用注意事项
（1）承托杆应当垂直放置，这样比较容易右右移动调节长度。
（2）喷涂板件背面的边缘时，需要注意不要将涂料喷涂到丁形方槽内。
（3）拧松或拧紧燕尾螺母时，用力适当即可。
（4）可在防漆盖上用防护带贴上遮盖纸，这样维护保养效果更加明显。
笔者所在职教院校针对此类多功能多角度钣喷架进行了行之有效的改进，通过汽车喷涂专业学生和教师一年多的时间进行验证，充分证明在进行板件喷涂时，飞溅的涂料都只是掉落到了防漆盖上，防漆盖真正起到了保护长杆横梁、夹紧装置和多角度转轮不再受涂料的影响，并且使用效果十分显著。
采用改进措施之后的多功能多角度钣喷架，真正体现出了其先进性、便利性为板件喷涂所带来的变化，提高了设备的使用寿命，并有效的提高了使用者的工作效率。这样的改进措施在行业内还属于尝试阶段，但相信一定可以在整个车身修复与涂装领域内获得非常强烈的反响。
