解析东风雪铁龙C5各电控系统电路图(一)
来源:汽车维修与保养  作者:佚名  2014-06-10 07:45:24

    东风雪铁龙C5各电控系统电路图(一) ----发动机启动和充电系统电路

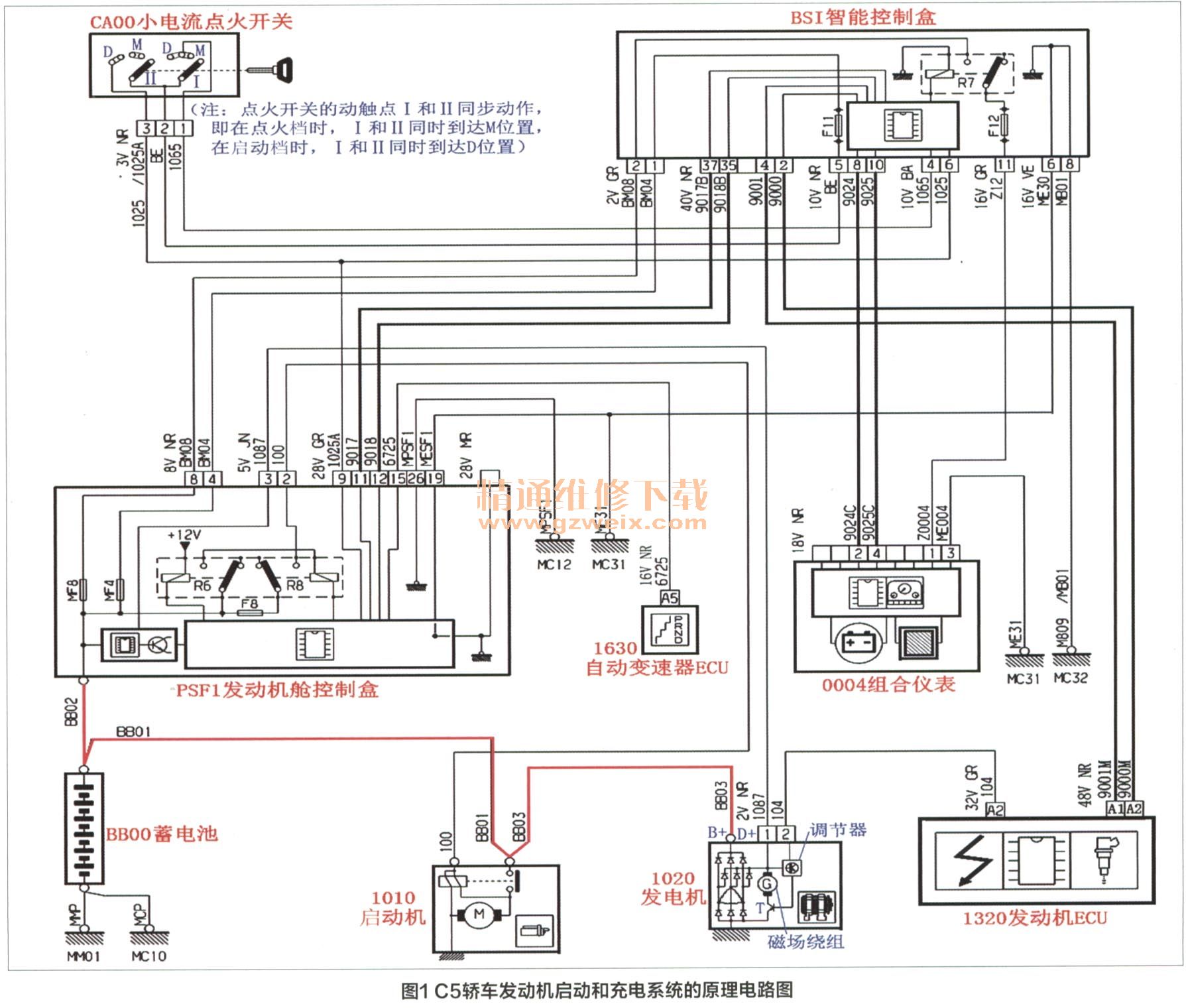

    东风雪铁龙C5轿车(发动机型号为ES9A,发动机排量3.0L,发动机ECU型号为ME7.4.7,六速自动变速器型号为AM6)发动机启动和充电系统的原理电路见图1,下面对该电路的工作原理进行解析。

    一、发动机启动部分的电路解析
    1. C5轿车启动部分的特点
    C5轿车启动部分的特点:①启动机为永磁行星齿轮机构减速式启动机,即启动机的定子为永久磁体,磁极对数为3,启动机通过行星齿轮机构减速来增大启动转矩;②点火开关为小电流点火开关,该点火开关只传递点火和启动信号,不直接控制任何电器设备,点火开关的M位置为点火档,D位置为启动档;③在发动机启动过程中,必须先核对电子防盗密码和函数,如防盗密码核对成功,发动机才可以启动成功,如防盗密码核对不成功,启动时可以听到启动机的启动响声,但发动机不能启动(因为点火线圈、喷油器等不工作),且组合仪表0004上有“电子防盗系统故障”的报警提示。
    2. C5轿车启动过程的工作原理
      C5轿车发动机启动过程的工作原理见图2,对该框图的说明见表1。



    下面根据图1和图2对C5轿车发动机启动原理进行说明。
    (1)将点火开关旋到启动档时,点火开关通过导线1065将点火信号传送到智能控制盒BSI,通过导线1025和1025A将启动信号分别传送到BSI和发动机舱控制盒PSF1。
    (2) BSI获得点火信号后,将全车的CAN高速网、CAN车身网、CAN舒适网等唤醒。
    (3)全车网络唤醒后,在BSI的指挥下,点火开关CAM内的防盗芯片、BSI、发动机ECU1320之间就通过CAN高速网、CAN车身网、CAN舒适网进行防盗密码与函数的核对交流,防盗密码与函数的核对交流过程见图3。

    (4)点火开关、BSI、发动机ECU之间的密码核对成功后,BSI一方面通过CAN高速网线9000和9001向发动机ECU发出启动控制请求。发动机ECU收到了BSI的启动控制请求后,就作好控制燃油泵供油、喷油器喷油、点火线圈点火等启动准备工作。BSI另一方面通过CAN车身网线9017和9018向发动机舱控制盒PSF1发出启动控制指令。
    (5)自动变速器ECU1630一方面通过CAN高速网线9000和9001将P或N挡信号传送到BSI、BSI将P、N等挡位信号通过CAN舒适网线9024和9025传送到组合仪表0004上显示出来告知驾驶员;另一方面通过导线6725A将P、N挡信号传送给PSF1。
    (6)当PSF1获得点火开关的启动信号、BSI的启动控制信号、自动变速器ECU送来的P或N挡信号后,才控制内部继电器R8(为启动继电器)工作,于是R8继电器通过导线100控制启动机1010通电工作,同时发动机ECU控制燃油泵、喷油器、点火线圈等元件工作。在启动机和发动机ECU的共同配合下,发动机启动运转。

    二、充电系统的电路解析
    1.C5轿车充电系统的特点
    C5轿车充电系统的特点有:①发电机(内部结构见图4)定子三相绕组为三角形连接,发电机的整流器有9个二极管。其中D1、D2、D3、D4、D5、D6为整流二极管,D7、D8、D9为励磁二极管,在发电机向外发电时(此时发电机B+的电位高于蓄电池正极的电位),发电机B+与D+两点的电位同步变化,即B+点的电位为,4V时,D+点的电位也一定为14V。②发电机工作时,当B+的电位低于蓄电池正极电位时,由蓄电池提供励磁电流(我们称之为先他激),此时仪表板上的充电指示灯点亮,当发电机B+的电位高于蓄电池正极电位时,由发电机自身提供励磁电流(我们称之为后自激),此时仪表板上的充电指示灯熄灭。③发动机怠速运转后,发电机B+输出电压应为13~15V,当发电机B+输出电压为13V以下时,说明发电机发电量不足(此时应考虑检查或更换发电机整流器),易导致蓄电池亏电,当发电机B+输出电压为15V以上时,说明发电机发电量过大(此时应考虑检查或更换发电机调节器),容易烧损汽车上的电子设备。
    2. C5轿车充电系统的工作原理

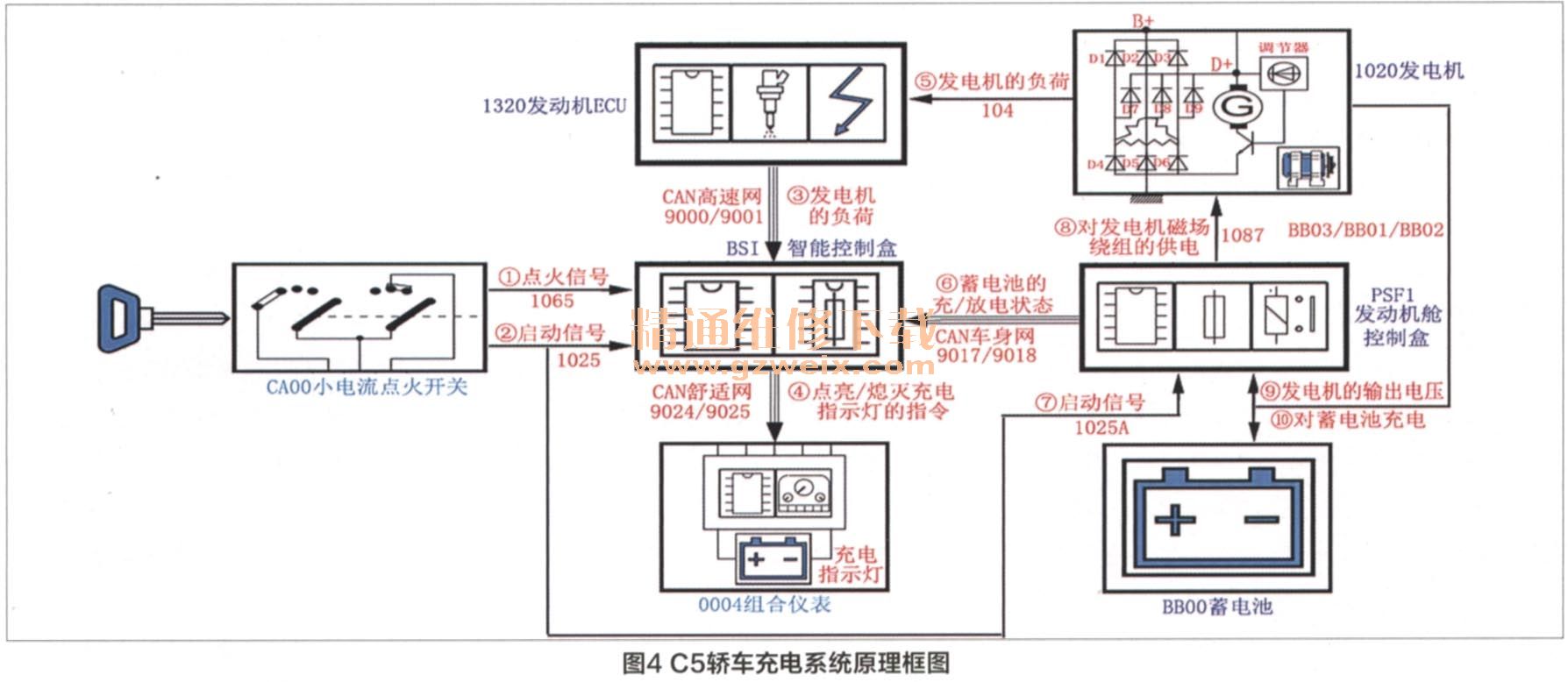

    C5轿车充电系统的工作原理见图4,对该框图的说明见表2。



    下面根据图1和图好寸C5轿车充电系统的原理说明如下。
    (1)将点火开关旋到点火档时,点火开关通过导线1065将点火信号传送到智能控制盒BSI的10V BA插接器4月却。
    (2) BSI获得点火信号后,将全车的CAN高速网、CAN车身网、CAN舒适网等唤醒工作。
    (3)全车网络唤醒后,蓄电池正极12V的电位信号通过导线BB02传输到发动机舱控制盒PSF1, PSF1一方面通过导线1087向发电机的磁场绕组提供励磁电流,另一方面通过CAN车身网9017/9018将12V的电位信号传递给智能控制盒BSI。BSI收到该信号后,通过CAN舒适网9024/9025向组合仪表0004发出点亮充电指示灯的指令,于是组合仪表点亮充电指示灯以警示驾驶员蓄电池在放电。

[1] [2]  下一页
