七、电子控制安全气囊系统常见故障的检修
在掌握了汽车安全气囊系统的构成、工作原理及正确的检测方法等基本知识以后，为进一步进行故障检修打下了良好的基础。

   （一）汽车电子控制安全气囊系统故障代码的调取
    奥迪A6系列轿车安全气囊系统与该车上其他电子控制系统一样，通过使用专用诊断仪器，可以对其系统进行零件号和系统软件版本的查询、故障诊断、最终元件执行、清除故障码、数据块阅读及给电子控制器编码等功能。使用的专用诊断仪主要有VA.G1551、VA.G1552、VAS5051或其他专用诊断仪进行诊断。
    1．调取故障码前的准备
    先必须保证车辆电气系统在正常电压范围内工作，然后将变速器置于空挡，拉起停车制动器，启动发动机使其怠速运转，以确保所有的故障均能够被存储。
    2．故障诊断仪的连接
    以VA.G1551型故障诊断仪为例，如图8所示，将黑色诊断连接器（搭铁／电源）连接到黑色数据传输连接器DLC，白色诊断连接器接到（故障码输出）白色DLC，蓝色诊断连接器不使用。将诊断电缆接到诊断测试仪上。

    3．故障诊断仪的操作
    ①将故障诊断仪的开关置于打印机位置（控制灯会点亮），分别按下故障诊断仪上的1号与5号按钮，以选择安全气囊代码15，采用Q按键确认输入信号。
    ②采用故障诊断仪上的右箭号按键选择相关程序，直到显示器上有“快速数据传输和选择功能”字样出现。

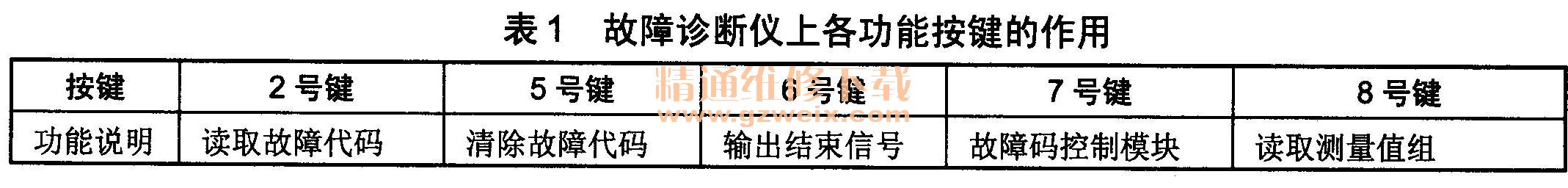

    ③按压相关的按键来读取故障代码或其他需要调取的数据，故障诊断仪上各功能按键的作用如表1所列。

（二）汽车电子控制安全气囊系统故障代码及检修

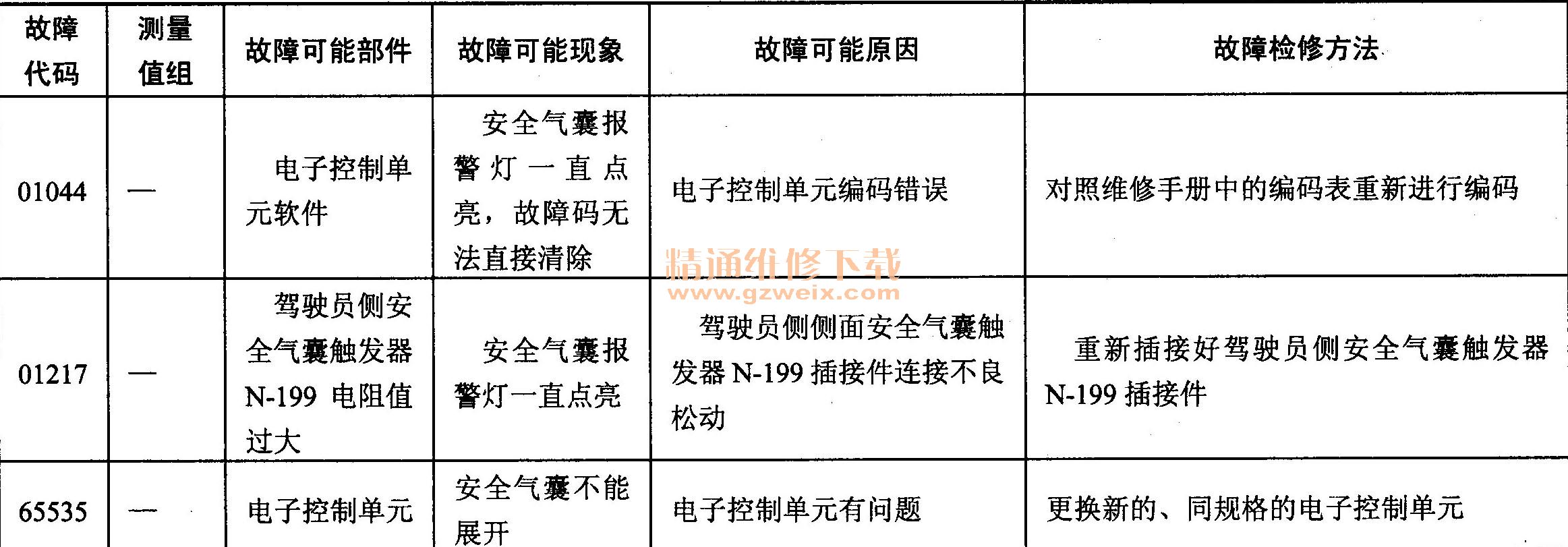

奥迪A6系列轿车安全气囊系统故障代码与测量值组及检修方法如表2所列，供故障检修时参考。
奥迪A6系列轿车安全气囊系统故障代码与测量值组及检修方法" src="/article/UploadPic/2013-10/201310231332521510.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
