一、电动车窗系统概述
    电动车窗系统是通过电动车窗开关操作开闭车窗的系统。当电动车窗开关操作时，电动车窗电动机旋转。车窗开闭调节器把电动车窗电动机的旋转运动转换成上下运动打开或关闭车窗。

    电动车窗系统包括以下功能：
    ①手动开／关的功能。
    ②单触式自动开／关功能。
    ③车窗锁止功能。
    ④防夹保护功能。
    ⑤无钥匙电动车窗功能。

    二、电动车窗系统的组成
    如图1所示，电动车窗系统由下列元件组成：

    ①车窗调节器（玻璃升降器）。
    ②电动车窗电动机。
    ③电动车窗总开关（由电动车窗开关和车窗锁止开关组成）。
    ④电动车窗开关。
    ⑤点火开关。
    ⑥门控开关（驾驶人侧）。

    三、电动车窗系统的结构
    1．车窗开闭调节器
    (1)功能电动车窗电动机的旋转运动被转换为上下运动，打开和关闭车窗。

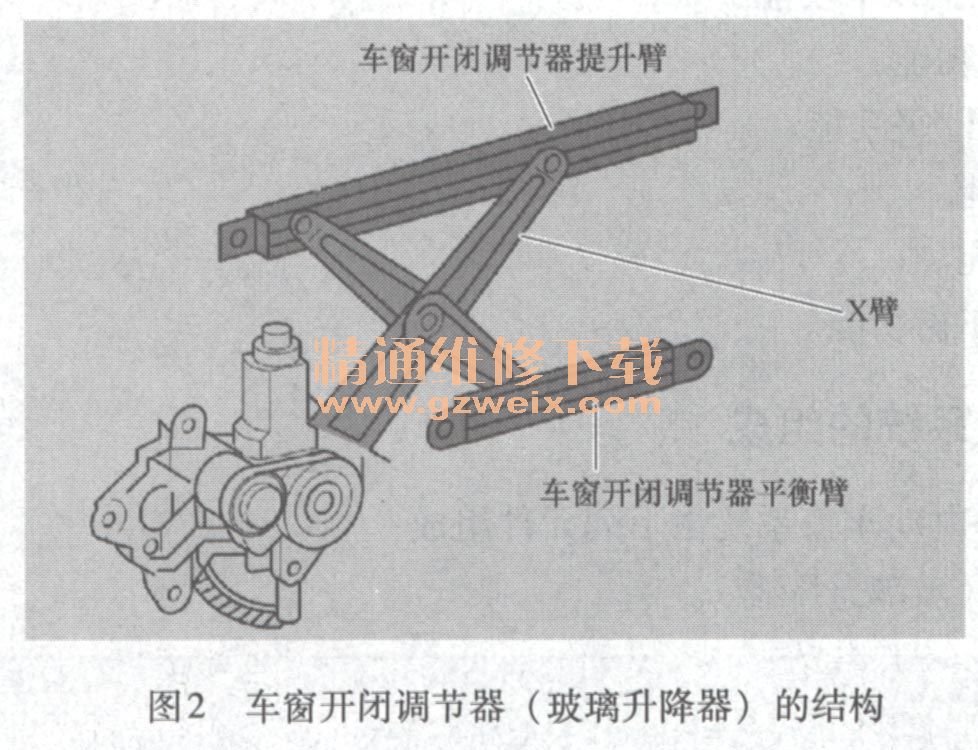

    (2)结构车窗开闭调节器（玻璃升降器）的结构如图2所示。

    车窗玻璃由车窗开闭调节器提升臂支持，它用X臂支持，车窗开闭调节器的均衡器臂与其相连。
    车窗用X臂高度的改变来打开和关闭。除了X臂型车窗开闭调节器外，还有拉索型和单臂型的车窗开闭调节器。
    2．电动车窗电动机
    (1)功能电动车窗电动机正向或反向转动，驱动车窗开闭调节器。

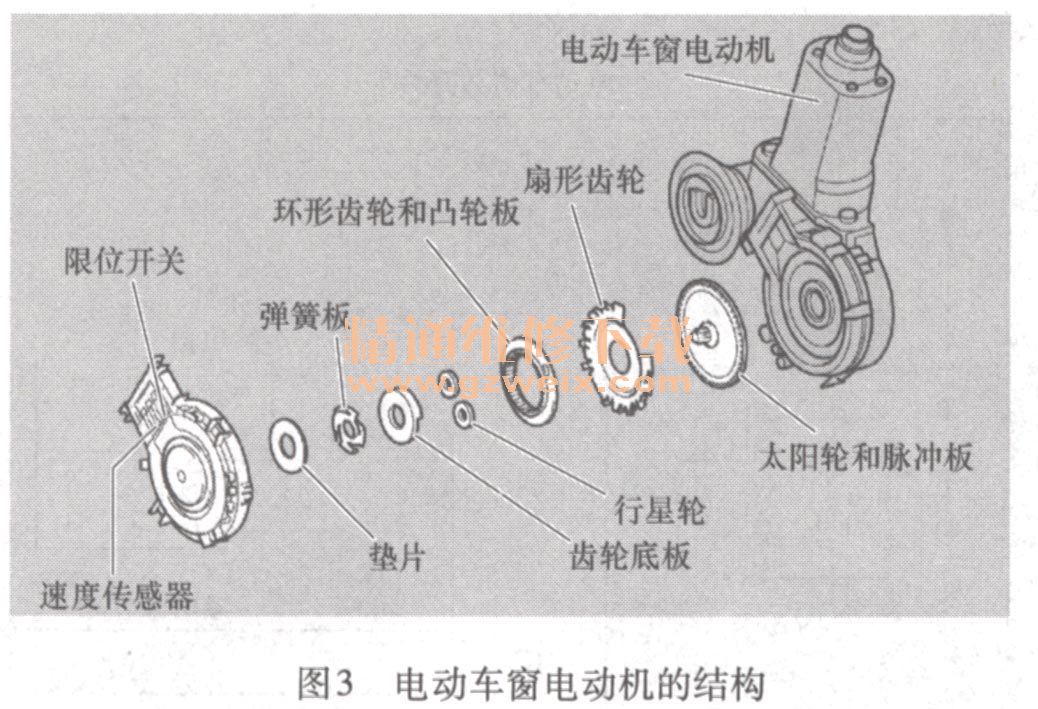

    (2)结构电动车窗电动机的结构如图3所示，电动车窗电动机由三部分组成：电动机、传动机构和传感器。通过开关操作，电动机正向和反向转动。传动装置将电动机旋转传输到车窗开闭调节器。传感器由用于控制防夹功能的限位开关和速度传感器组成。

    3．电动车窗总开关
    电动车窗总开关控制整个电动车窗系统，并驱动所有电动车窗电动机。
    车窗锁止开关使车窗的开、关无效，但驾驶人的车窗除外。
    根据驾驶人侧的电动车窗电动机速度传感器和限位开关信号进行是否卡住的判断（带有防夹保护功能的车型）。

    4．电动车窗分开关
    各电动车窗分开关分别驱动前车窗和后车窗的电动机。
    5．点火开关
    点火开关将ON, ACC或LOCK信号传输到电动车窗总开关以便控制无钥匙电动车窗功能。
    6．门控开关
    门控开关将驾驶人车门的打开或关闭信号（打开：ON，关闭：OFF)传送到电动车窗总开关以便控制无钥匙电动车窗功能。
