摘要：通过对线束CAD图纸中的线束接口部分提取，并经过在EXCEL中使用编写的公式进行逻辑性编辑，快速形成线束回路图明细，并对回路两端进行必要的一致性校对，完成线束回路图的制作。

    随着汽车在人们生活中越来越普遍，汽车安全性逐渐被人们所重视，线束图纸的设计是制作线束产品的重要前提。现在设计过程中，大部分线束图纸的绘制都是在AUTO CAD软件中进行，为了保证线束回路制作的准确性，设计员必须逐一按照回路在图纸中进行查找，找出每个回路两端所在的部件，将两端部件名称填写在回路表中，同时还要做的工作就是校对回路两端部件上同一回路所采用的线径、线色的一致性。此项工作繁琐并且操作没有轨迹可寻，每次仅在回路图制作方面就需要占用整个图纸绘制一半的时间，对人眼和人脑都是一种极大的消耗，并且出错的几率非常高。当然，也有公司开发了专用的线束设计软件，如Mentor Graphics公司的CHS或者Intedis GmbH & Cp.KG公司的HARCAD，但这些软件的使用，首先需要至少几百万的软件投资，并且在软件购买后，需要建立强大的数据库来支持，这对一个公司设计体系和资金需求都是一个很大的考验。

    考虑到这些实际情毋，针对在现有设计软件上线束图纸绘制的准确性考虑，使用创新性思维，首先引人将图纸中“回路自动生成”的概念，使用TrueTable软件将图纸中所有插接件旁的回路迅速导入到Excel表格中，经过事先编译好的公式处理，在一个新的sheet中直接按照设计规范格式生成线束回路明细，最后经过TrueTable软件输出到CAD线束产品图纸中。同时在Excel中，公式会对每个回路的线径、线色的一致性进行校对，确保其准确性。

1结构模型的建立
    下面针对通过使用Excel软件对CAD中的数据进行处理，以实现汽车线束回路明细的快速制作的目的，并对回路中线径、线色等必要信息进行校对，进行逻辑设计分析。

1.1设计思路
    结构模型的建立，首先要明确此方法设计的直接目的，即为线束2D图纸绘制准确的回路明细，其功能实现的核心部分是可以在CAD和Excel之间实现表格功能转换的TrueTable软件和编译在Excel中的对比分析逻辑公式。

    出于对CAD图纸中表格需要和Excel中表格互相转换的要求，查找相关软件，可以查询到VeryTable和TrueTable两款软件可以嵌人到AUTO CAD软件中，但是VeryTable只能实现由CAD导出表格到Excel中，并不能实现由Excel导入到CAD软件中，但TrueTable可以实现双向导人功能，因此，使用TrueTable软件来测试。软件界面如图1所示。

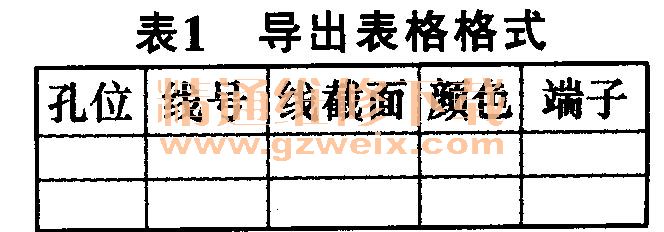

    为了保证导出的表格与Excel中的标题一致，因此，需保证 Excel中表格标题按照表1中的格式设置，线束图中插接件附近的插接件管脚定义表格按照图2的结构设置。
