当转向灯开关打开或危险警报开关打开时，日间行车灯熄灭。转向灯开关关闭且危险警报开关也关闭时，日间行车灯恢复点亮。

    4．转向灯和危险等告灯

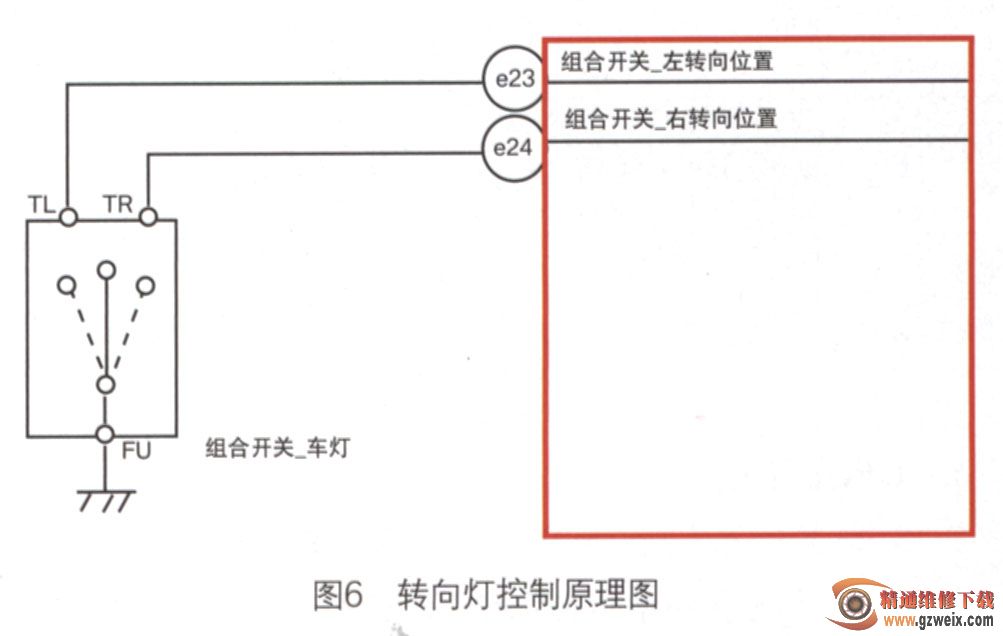

      (1)转向灯控制原理如图6所示。

组合开关打开至左／右转向灯挡，BCM控制搭铁，BCM输出电源B+，使左／右侧转向灯工作。

    (2)危险警告灯控制原理如图7所示。

    按下危险警告灯开关，BCM控制搭铁，BCM同时输出电源B+，使所有转向灯工作。

    5．紧急制动提醒（ESS）功能

    当车速大于55 km/h时，急速踩下制动踏板时会使车速快速下降（加速度大于-7 m/ S2)，则危险警告灯快速闪烁，直到制动踏板抬起则完成本次闪烁后再停止闪烁。

    制动灯控制单元在后组合尾灯内部，左／右制动灯出现故障时，制动灯控制单元反馈至BCM, BCM判定后通过CAN最终输出至组合仪表，点亮制动灯故障指示灯（图8）。

    6．室内照明

    室内照明包括前门迎宾灯、前阅读灯、后阅读灯、点火开关照明灯、化妆镜灯及行李舱灯，室内灯、门灯、点火开关照明灯及行李舱灯均由BCM控制，点火开关照明与阅读灯并联（图9）。

在满足以下任一条件下，室内灯（常开挡）会被强制熄灭。

1)系统进入防盗未报警状态后立即熄灭。

2)钥匙在点火开关ACC/LOCK，车门打开，10 min后熄灭。在防盗未报警状态下反复操作遥控器闭锁键或用机械钥匙闭锁不会重新使上述灯光点亮。

    在满足以下任一条件下，室内灯（常开挡）功能恢复正常。

    (1)钥匙插入点火锁。

    (2)系统从防盗未报警状态切换到正常状态、等待退出防盗状态及防盗报警状态。

    7．雨量/光强度传感器

    雨量传感器控制单元通过LIN线和BCM通信，它能够检

测雨量大小和光线强弱，同时能够接收BCM发送的控制信息进行灵敏度的调节，对雨量大小与光线强弱进行级别的分类，并将此信息通过LIN总线发送给BCM。雨量传感器可以通过BCM实现故障诊断。

    当点火开关处于ON位置，组合开关中的雨刮开关处于AUTO位置时，雨量传感器控制单元中发光二级管发出的红外光通过透镜传感器从前风挡玻璃反射回来，由控制单元中的光敏二极管接收。控制单元由此来计算此红外线的反射率。反射率大，则雨量小；反之，反射率小，则雨量大。控制单元通过反射率的大小计算出雨量大小的级别，并通过LIN线发送自动雨刮控制信号给BCM。

    (1)当雨量大小的级别为0级时，自动雨刮停止。

    (2)当雨量大小的级别为1-2级时，自动雨刮运转1次。

    (3)当雨量大小的级别为3-4级时，自动雨刮为慢速。

(4)当雨量大小的级别为5-7级时，自动雨刮为快速。
