奥迪Q7变速器灯和ESP灯亮起
来源:本站整理  作者:佚名  2013-01-20 07:58:05

    一辆行驶里程约2万km,发动机型号为CJ T,变速器型号为OC8的奥迪Q7 3.0T汽车。

    车主反映:该车在行驶中仪表变速器警报和ESP灯点亮,频率为偶发。

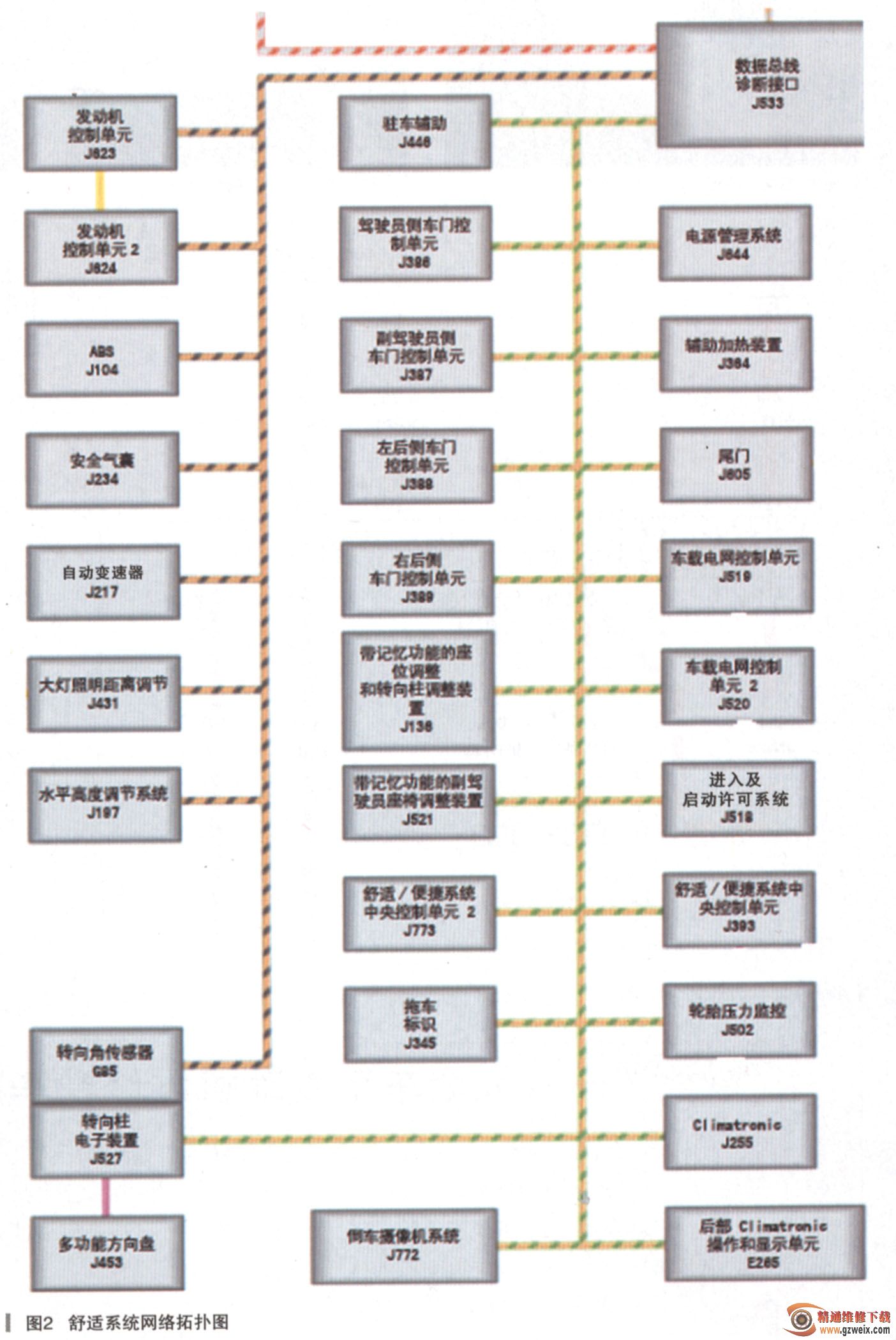

    该车进厂时,故障现象已经消失。用VAS6150B诊断仪检查,发现19网关里有"00470 007单线的舒适系统数据总线组对地短路"、"01336  014数据总线组合,便捷系统故障,偶发"  "01336   004数据总线组合,便捷系统无信号/通信,偶发"等故障码,其他多个控制单元里有和舒适系统控制单元无通信的偶发故障。将故障导航存储后,删除故障码,发现只有“单线的舒适系统数据总线组对地短路”故障码(如图1所示)无法清除。在做导航测试计划时,诊断仪提示断开CAN分离插头,测量该车舒适系统安装的控制单元到分离插头的线路,看是否存在断路或短路现象。舒适系统网络拓扑图如图2所示。



    转到自诊断模式可以看到,在28后部空调操作控制单元E265内有“单线的舒适系统数据总线组电路中的电气故障”,而其他控制单元没有故障码。初步分析可能是仪表台右侧CAN总线分离接口至后部空调控制面板E265之间的总线存在断路或短路现象,当然如果控制单元损坏也有可能导致此故障。拆下位于中央通道后部的E265,断开相关插接器,此时发现E265相关插接器有明显的进水痕迹(如图3所示)。为保险起见还是测量了E265至右侧CAN总线分离接口的相关线,测量结果证明,总线不存在断路或短路现象。E265关电路如图4所示。

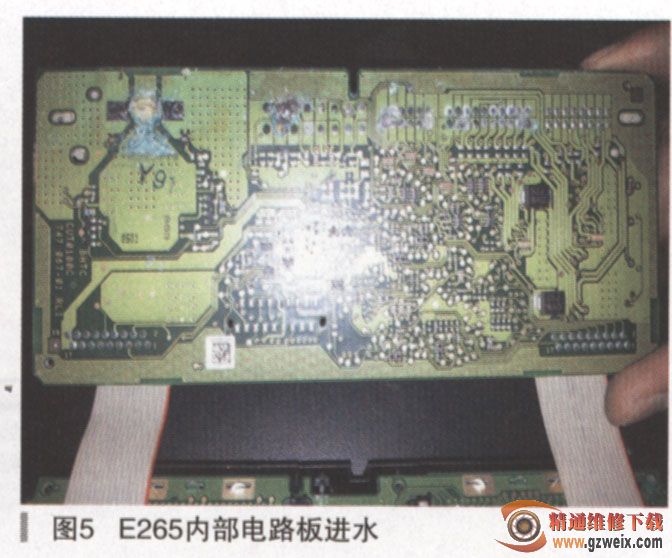

    拆开E265检查,发现内部电路板多处明显进水氧化腐蚀(如图5所示),更换E265后故障彻底排除。图6为E265及插接器说明。



故障总结:该车由于E265内部进水导致舒适总线短路无法传递信息,但在行驶过程中由于振动又使E265变成单线运行模式。由于舒适总线损坏时无法传递相关信息,如胎压信息、G85转向角度信息和其他一些需要共享的信息,所以变速器和ESP警示灯会亮起。由于舒适总线支持单线运行模式,所以本故障排除比较顺利。
