在自动变速器的设计或维修过程中，如何快速而准确地分析出其挡位变化规律，将矢量分析方法应用于自动变速器的传动机构运动分析中，方便快捷地实现了变速器挡位的确定和单向离合器旋转方向的判断。

1. 分析单排行星齿轮机构的矢量

单排行星齿轮机构如图 1 所示，若令太阳轮齿数为 Z1、半径为 r1，齿圈齿数为 Z2、半径为 r2。n1 代表太阳轮转速，n2 代表内齿圈转速，n3 代表行星架转速。设 α=Z2/Z1=r2/r1；则有公式: n1+αn2-（1+α）n3 = 0，分别把三元件中任一元件当主动件，被动件及固定件就可以得到以下不同的传动方案：

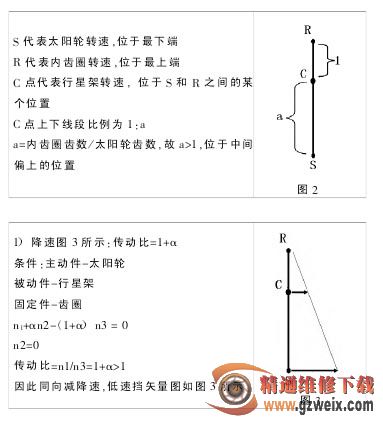

单级式行星齿轮机构的矢量图画法，如图 2 所示：

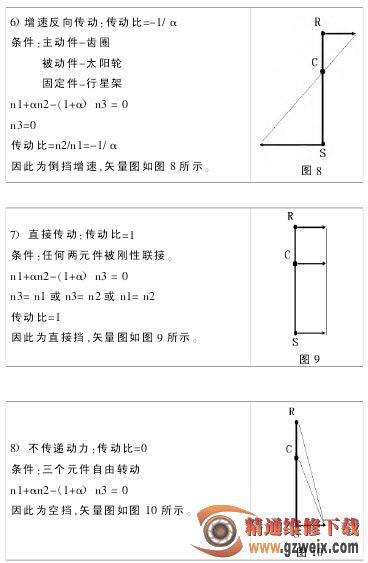

下面以不同的动力传动方式，画出矢量图。

2. 分析四速拉维娜（Ravigneaux）行星齿轮矢量图
