图解东风小康EQ6362PF（K17）微型汽车线束
来源：本站整理  作者：佚名  2012-07-06 22:00:52

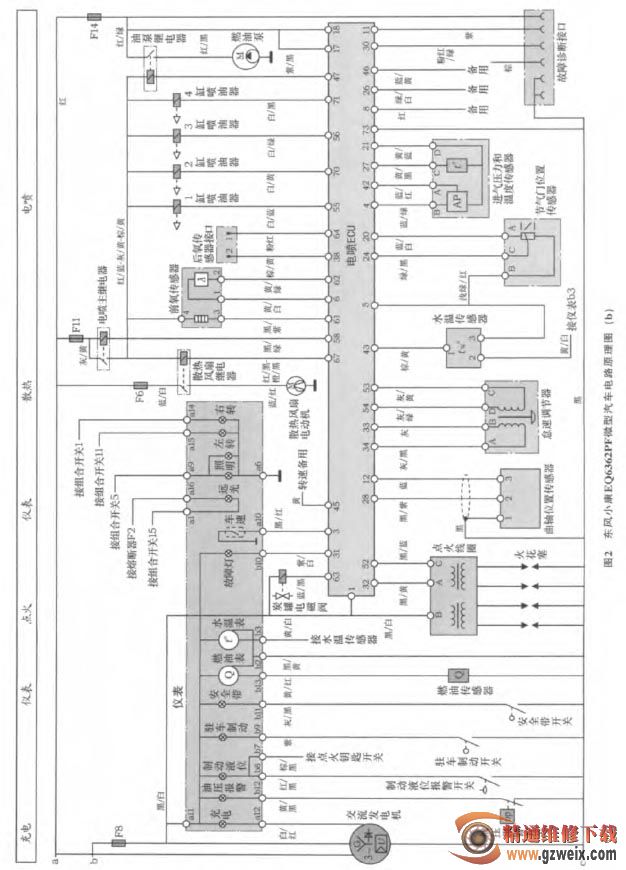

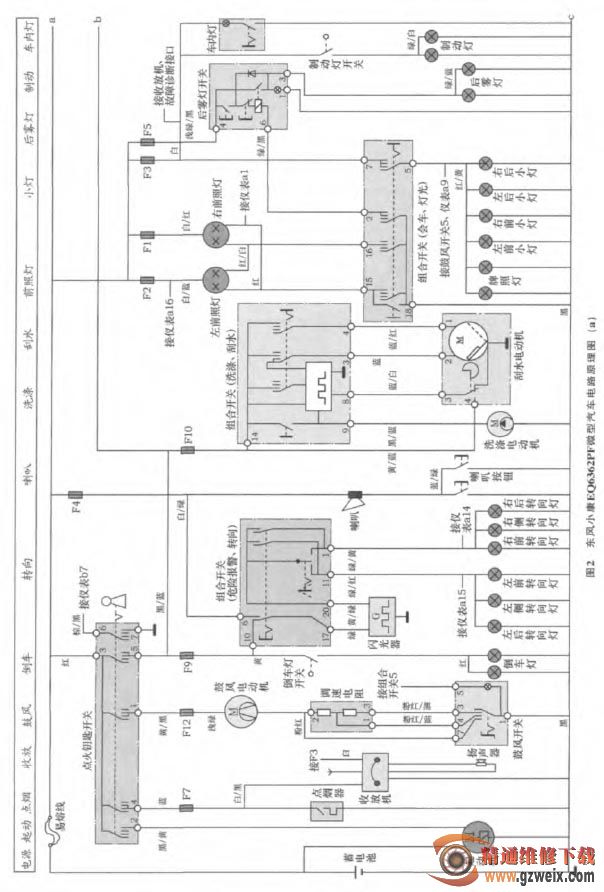

东风小康EQ6362PF （K17） 微型汽车线束布局图见图1， 电路原理图见图2， 线束剖析见表1。




[1] [2] [3]  下一页

关键词：线束
