一、核心零部件及特点

现代电控天然气发动机控制系统的核心零部件主要有发动机控制单元(ECM、ECU)、点火控制单元(ICM)、燃气切断阀、燃气减压器、换热器和燃气节温器、燃料计量阀(FMV Fuel MeteringValve)、电控节气门、废气旁通控制阀(WGP Control Valve)等。其应用新技术特点主要有以下几点：

1.采用高精度闭环(Closed-Loop)控制系统；

2.应用宽域氧传感器(UEGO)；

3.稀薄燃烧技术(Lean-Burn ControlStrategy)；

4.先进的全电子线控技术；

5.精确燃油控制；

6.OBD系统；

7.高能感应点火系统；

8.先进电控增压技术；

9.节能减排技术；

10.先进的保护机制。

二、各子系统的功能和工作原理

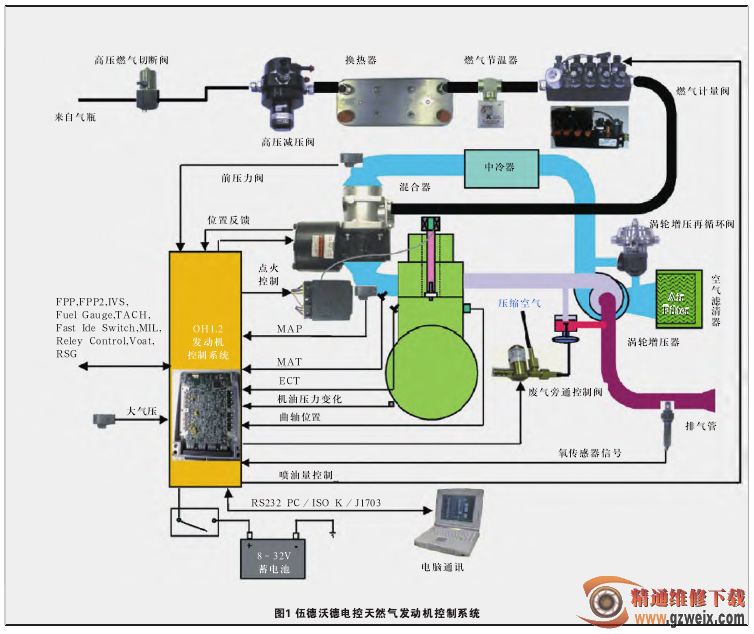

伍德沃德电控天然气发动机控制系统的简要构成如图1所示。

1.气流控制系统

气流控制系统包括以下四个主要部分：Flo Tech电控节气门、废气旁通控制阀、涡轮增压器再循环阀(某些机型)和踏板开关等。

电控节气门是发动机最重要的气流控制装置，ECM会不断测量节气门位置传感器的反馈信号，通过PWM信号来控制节气门，占空比通常在10%到90%之间。占空比超过95%时节气门被设定为自动关闭(避免控制电流过小造成节气门失控全开)。
