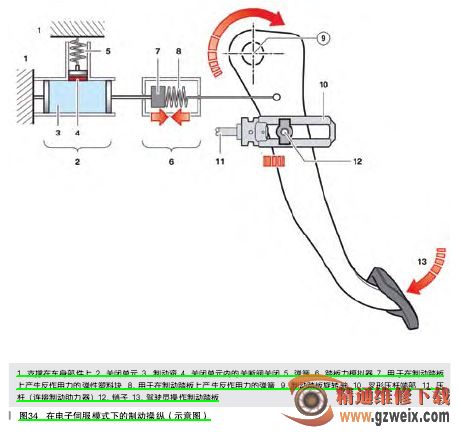

（2）电子伺服模式（如图34所示）
混合动力制动系统在接通供电后对电子伺服模式正常工作所需的所有系统组件进行自检。顺利结束自检后就会启用电子伺服模式。否则，混合动力制动系统就会保持传统模式。在电子伺服模式下，制动踏板与制动助力器的机械连接断开。SBA控制单元通过制动踏板角度传感器分析出驾驶员的制动要求。根据行驶情况和混合动力组件状态将制动要求划分为能量回收部分和液压部分。
SBA控制单元为此向混合动力主控控制单元发送一个规定值用于实现能量回收部分。混合动力主控控制单元随即通过混合动力电动机控制装置控制单元A和B执行该规定值。由电动机通过这种方式产生的电能存储在高电压蓄电池内。在此也需要供电电控箱控制单元的参与（改变电压和电流强度）。
为了实现液压部分，SBA控制单元为主动式制动助力器内的电磁阀供电。这样可使空气流入工作室内并通过真空压力在制动主缸内的活塞上产生作用力。从而将压杆拉入制动助力器内。这样，插入压杆叉形端部的制动踏板销也不会碰到机械限位位置。因此不会在操作制动踏板时产生反作用力。但是踏板力模拟器会产生反作用力。所实现的作用力传递与传统制动系统基本相同。在电子伺服模式下，关闭单元的作用就像一个刚性元件。密闭其中的制动液无法被压缩。在这种状态下，制动液也无法溢出到带有弹簧的膨胀室内，因为膨胀室被一个电磁阀封住。

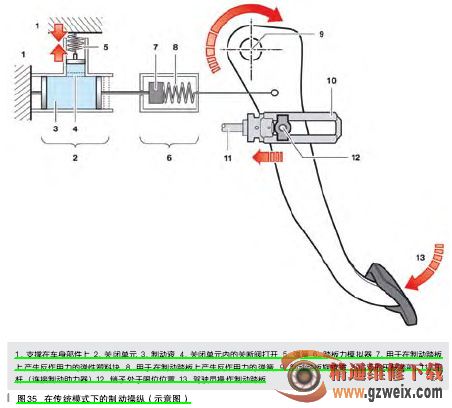

（3）传统模式（如图35所示）
