ATF湿度检测模式，指示灯显示状态如表 17 所示。

三、制动系统

1. 喷射管

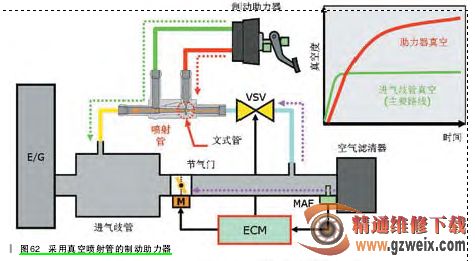

采用了制动助力器真空喷射管以稳定制动助力器真空，如图 62 所示。

2. 主要部件位置

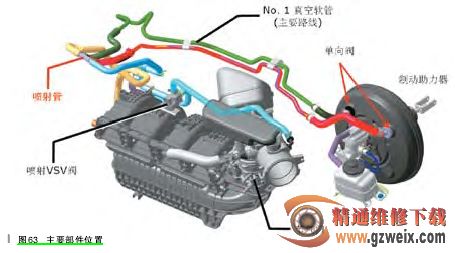

主要部件位置如图 63 所示。

3. 运作

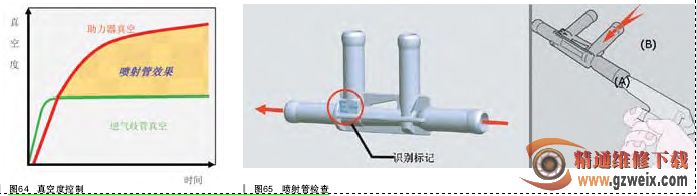

喷射 VSV 阀通常关闭。如果进气歧管真空度比较小并且发动机冷却液温度在规定值范围内，ECM 将打开 VSV 阀以增加制动助力器真空度，如图 64 所示。

◆当 VSV 阀关闭 , 制动助力器真空是由进气歧管的真空产生的

◆当 VSV 阀打开 , 制动助力器真空是由喷射管的空气流动产生的检查喷射管 ：检查喷射管没有变形或破裂。

当施加压缩空气于 A 孔时检查B 孔的吸力。如果有异常 , 更换一个新的喷射管，如图 65 所示。

数据列表 ：进入 Powertrain→发动机→数据列表。

当前测试 ：进入 Powertrain→发动机→当前测试。
