原因分析：

1、线束故障

2、能量网模块故障

3、左右域控故障

维修过程：

1、使用VDS扫描无法读取车辆VIN码，多个模块扫描不到，并报多个通讯故障

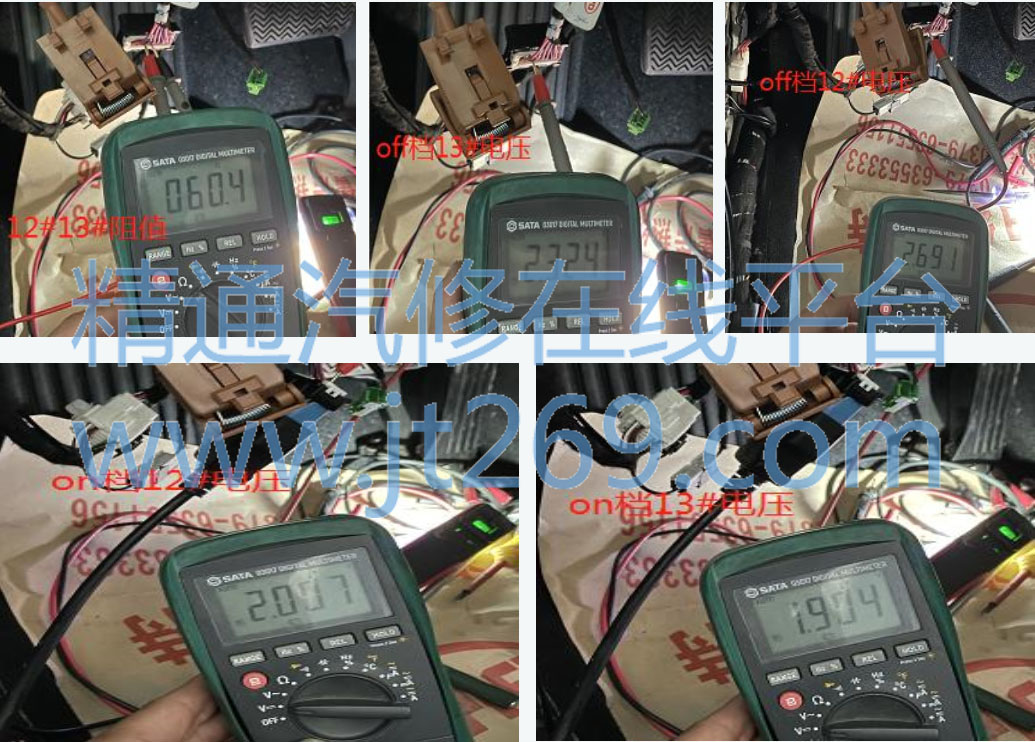

2、通过以上故障码分析，可能是线束短路或者模块损坏导致网络瘫痪，结合电路图发现扫不到的模块都属于能量网，熄火状态下断开蓄电池负极测量诊断口12#、13#针脚能量网，阻值60.4Ω正常，测量12#、13#对地阻值无穷大（正常），放上蓄电池负极，分别测量12#电压2.32V、13#电压2.69V（正常），再次上电测量12#电压1.9V、13#电压2.0V（异常），初步判断模块故障导致上电模块内部故障，从而拉低CAN线电压。

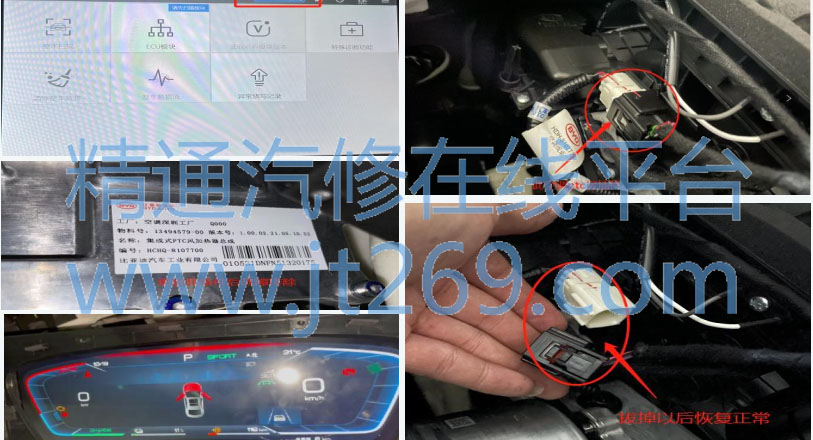

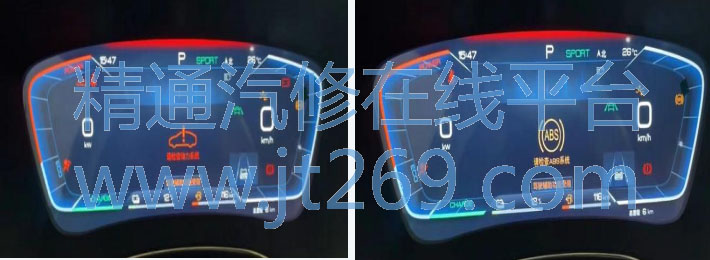

3、逐个拔能量网模块，当拔掉PTC的时候车架号可以正常扫描出来，仪表故障消失，重新插上故障再次出现，确认PTC内部故障导致，更换PTC故障排除



维修小结：维修时可以通过结合电路图和网络拓扑图，更快的锁定故障点，类似网络故障可以逐一拔故障网络下的模块测试，能够快速维修，一次性解决故障。
