故障现象:一辆比亚迪宋Pro(燃油版)行驶一千多公里,客户进店反映车辆转向偶发性没有助力,特别是早上冷车启动时容易出现,但转
动几下方向盘后又能正常,故障有时一周或半个月出现一次。
原因分析:
1、模块供电故障;
3、线路故障。
故障排查:
1、由于客户进店时车辆一切正常,反复路试故障也未再现。 VDS扫描
EPS模块没有故障码,查阅电路图转向助力C-
EPS,供电电源B23针脚及供电12V正常,检查B23插头针脚也未发现退针,且CAN线电压及IG1电压都正常,搭铁正常。检查F2/35IG1保险未发现异常,检查前舱供电保险F1/50正常,紧固保险螺栓及搭铁后交车客户使用。
2、一周后客户又进店反应故障还是偶发存在,技师用VDS还是扫不到任何故障。故障偶发性出现,怀疑还是线路问题,由于客户说每次故障出现时时间很短,思路仍然放在C-

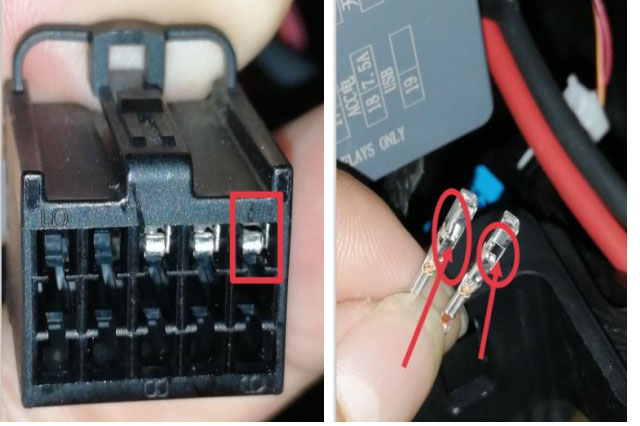

EPS供电电路,重新检查B22及B23插头时发现: B22-5号针脚异常,摇晃此插头时故障偶发出现,退出5号针脚发现内部弹片断裂,确讣为此插头异常导致,订货更换前舱线束后,跟踪顾客一个月,故障未出现,故障排除。
案例点评:对于偶发性故障,一定要详细和顾客了解故障出现时候的特征,尽量模拟故障,再确讣故障范围后,应该仔细检查相关部位,彻底排除故障。
