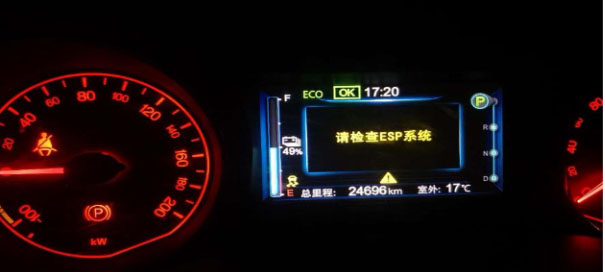

一辆比亚迪e5 450事故车,该车装配完成后,仪表提示“请检查ESP系统”等。
原因分析:
1、ESP系统故障;
2、高压电控、电机故障;
3、线束故障。
维修过程:
1、读取ESP系统故障码:U059518前电机控制器CAN数据被破坏(历史故障)、U029404 MG通讯超时;
2、扫描整车模块,发现VTOG_DSP2简版扫描不到,但OK灯可以正常点亮;
3、发现BMS有新程序更新,进行升级,升级失败,这时更新退电上电发现OK灯不能点亮,BMS已经扫描不到,倒换一台正常车的BMS进行测试,可以正常扫描到BMS,OK灯仍然不能正常点亮;
4、VTOG_DSP2_简版模块还是扫描不到,VTOG_充电,VTOG_模式,VTOG驱动均可正常扫描到,这时发现主控制器和档位控制器也是扫描不到的,这两个模块也是属于动力网;

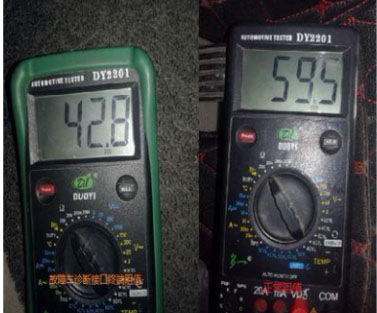

5、OFF档从诊断口处测量动力网CAN-H与CAN-L之间的阻值为42.8欧,与正常车辆进行对比发现正常车辆为59.5欧;

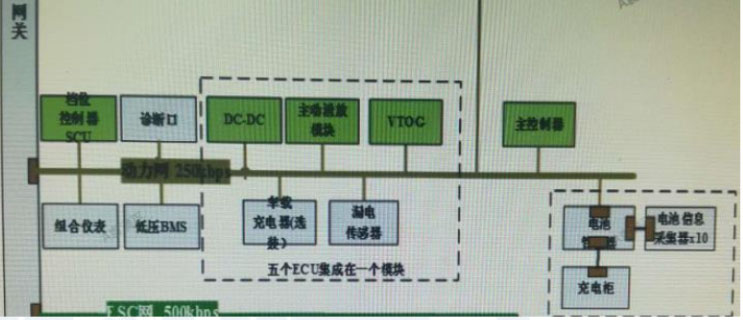

6、根据拓扑图,动力网终端电阻在BMS和网关内,分别进行测量,阻值为120欧,正常,拔掉这两个模块进行测量,诊断口处还有133.5欧的电阻;
7、拔掉动力网常规所有模块(如图)进行测量,133.5Ω电阻依然存在;

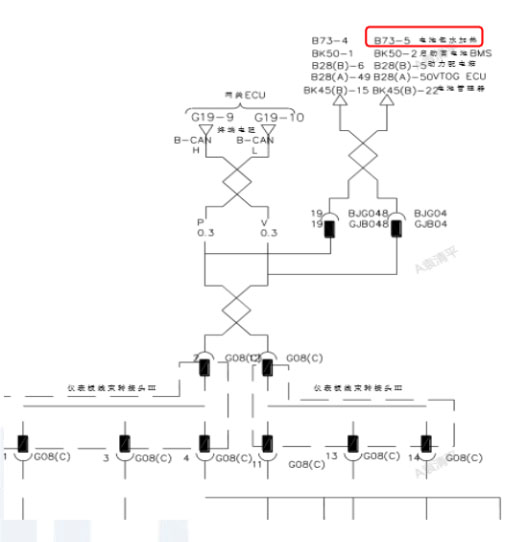

8、查找电路图时发现动力网上还有一个模块是电池加热PTC,拔掉电池包水加热器插头,阻值没有变化,133.5欧;
9、拔插头时发现,线路走向异常,与正常车辆进行对比发现,空调压缩机的插头与电池加热器的插头互倒了,恢复插头后钡明量诊断接口处阻值正常。
10、恢复车辆线路,上电进行测试,发现DSP2模块依然扫描不到,但主控制器,档位控制器可以正常扫描到,与正常车辆对倒高压电控,模块可以正常扫描到,更换高压电控后故障消失,倒换回原车的BMS,升级后正常使用。
维修小结:
1、本车是一辆事故车,更换前舱线束,装配过程中把插头插错,系人为造成故障,高压电控也为本次事故更换;
2、另外注意,电池加热PTC也是动力网模块,容易被忽视。
