故障分析：

    1、硬件故障；

    2、供电系统故障；

    3、线路故障等。

排查步骤：

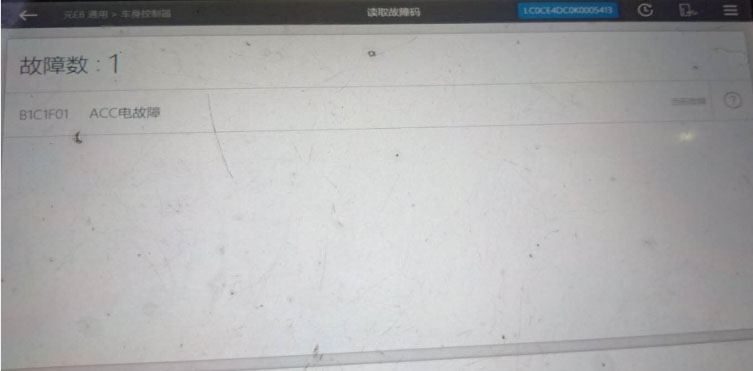

    1、检查发现多媒体和行车记录仪确实无法打开，使用VDS扫描模块发现车身控制器有故障码存在，B1C1F01：ACC电故障，B1AC800：获取GPS数据失败。

    2、在上电过程中发现ACC电状态一直处于OFF状态，车身控制器版本正常，清除故障码，重 新上电扫描故障码依旧。



3、查看电路图发现多媒体系统、行车记录仪、引擎模拟器、USB等均是F2/3  ACC  10A供电，拆下10A保险丝发现己经熔断，更换保险丝上去还是熔断，用万用表测量发现F2/3端子对地导通，F4/12多媒体15A保险正常，拔下多媒体测量G07(A)3号ACC供电端子正常，故判定多媒体主机内部故障所引起，更换多媒体主机，车辆恢复正常，故障排除。

维修小结：多个故障现象需要找到共同点，则可较快排查到故障点。
