故障分析：

    1、加装设备干扰；

    2、模块故障；

    3、线路故障等。

排查步骤：

    1、在故障出现时，从诊断插头处测量动力网6号针脚0V, 14号针脚0V，舒适网的3号针脚2. 42V,11号针脚2. 56V，动力网的电压异常；

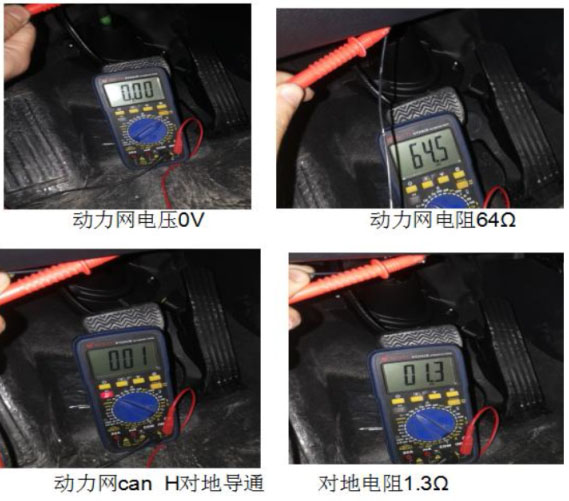

    2、断开蓄电池，测量6和14号之间的电阻67Ω。分别测量6和14对地电阻，发现6号针脚对地导通，判断为动力网CAN H对地短路；

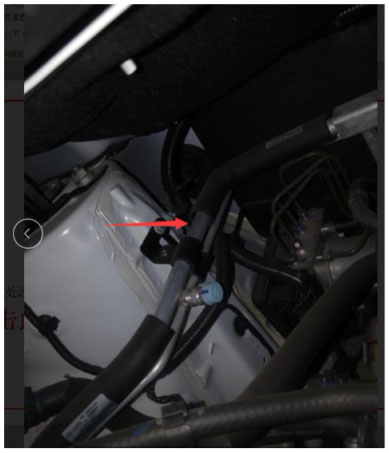

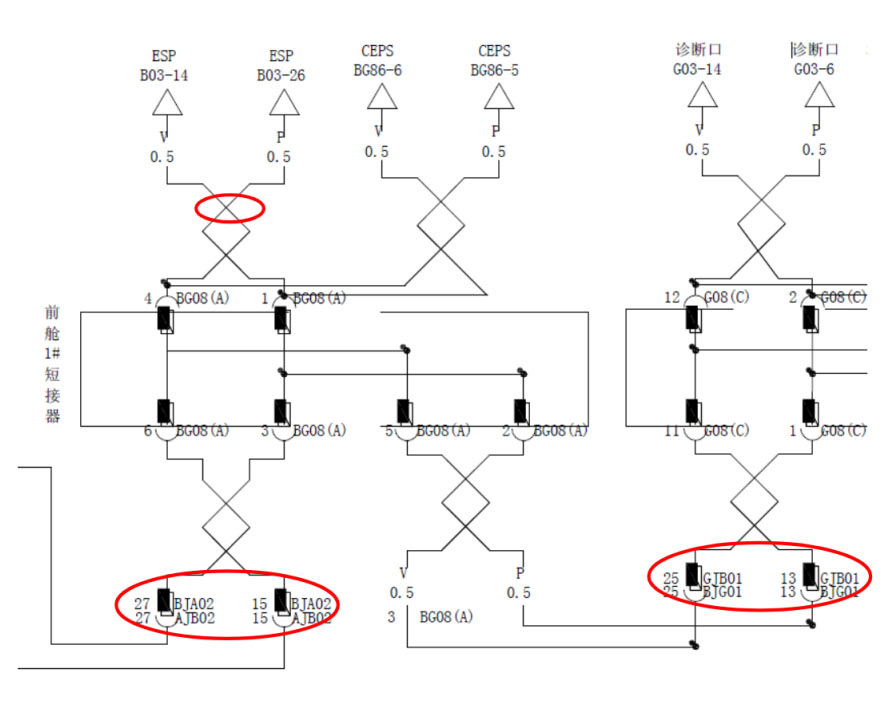

3、查阅电路图，动力网的模块较多，断开G08 (C)和B08 (A)两个短接器之间的GJB01和BJG01接插件，诊断插头处的电压恢复正常，插上GJB01和BJG01接插件，再断开AJB02和BJA02接插件，电压还是为零，判断为前舱的CAN线对地短路，逐步检查从BJG01到ESP之间的线束，发现在右前流水槽下的线束固定卡掉了，与空调管有千涉，CAN线轻微磨破偶尔会搭铁，导致网络瘫痪，更换前舱线束后试车故障排除。







维修小结：在维修CAN网络故障时，检查诊断口处的电压和电阻，快速的判断出是断路还是短路。借助拓扑图、电路图快速的找到故障点。动力网瘫痪会影响到舒适网的诊断。
