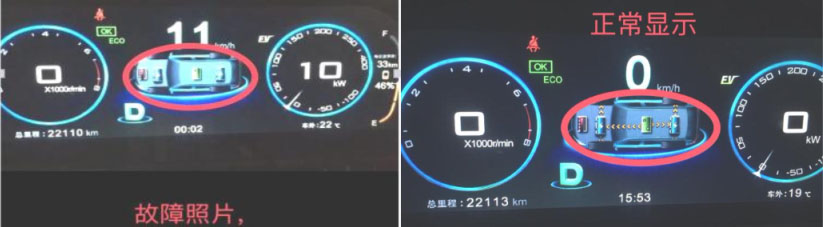

故障现象：车辆EV模式下仪表能量流程图中能量流向状态不显示。
原因分析：
1、相关模块程序问题
2、仪表本身故障
3、前电控故障
4、相关线路故障
维修过程：
1、首先，诊断仪扫描整车模块无更新提示，读取相关模块无故障码。
2、询问客户得知，该故障是从上次更新
EPB和仪表程序后出现的，将仪表再次重新更新程序（己最新版本），试车故障依旧，ACC档电断开
蓄电池负极线，仪表程序重新学习，试车故障依旧。
3、考虑分析在HEV模式下能量指示显示正常，只有EV模式无能量流向显示，可以排除仪表本身故障。
4、根据控制原理分析，能量流向指示是由前电机机械档位传感器发送给前电控，再由前电控发送至仪表。
5、联系大区技术督导协助，指导检查前电机EV档位传感器及线路是否正常，将车辆升起，检查发现档位传感器插头松动，重新处理插头，试车故障排除。
6、进一步分析原因，维修技师在更换档位传感器密封圈时，未将此插头安装到位，车辆行驶一段时间后，此插头松动，导致该故障发生。
维修小结：车辆在做升级时，严格按照指导书进行操作，认真仔细，升级完成后车辆各项功能都要测试是否正常，避免因人为原因导致车辆故障发生，产生客户抱怨。
