全新比亚迪F3部分仪表指针指示错误检修
来源:本站整理  作者:佚名  2018-11-07 13:07:22



一辆行驶里程约5000km的全新比亚迪F3轿车。用户反映:该车组合仪表在ON档电源时,燃油指示表超出正常范围,水温表指示不准,机油压力灯等待10秒才能点亮。如下图:

原因分析:
1)组合仪表故障;
2)线路及接插件故障;
3)周围有磁场干扰。
维修过程:
1)断开蓄电池负极线10分钟,重新上电故障依旧,更换组合仪表,故障依旧;

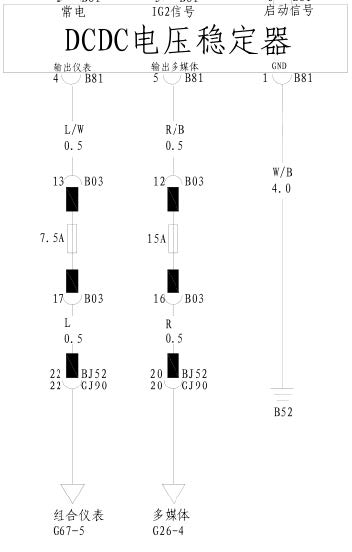

2)测量仪表的电源及搭铁回路,发现仪表上面插接器G67的5号针脚没有电源(此针脚为仪表工作的常电源),根据线路图,检查G67的5号针脚到DCDC电压稳定器的插接器B81的4号针脚,确认线路不导通;
3)检查中间插接器GJ90的22号针脚,发现此针脚退针,检修后故障排除。



维修小结:
1)仪表的常电源丢失会导致仪表内部各种芯片记忆的初始数据错误,导致仪表部分指针指示不准;
2)线路故障检修比较复杂,检修前需认真分析电路原理,便于提升工作效率。

相关资料:2012年比亚迪F3,F3R维修手册
