众泰T600运动版车ESC执行器错装导致ESC/ABS故障警示灯点亮
来源:本站整理  作者:佚名  2018-10-18 08:19:49

故障症状:部分T600 运动版车辆ESC 执行器总成错装,组合仪表上ESC 提示灯及ABS 警示灯
点亮。
解决办法:更换新的ESC 执行器总成添加制动液并排空气处理,同时必须完成ESC 执行器传感
器零点标定(否则ESC 故障警示灯会点亮)。
备件:

工具:V60 诊断仪

操作步骤:
一、拆装ESC 执行器总成
1、将车辆行驶至作业区,将车辆熄火并驻车。

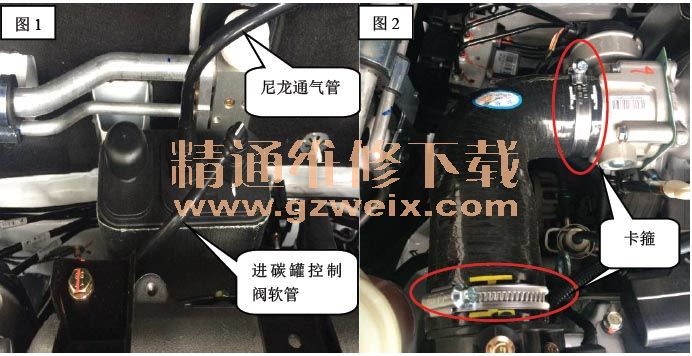

2、打开发动机机盖,将发动机上装饰罩从安装支架上拆除,然后将尼龙通气管和进碳罐控制阀软管从碳罐接头上拔出,将碳罐向上提起从碳罐安装支架上拆除(如图1 所示)。

3、用十字螺丝刀将发动机进气软管上两处卡箍螺栓拧松,然后取出进气软管(如图2所示)。
4、在ESC 执行器正下方地面上放置一个塑料容器(防止更换过程中制动液污染地面),先拔掉ESC 执行器线束接插件,然后用11 号开口扳手将ESC 执行器上的连接硬管从上部开始逐一拧松拆除(如图3 圆圈所示)。

5、ESC 执行器的连接硬管拆除后,用12 号开口扳手将ESC 执行器安装支架下端2 颗固定螺栓拧松,接着用13 号套筒配合棘轮扳手将ESC 执行器安装支架上端的1 颗固定螺母拧松,然后用手拆除ESC 执行器安装支架的3 颗固定螺栓(如图4 所示)。
6、取出ESC 执行器及安装支架总成,用8 号套筒配合棘轮扳手拆除固定ESC 执行器的2颗螺栓取下ESC 执行器总成并取下下部的缓冲块(如图5、6 所示)。

7、取新的ESC 执行器总成, 将缓冲块装配至新的ESC 执行器总成( 件号:
3565010002-B11A)下部对应销轴上,按拆卸相反的顺序装配ESC 总成和支架,最后将相应的制动硬管装配到ESC 执行器上并拧紧(硬管连接扭力:18±2N.m)。

[1] [2] [3]  下一页
