众泰T600 1.5T车后阅读灯线束挤压磨破导致不亮
来源:本站整理  作者:佚名  2018-10-12 09:12:56



适用车型:市场上部分旗舰版T600 1.5T 车辆。
故障症状:车辆后阅读灯不亮。
故障原因:后阅读灯线束走向不当导致安装后扶手时后阅读灯线束被挤压磨破。
解决办法:检查调整后阅读灯线束。
物料:绝缘胶布。
操作步骤:
一、拆卸后拍乘客扶手(含左右两个扶手,对称操作):
1、将后排乘客扶手掰开

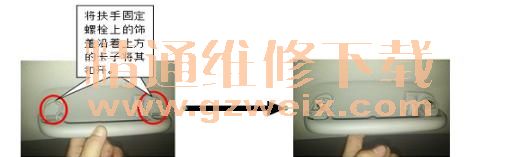

2、将扶手固定螺栓上的饰盖卡子撬开

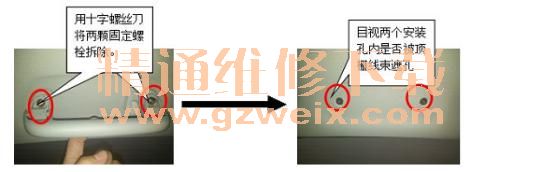

3、用十字螺丝刀将两个固定螺栓拆除(固定螺栓拧紧扭力:10Nm)

4、目视确认后排乘客扶手固定螺栓安装孔是否被阅读灯线束遮孔(即顶棚与车顶扶手安装孔之间是否夹有阅读灯线束):
A、若不能看到线束,则顶棚阅读灯线束走向正常,无需调整,按拆卸相反顺序装复;
B、若能看线束,则认为顶棚阅读灯线束走向不当,需进行调整,按如下调整方法进行调整:
(1)若查看顶棚后阅读灯线束未磨破,则用螺丝刀将顶棚后阅读灯线束往后固定孔上方移动,远离固定孔,然后按拆卸相反的顺序装复。

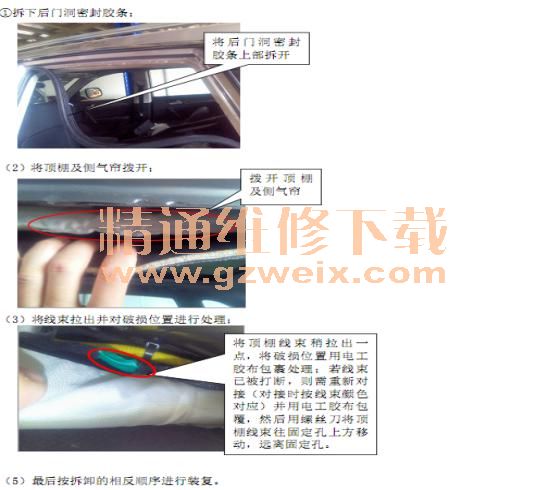

(2)若查看顶棚阅读灯线束磨破,则按照如下操作进行调整:
