众泰Z300正常使用中打左转向灯时,偶发性的出现右转向灯同时闪烁几下
来源:本站整理  作者:佚名  2018-09-15 09:52:34

一辆行驶里程约1.5万km的众泰Z300轿车。该 车辆正常使用中打左转向灯时,偶发性的出现右转向灯同时闪烁几下。
故障分析:
转向灯电路原理(图一):转向开关打到左转向时,BCM接收到信号以后控制左转向灯闪烁;打到右转向时,BCM接收到信号以后控制右转向灯闪烁。

故障原因分析:
1、组合开关本身故障;
2、BCM模块控制混乱;
3、线路接插件松劢虚接。
检查过程:
1、组合开关检查

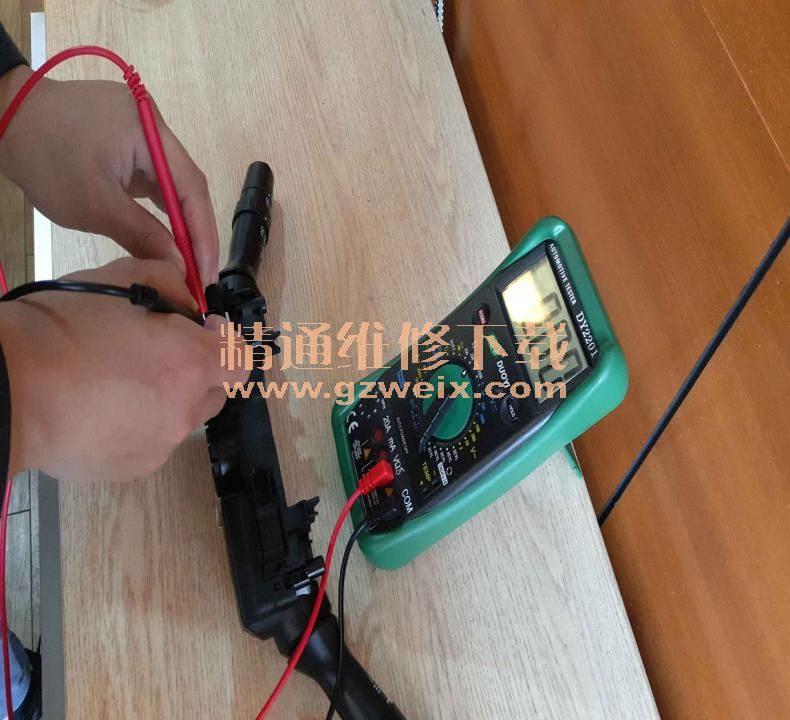

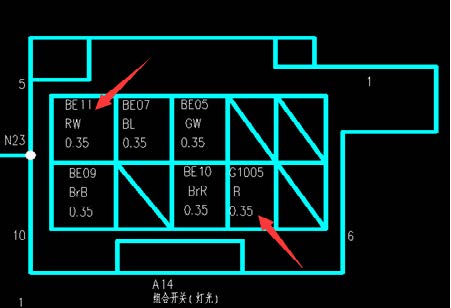

a.根据组合开关插接件针脚定义测量5号、7号端子之间的电阻(如图二);

b.转向开关转到左转向位置时,测量阻值为150Ω (如图三);

c. 转向开关转到右转向位置时,测量阻值为330Ω (如图四);

因此判断故障车组合开关为老状态。新状态的组合开关:打左转向位置时,5-7针脚阻值为0Ω;打右转向位置时,5-7针脚阻值为330Ω

2、更换组合开关
a.对新组合开关进行检查测量,打左转向位置时,5-7针脚阻值为0Ω(如图五);打右转向位置时,5-7针脚阻值为330Ω(如图六)。



b.更换组合开关以后,跟踪一个月故障未出现,故障彻底排除。

相关资料:2017年众泰Z300_Z360原厂维修手册(含电路图)
