来源：汽车维修技师 作者：佚名 2023-03-29 08:47:34

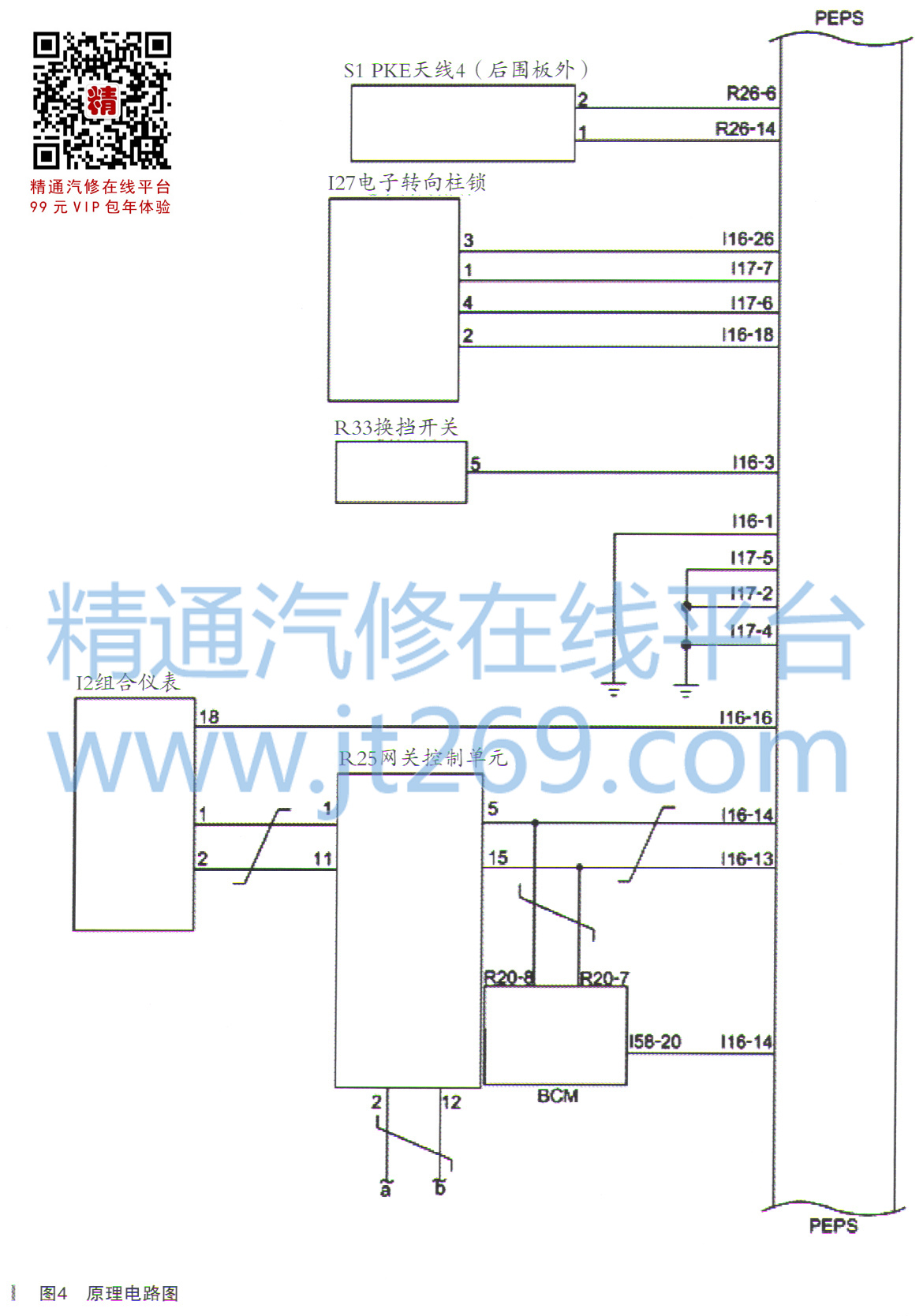

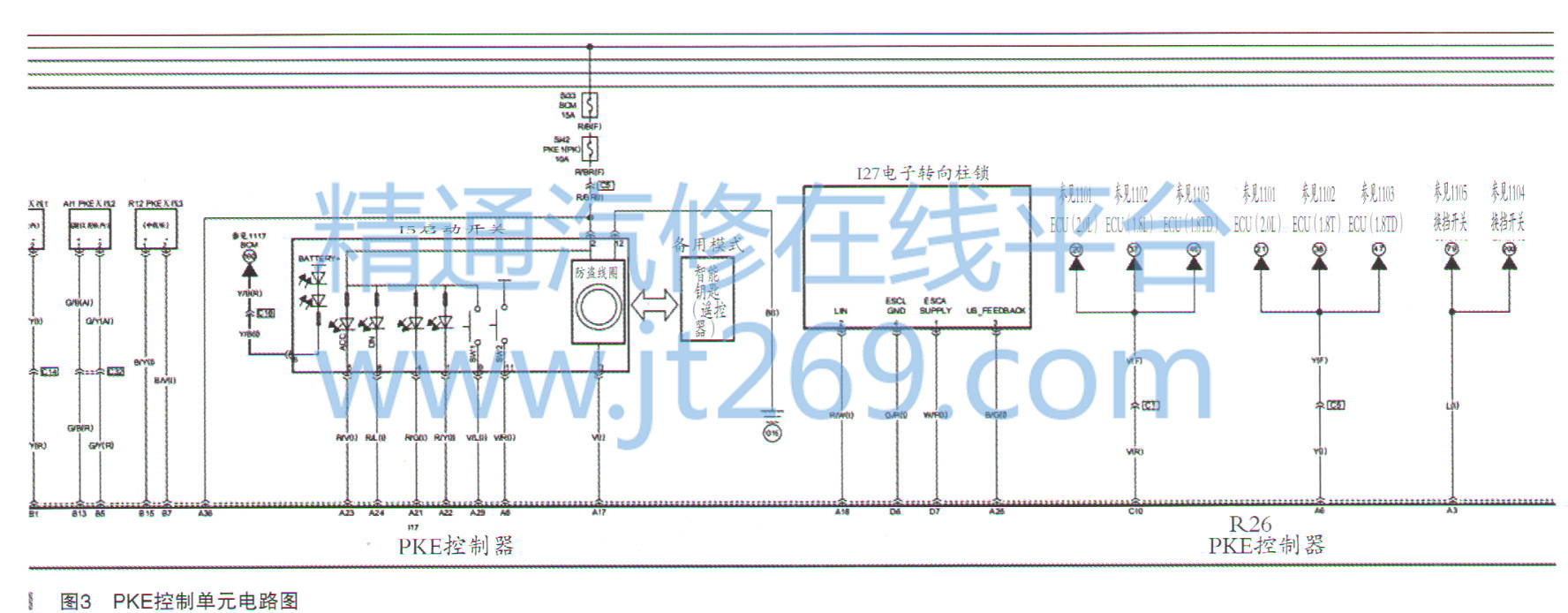

因为电子转向柱锁无法进行交叉验证，维修首先从测量电子转向柱锁到PKE控制单元之间的线路开始，查询（（维修手册》PKE控制单元电路图（如图3所示）及原理电路图（如图4所示）。
测量电子转向柱锁127的2号针脚到PKE控制单元插接口A的18号针脚之间的电阻为0.2Ω。
测量电子转向柱锁127的3号针脚到PKE控制单元插接口A的26号针脚之间的电阻为0.9Ω。
测量电子转向柱锁127的1号针脚到PKE控制单元插接口D的7号针脚之间的电阻为0.4Ω。
测量电子转向柱锁127的4号针脚到PKE控制单元插接口D的6号针脚之间的电阻为0.2Ω，通过测量判定电子转向柱锁到PKE控制单元之间的线路正常。

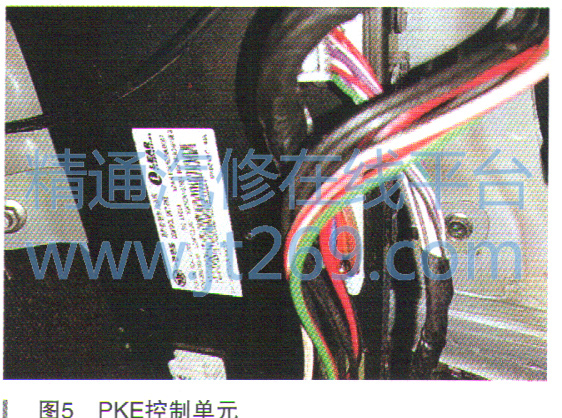

交叉验证PKE控制单元（如图5所示）车辆故障依旧，判断PKE控制单元正常。
测量车身控制单元（
BCM）到PKE控制单元之间的线路，车身控制单元（

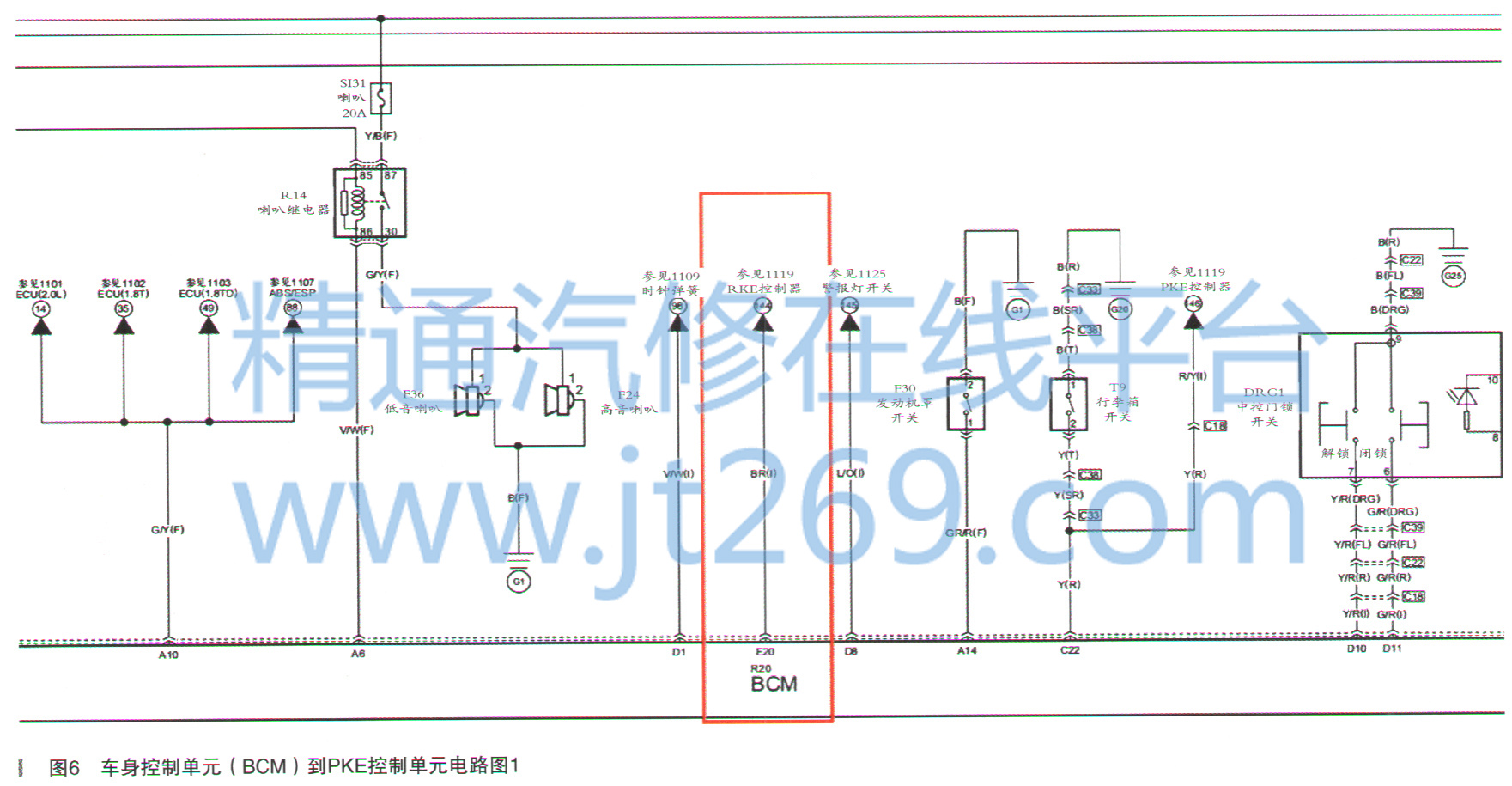

BCM）到PKE控制单元电路图如图6和图7所示。
