故障诊断：

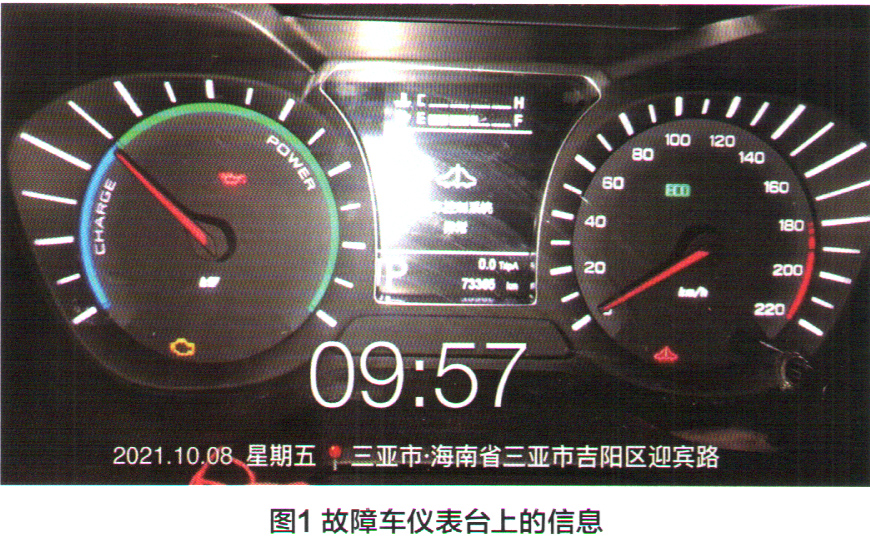

    接车后启动车辆，发现仪表台上的动力电池故障等点亮，SOC值为86%，车辆无法行驶，仪表信息如图1所示。

    连接专用诊断仪进行诊断，发现故障车内存有故障码（图2）P166A00-电池系统内部绝缘故障；P16A692-绝缘电阻低。

    用专用检测仪诊断读取相关数据流（图3），动力电池包的电压为318V，动力电池包的温度30.8℃，发动机转速650r/min。

    从动力电池包的相关数据流和仪表SOC值来看，该车动力电池包标称电压321 V，数据流为318V，动力电池包的电量正常，说明动力电池包无异常故障。从故障码来看，这两个故障码都与高压部件绝缘有关，初步分析应该是该车高压部件或高压线束绝缘异常导致车辆无法行驶。在正式排查之前，先了解一下该车高压部件及相关压线束的连接关系。

    棋智PHEV高压线束由动力电池高压线束、集成电机控制器IPU、加热控制器PTC高压线束、电动空调压缩机ECP高压线束、高压液体加热器HVH高压线束、充电机OBC高压线束等组成，线束原理图如图4所示。高压线束电流从动力电池到高压液体加热器、集成电机控制器、PTC加热器、车载充电机总成和电动空调压缩机为高压直流电；从集成电机控制器到驱动电机、发电机为高压交流电。
