4．北京切诺基汽车点火系统分电器的拆卸与安装
    切诺基点火系统的点火正时是不用调整的，但在维修分电器或更换新的分电器需拆装分电器时，必须正确安装分电器，以确保正确的点火正时。
    （1） 2.5L发动机分电器的拆卸与安装
    拆卸步骤如下：
    1）松开分电器盖的保持螺栓，拆下分电器盖（分电器盖上的高压线不拆下）。
    2）拆下分电器线路插接器。
    3）在分电器壳体上画一条线表示分火头尖端的指向（为装复原位之用）。
    4）拆下分电器的固定螺栓和夹子。
    5）将分电器提起，从发动机上拆下。
    分电器拆下后，发动机没有转动过的安装步骤如下：
    在分电器壳体上有一个叉子，壳体正对着发动机缸体，叉子上的缝隙正对着缸体上的分电器固定螺栓孔，当分电器的分火头的位置正确时，分电器的安装就是正确的。因为叉子在分电器壳体上，点火正时是不能通过转动分电器外壳来调整的。
    1）安装新的分电器垫圈。
    2）将分火头尖端对准拆卸时画在分电器壳体上的标记，再越过标记线逆时针旋转约1/8圈。
    3）将分电器轴向下插入发动机中。
    注意：必须保证分电器轴与机油泵驱动齿轮完全啮合，必要时在稍稍转动发动机的同时向下压分电器，以使分电器轴与机油泵驱动齿轮完全啮合。或者转动分电器轴，使分电器轴完全啮入，然后使分火头对准所画的线。
    4）安装分电器的固定夹子和螺栓，并以23N·m的力矩拧紧螺栓。
    5）将分电器盖安装到分电器壳体上，并拧紧分电器盖固定螺栓。
    6）插上分电器线路插接器。
    分电器拆下后，发动机已被转动过的安装步骤如下：
    1）将发动机转到第一缸压缩终了上止点位置。拆下火花塞，用手指堵住火花塞螺孔并转动发动机，直到感觉有压力为止。然后再慢慢转动发动机，直到减振带轮上的正时标记对准正时刻度盘上的C点（TDC）标记（点火提前角0°，见图14）。

    注意：不能以与发动机工作旋转方向相反的方向转动发动机来对正时标记。
    2）用一螺钉旋具转动机油泵齿轮，使机油泵轴上的扁槽定位在11点稍前位置，如图15所示。

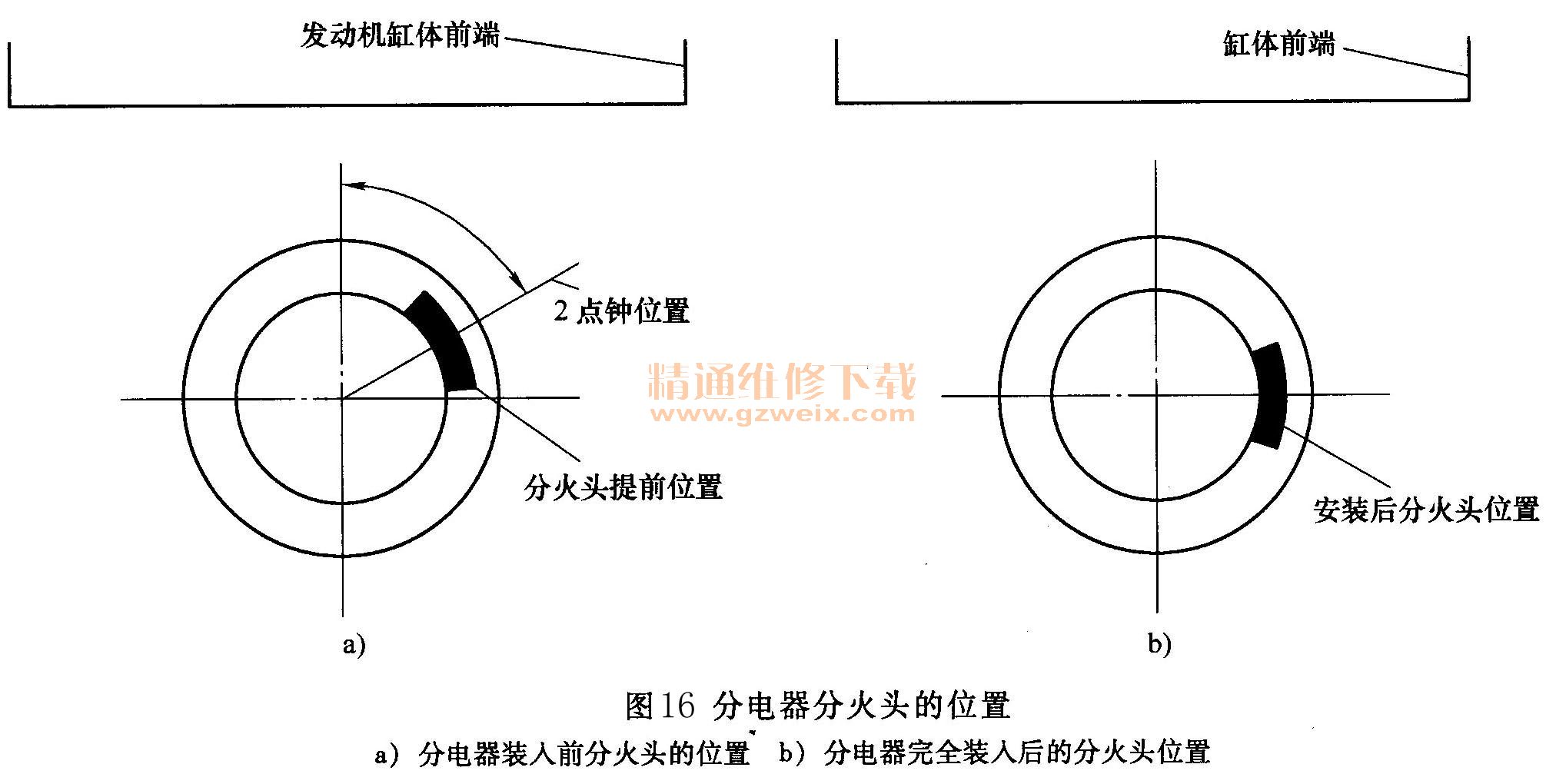

    3）将分电器插入发动机，未完全装入前，分火头的位置应位于2点钟位置（图16a）

    4）当分电器完全装入后，其分火头应位于刚过3点的位置（图16b）
    5）安装分电器固定夹子和螺栓，按23N·m的力矩拧紧螺栓。
    6）将分电器盖安装到分电器壳体上，并拧紧分电器盖固定螺栓。
    7）插上分电器线路插接器。
