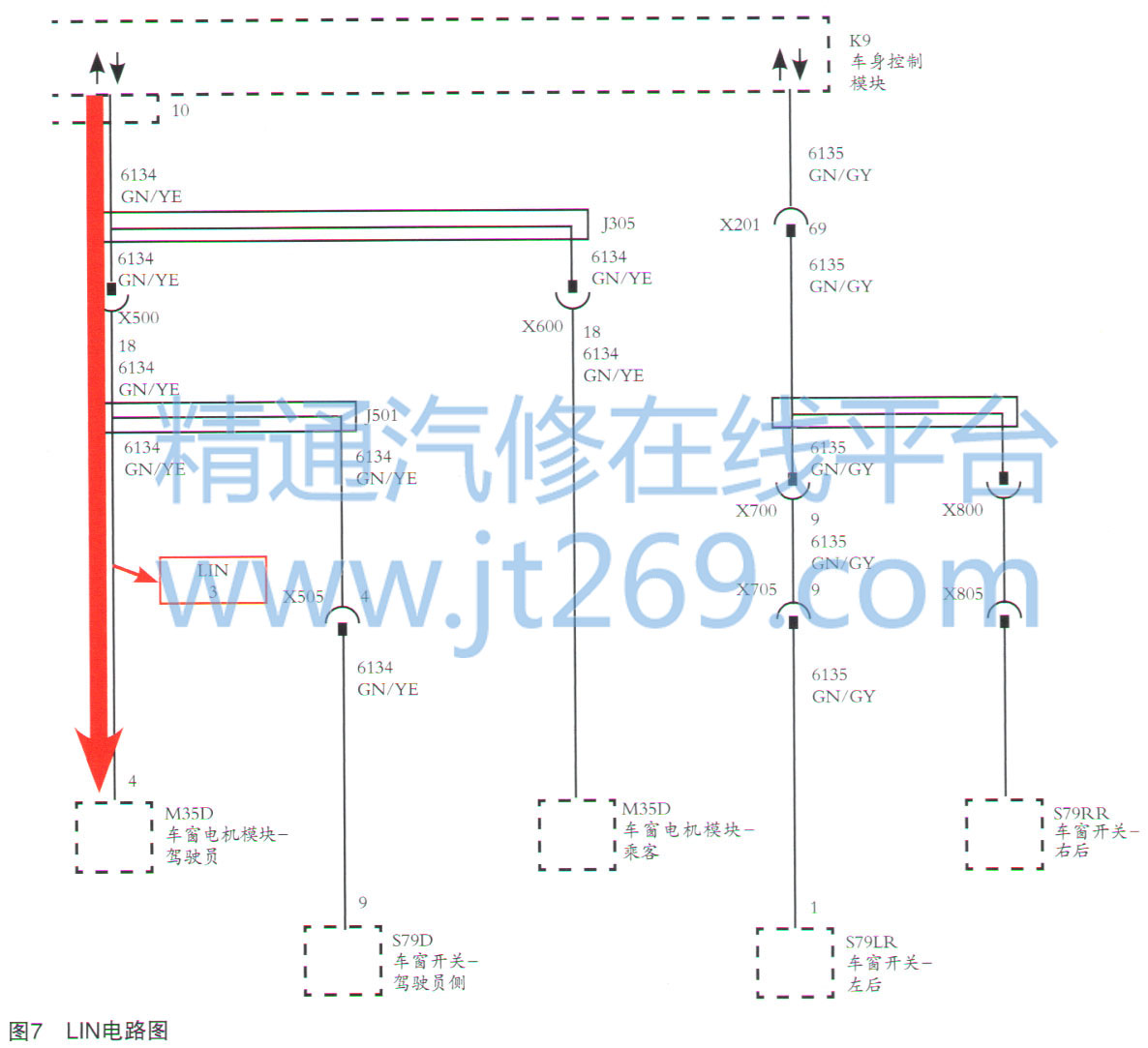

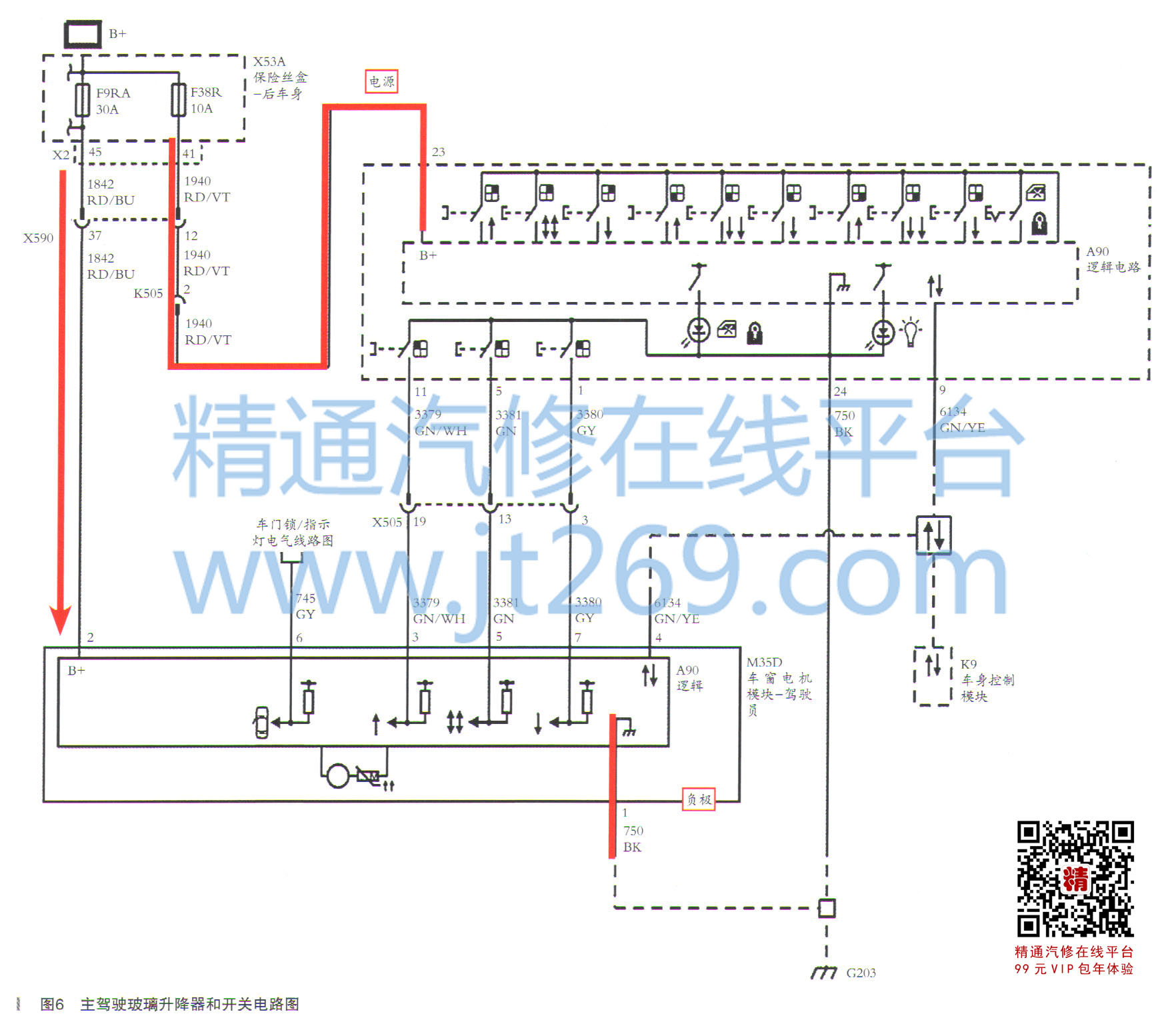

查询主驾驶开关以及LIN电路图如图6、图7所示。



    拆解左前门板，测量开关电源／搭铁／LIN（测量线束时，必须使用专用探针，避免造成针脚孔扩张。电源正常：13.98V（车辆处于启动状态）；负极正常：－12.47V；测量LIN线时电压不正常，故障车LIN电压0.88V不正常，正常车LIN电压7V。

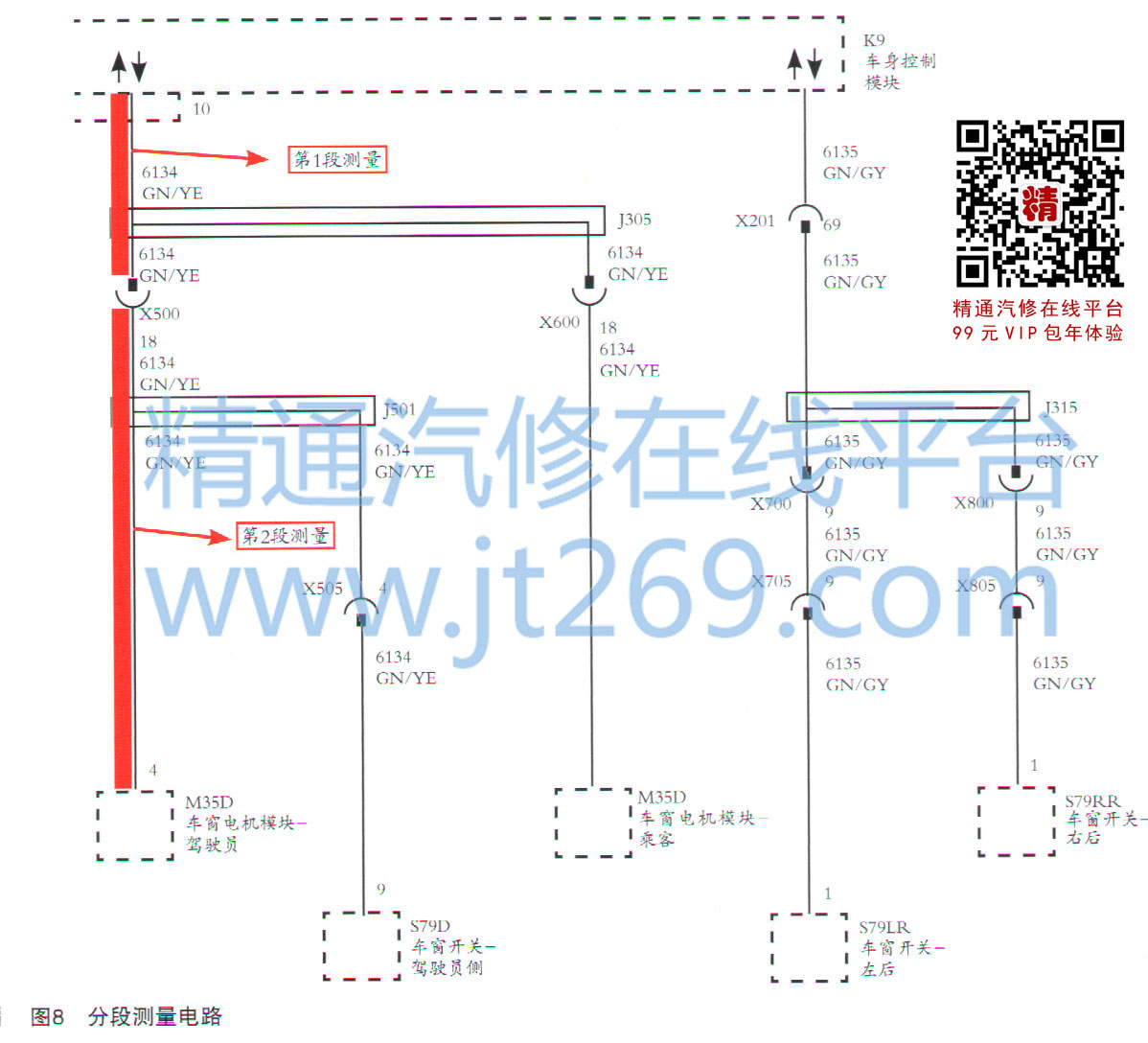

    为什么是0.8V？说明这个LIN存在断路／短路现象。根据维修手册，查询电路图，从BCM至车门线束至电机／开关测量。分段测量，如图8所示。

    第1段测量：BCMX6/10号针脚为LIN3控制线：5.8V（理论标准电压在5-11V），正常车电压6.2V（试灯可以点亮），排除了BCM故障。

    根据电路图，测量BCM至X500线束电压／电阻0.4Ω，正常，不存在断路／短路现象。

    测量X500至开关／电机不导通。

    故障点锁定在X500至电机／开关线束上存在断路，尝试飞线处理，验证是否排除，飞线后测量LIN线电压为7V。测试所有玻璃升降开关工作正常，背景灯点亮了。

    故障排除：更拉X500至开关／电机线束后恢复正常，试车故障排除。
