摘要：乘客门不能锁闭，可以从外打开。
故障现象确认： 乘客门不能锁闭。

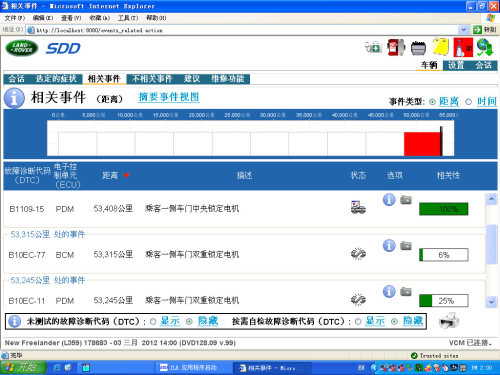

读取故障内容及 SDD 指导建议： 连接 SDD 读取故障码为 B1109-05;含义为乘客门锁定电机。故障诊断过程： 查阅 TOPIX 无相关技术公告。根据维修指导建议和线路图测 C6PL01A-7 到 C6PL64-5;C6PL01A-10到 C6PL64-7;C6PL01A-9 到 C6PL64-6;c6pl01a-15C6PL64-1;C6PL01B-22 到 C6PL64-9;C6PL01A-21 到 C6PL64-10 的电阻为 0.025 欧姆。测 C6PL64-1 和 C6PL64-10 在闭锁后电压为 12.08V， C6PL64-1 和 C6PL64-9 在开锁后电压为 12.07V。此时测电瓶电压为 12.34V.线路无短路断路。根据“ 手柄系统、锁系统、插销系统和进入系统 - 锁、插销和进入系统诊断和测试”进行门锁测试 1.将门锁拿在手中，连接电气接头以将车门锁连接到车门线束，2.关闭除正在检测的车门以外的所有车门，将闩爪旋转到完全上锁位置，3.按下钥匙牌或智能钥匙上的锁定按钮，4. 锁扣内部释放杆未上锁位置没有移动到了已上锁位置。从复测试故障依旧。

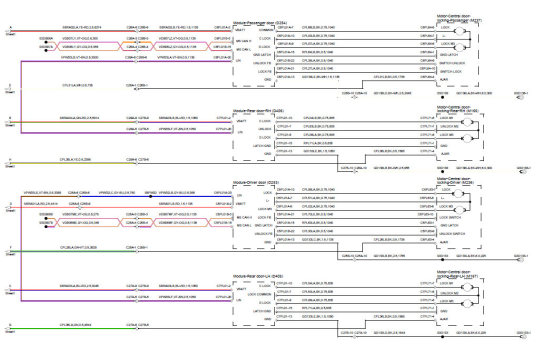

系统结构图及电路图：
第一次诊断： 从故障码分析为线路或电机故障

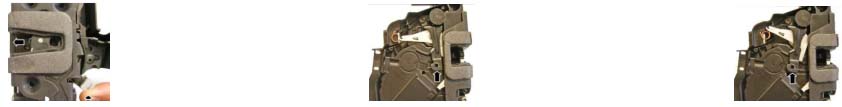

第二次诊断： 进行门锁锁扣工作测试， 锁扣内部释放杆未上锁位置没有移动到了已上锁位置。
故障原因分析： 锁扣内部释放杆未上锁位置没有移动到了已上锁位置。
故障处理办法：更换新门锁块。
