障诊断过程：1、拆下AV输入面板，与同款车对调，该故障依旧，拆下的面板在其他车辆上工作正常。2、用万用表测量发现C3ME37C插头第三、五针脚（插头外壳）接地，分析电路图，第五针脚（插头外壳）接线为屏蔽线通过CD机外壳接地。3，拔下CD端插头，测量发现第三与第五针脚短路，有时用力捏C3ME37C插头，第三、五号线断开。4、分解C3ME37C插头发现3号针脚连接线绝缘皮破损与插头金属外壳短路接地。

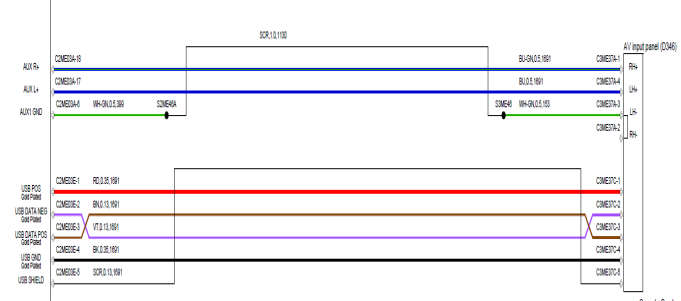

系统结构图及电路图：

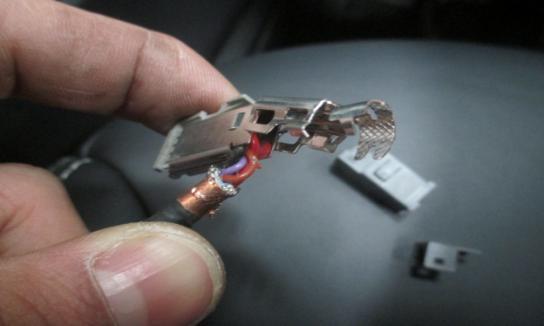

相关故障部位图片、数据流及分析：

故障原因分析： 插头制造缺陷。

故障处理办法：包扎线束。
