凯迪拉克SRX无法启动故障检修
来源:汽车维修技师  作者:佚名  2019-06-15 09:28:56

    一辆行车里程约4.8万km、配置3.0L发动机的2014年凯迪拉克SRX。该车洗车后出现无法启动的情况,当时客户自己断电后重启,车辆才能正常启动。
    故障诊断:入场后对车辆进行测试发现,车辆无法启动,按照客户之前的方法断电尝试,车辆仍然无法启动,车辆仪表内的信息如电池电压、机油寿命等信息均不显示,怀疑车辆网络出现了问题。

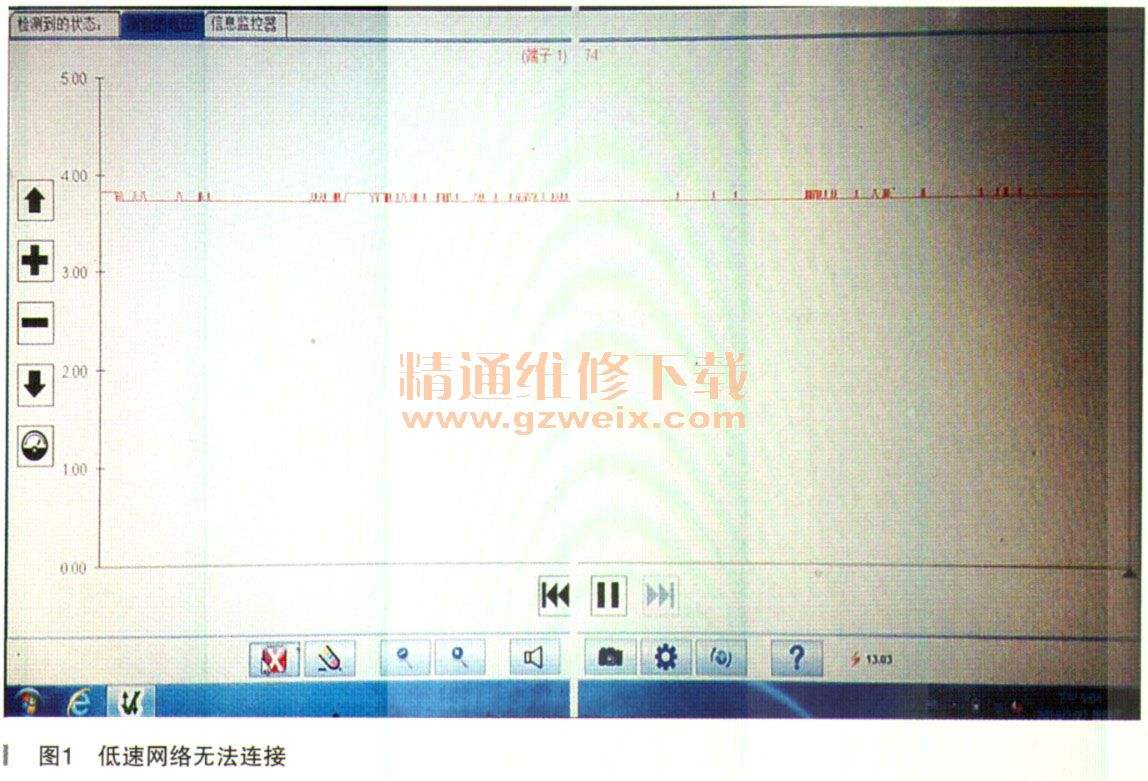

    通过GDS对全车的诊断发现,车辆低速网络上的模块都显示无通信,同时BCM内有很多遗失通信的故障码,更加验证了之前确认故障时的猜测,此车低速网络出现了故障。利用网络诊断工具对低速网络进行诊断,发现低速网络无法连接(如图1所示),用网络诊断工具对一低速网络的电压进行测量,发现低速网络始终存在3.8V左右的电压,低速网络对电源断路。

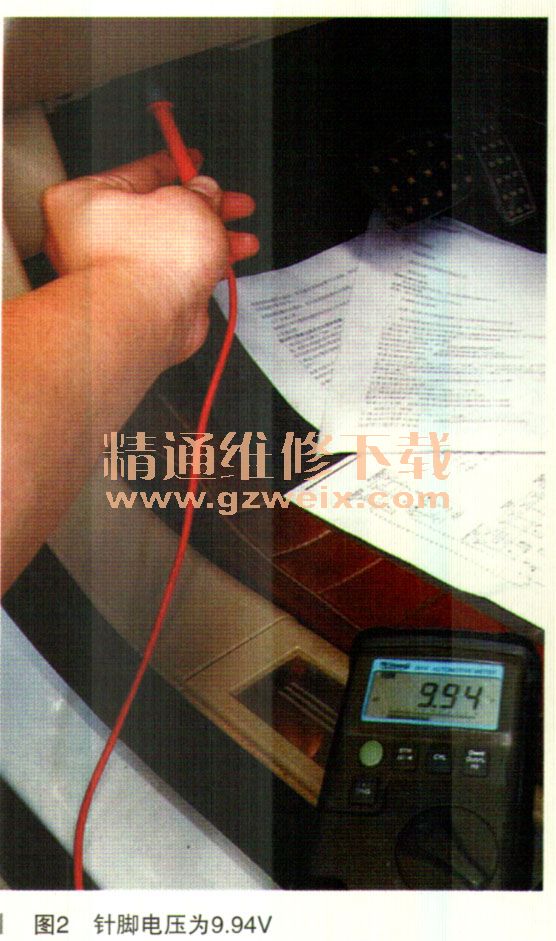

    对车辆DLC诊断插头的1号低速网络针脚的电压进行测量,此时电压上升到了9.94V(如图2所示),确认车辆低速网络对电源断路。

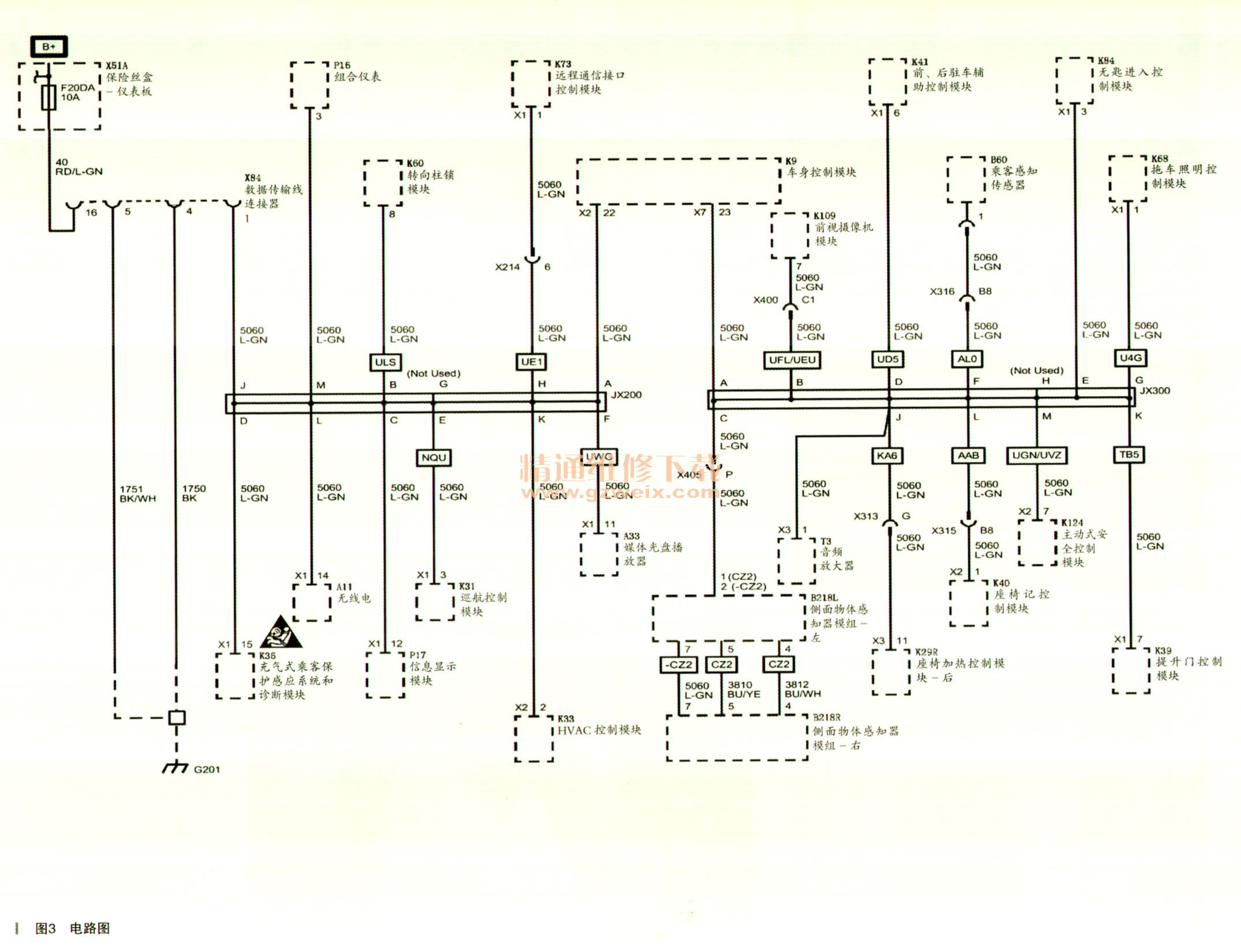

    通过低速网络的线路图发现(如图3所示),低速网络上面有很多模块,各个模块都是通过星型连接器连接到一起,只要其中有一个模块或者线路对电源断路,就会导致整个低速无法通信,同时DLC1号,针脚能测出断路的电压。

    为了快速诊断故障位置,排除车身控制模块故障,可以先从车身控制模块X2的22号针脚和X7的23号针脚测量是否对电源短路来快速确认对电源短路的分支,接下来找相应分支的两个星形连接器JX200和JX300,按照出现故障的分支进行断开星型连接器操作。
    图4中24号为JX200。

[1] [2]  下一页
