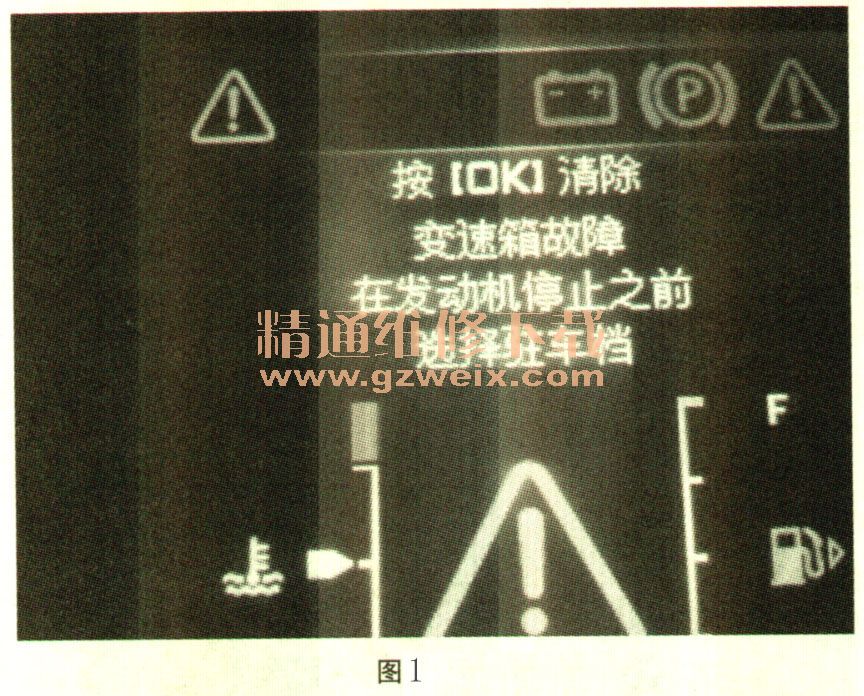

一辆行驶里程约18.3万km的路虎极光。该车变速器故障灯点亮，如图1所示。

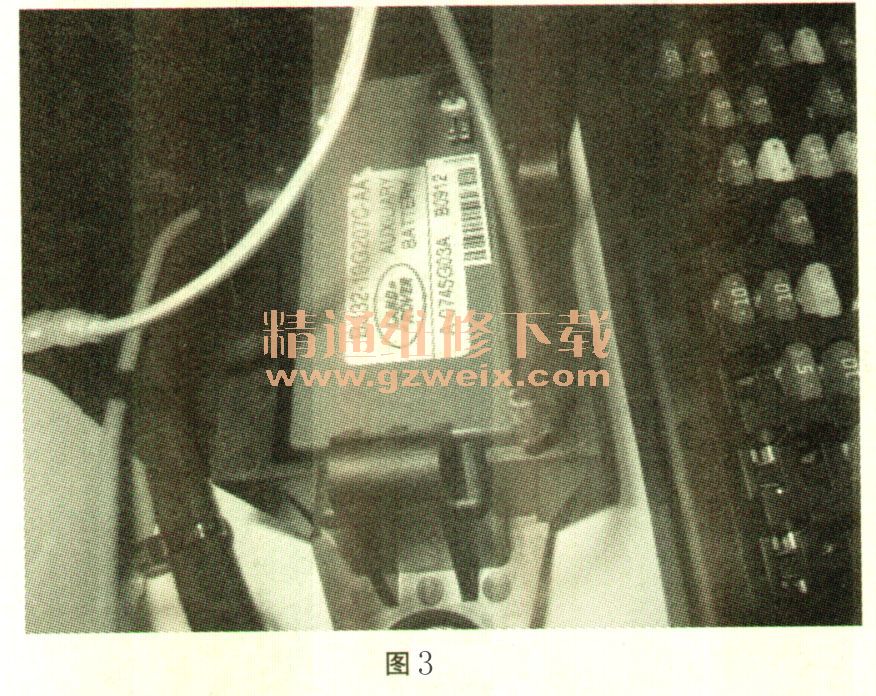

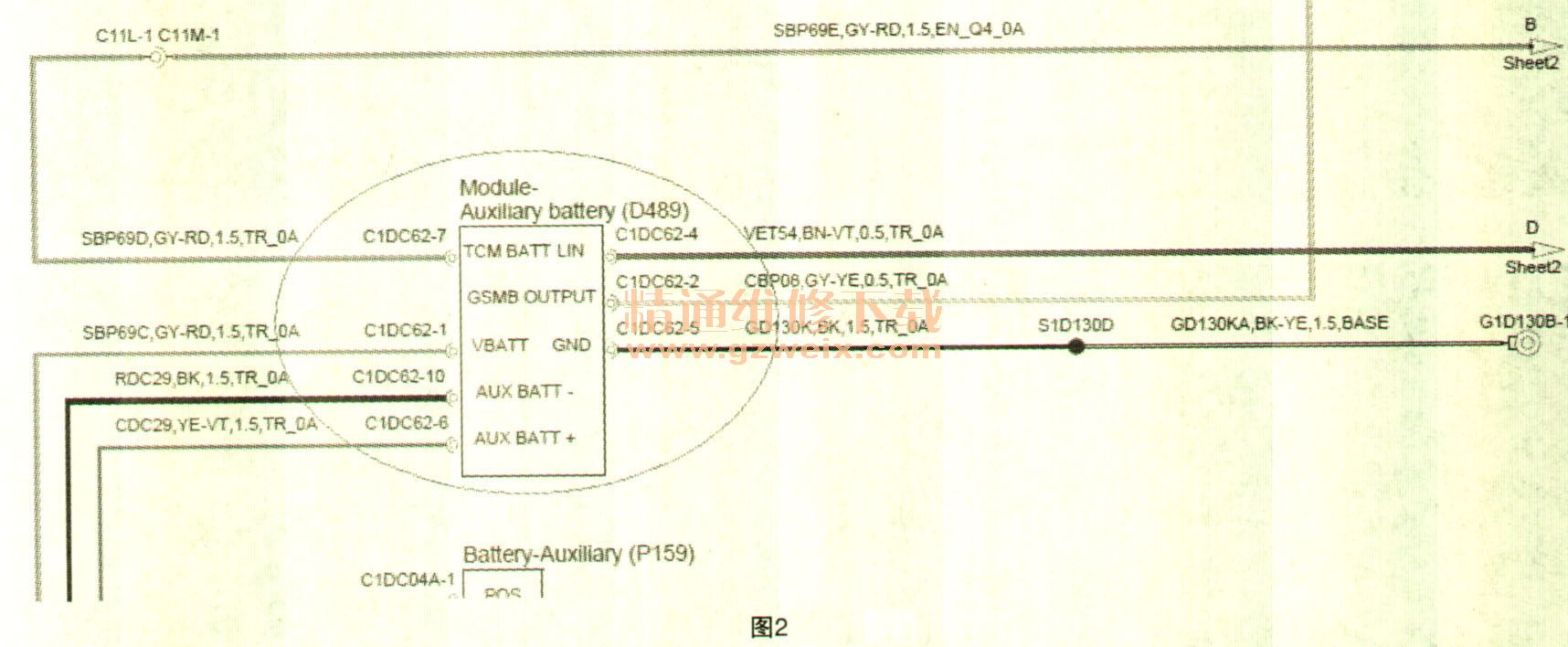

    故障诊断：SDD读取故障码，故障码为U3003-21。根据故障码提示，调取电路图（如图2所示），检查辅助电瓶相关电路，检查C1D62-10号针脚和C1D62-6号针脚，发现没有供电及搭铁，检查C1DC04A-1和C1DC04B一线路，发现针角脱落，如图3和图4所示。判断故障是由于线路脱落导致变速器故障灯点亮。





    故障原因分析：由于线路脱落导致变速器故障灯点亮。
    故障排除：紧固线束插，将线路安装到位，故障排除，并建议厂家改进此接头。
