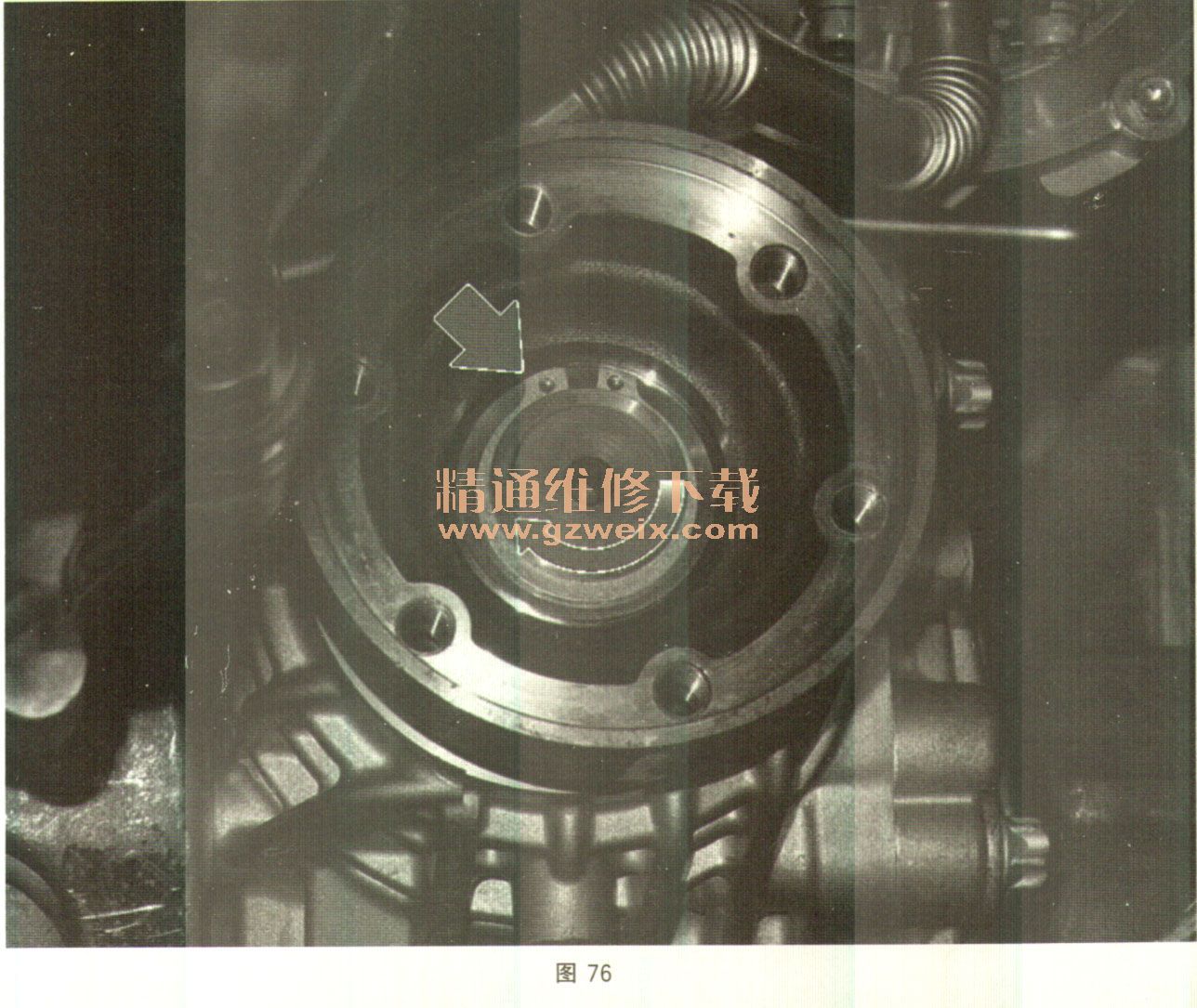

（8）用手顺时针旋转前差速器法兰，直到止动卡簧有孔的一侧指向正上方，即两个孔的中心连线的垂直平分线垂直于地面，如图76所示。

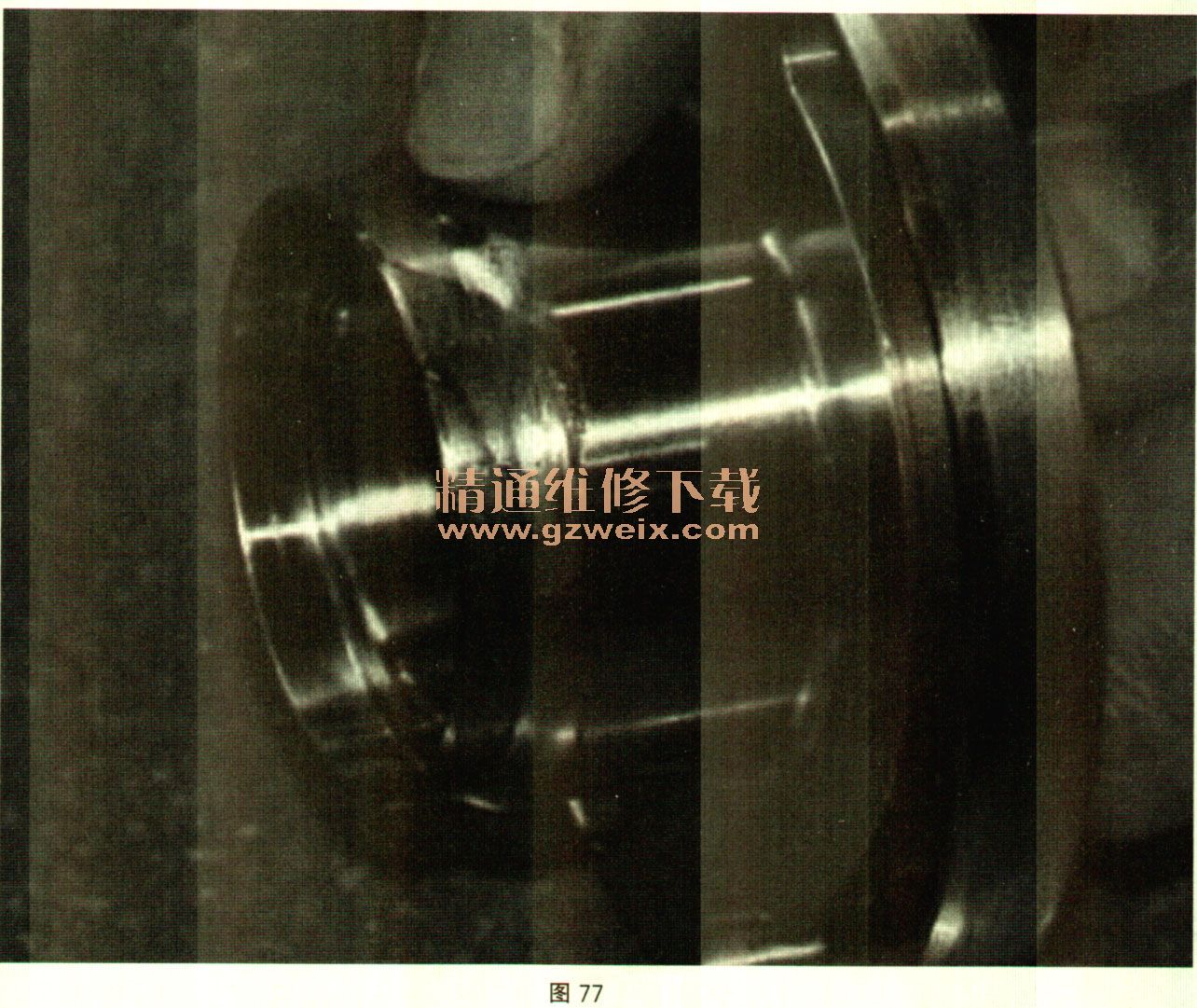

    （9）取出专用工具（零件编号673003835），并将少量的油脂涂覆到其滑动面上（外表面及内表面，油脂带的宽度约为10mm），如图77所示。

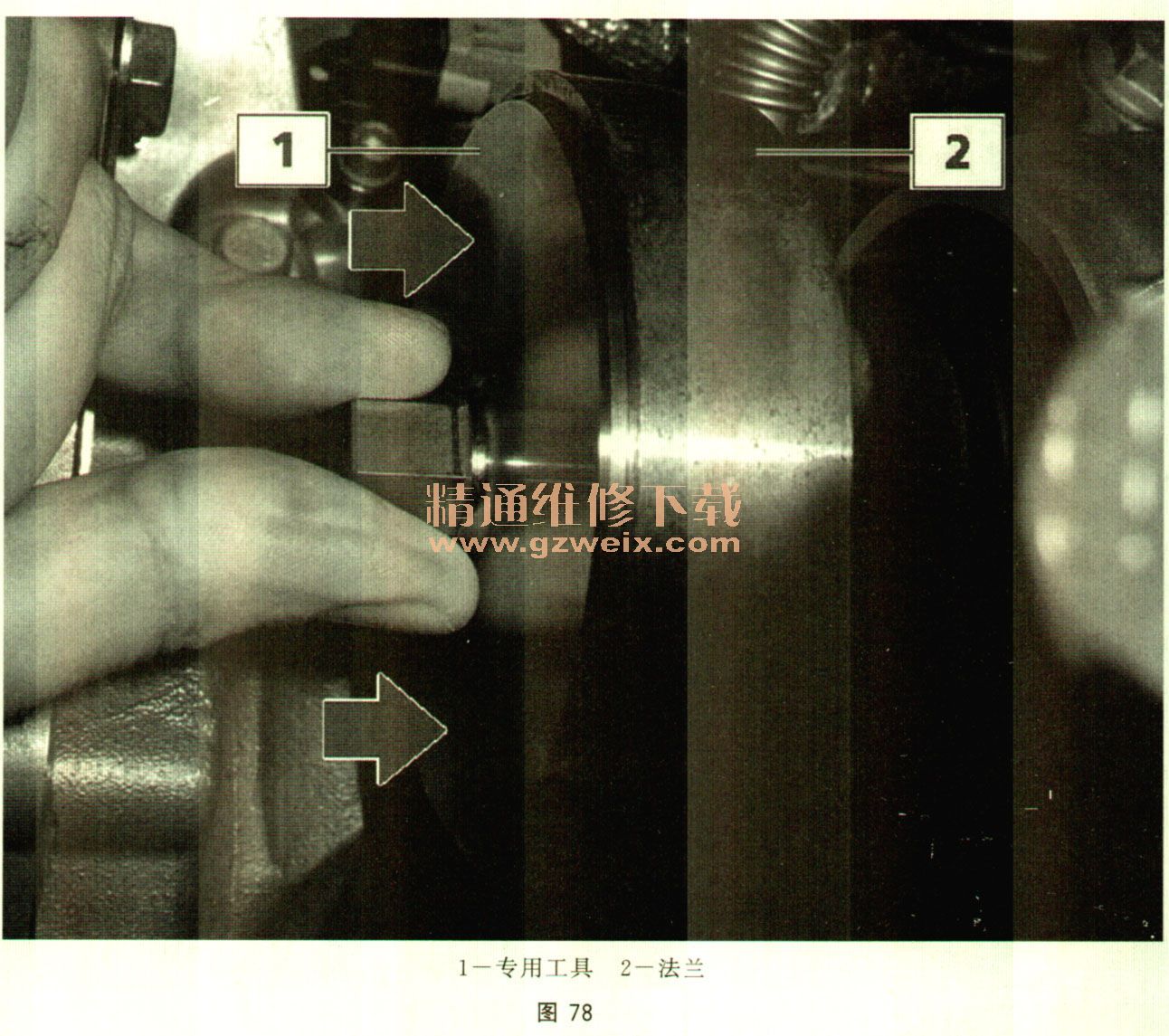

（10）将该专用工具（图78中1）安装到前差速器的法兰（图78中2）中。

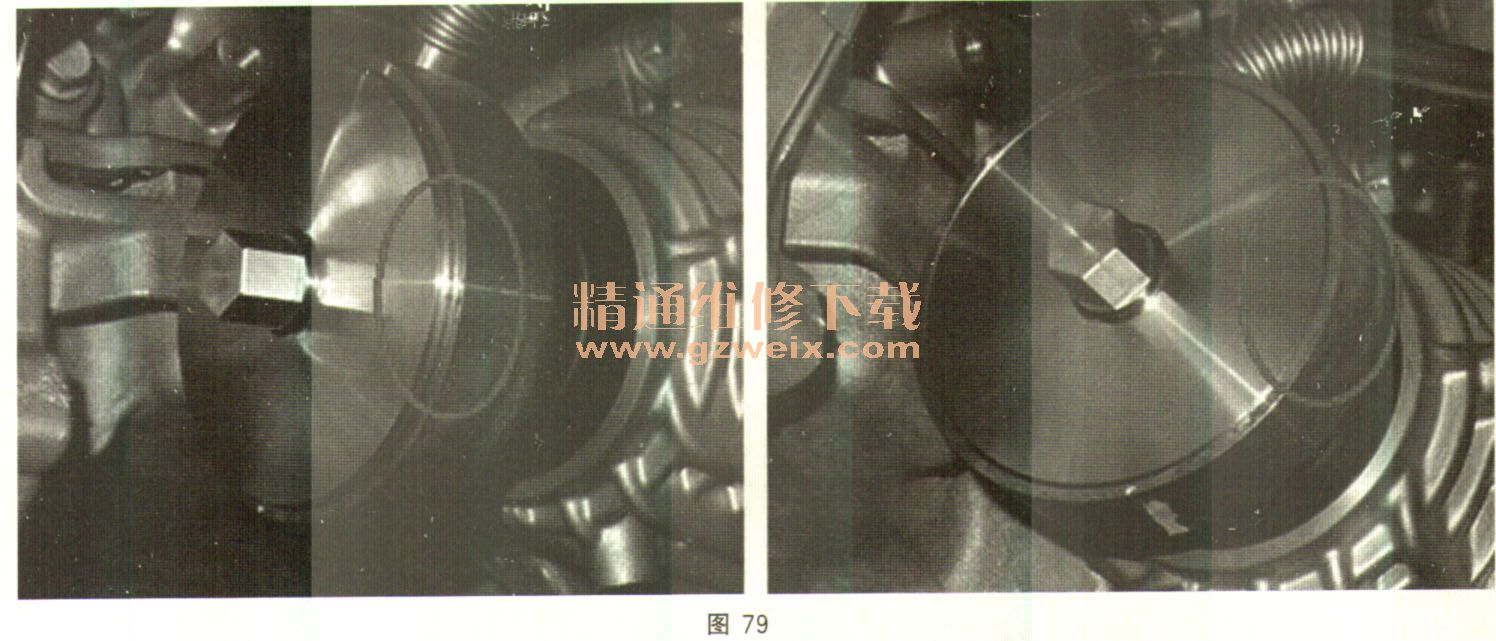

    （11）使用专用工具检查止动卡簧是否安装正确及是否被损坏。确保专用工具正确地安装在前差速器中；应确保专用工具端面与法兰端面达到平齐；如果安装错误，则应通过旋转专用工具直至达到正确的安装位置（如图79所示，左图安装错误，右图安装正确）。

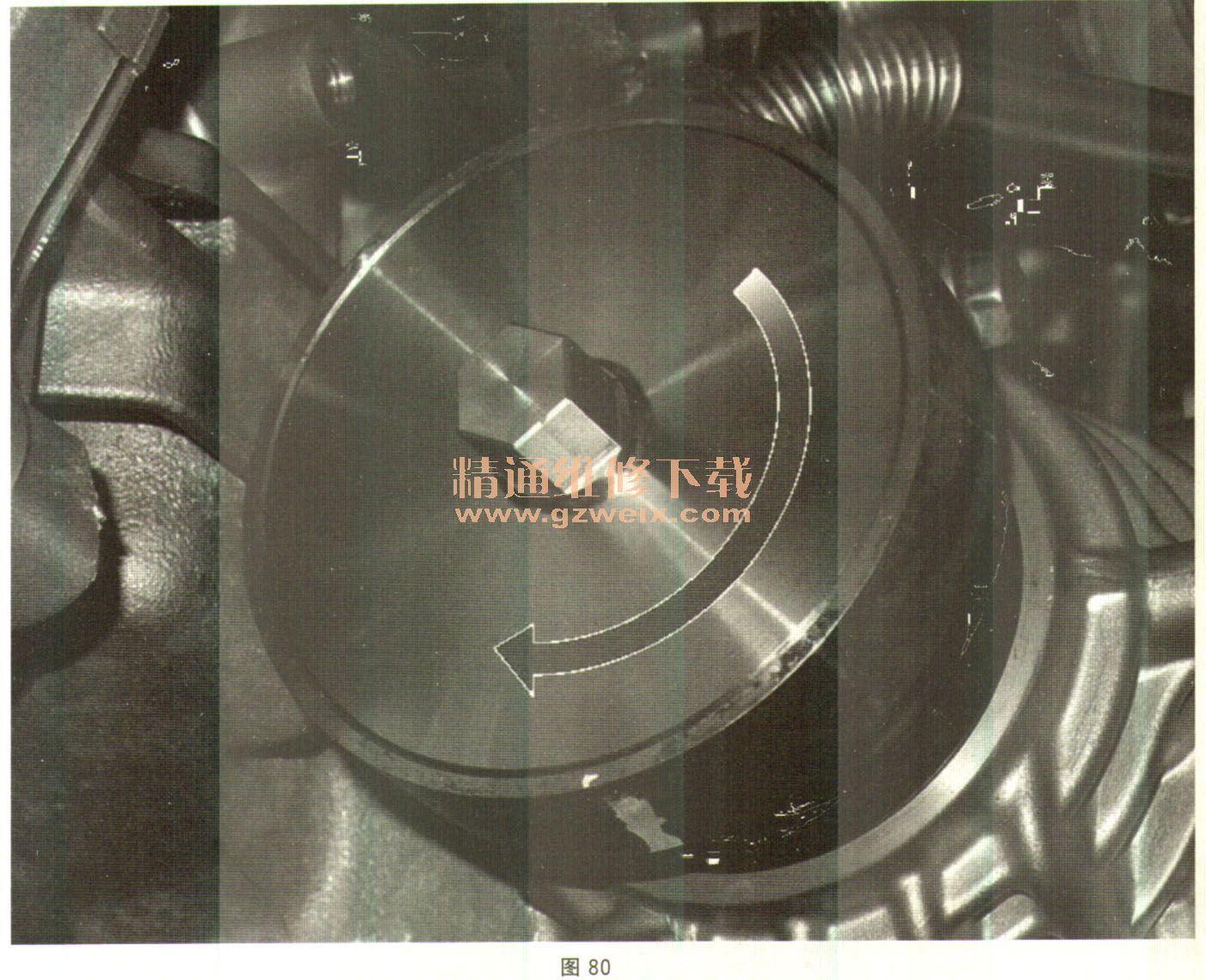

    （12）为了将止动卡簧定位，用扭力扳手极其小心地扳动专用工具末端的六角形突起，力矩应限定在30N·m，将插在前差速器法兰中的专用工具完整地做3个360°）顺时针旋转，同时应有其他操作人员注意保持两个前轮及前差速器法兰的锁定，如图80所示。

    如果无法令专用工具实现上述旋转，则必须订购并更换整套前差速器。
    如果收到零件编号为670007722的前差速器，在更换完成后，应继续按照本服务活动操作程序进行操作［自第（8）步开始，至第（21）步结束）］。
如果收到零件编号为670032672的前差速器，在更换完成后，应继续按照本服务活动操作程序进行操作［自第（18）步开始，至第（21）步结束］。
    （13）将专用工具从前差速器的法兰中移除。
