凯迪拉克XT5燃油表指针不准确检修
来源:汽车维修技师  作者:佚名  2018-09-13 08:56:16

    一辆行驶里程约3.7万km的2017年凯迪拉克XT5。客户反映:该车辆加满燃油后,仪表指针仍然显示燃油箱燃油不满。多次重新启动该故障现象依旧存在。

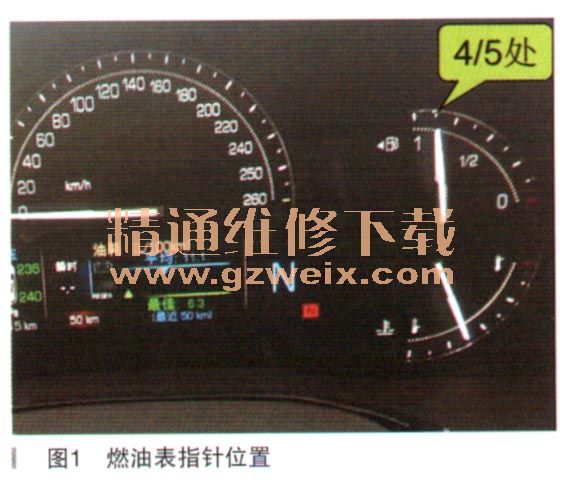

    故障诊断:试车检杳,启动车辆查看燃油表指针在仪表4/5处(如图1所示),经使用GDS检测尤故障码,检查车辆软件均为最新程序。

    为验证故障,便于检查排除故障,应首先确定车辆燃油箱是否加满。经与客户沟通后,陪同客户前去加油站再次进行加满油试车。经加油至跳枪时,确定燃油箱已满,查看故障现象存在。

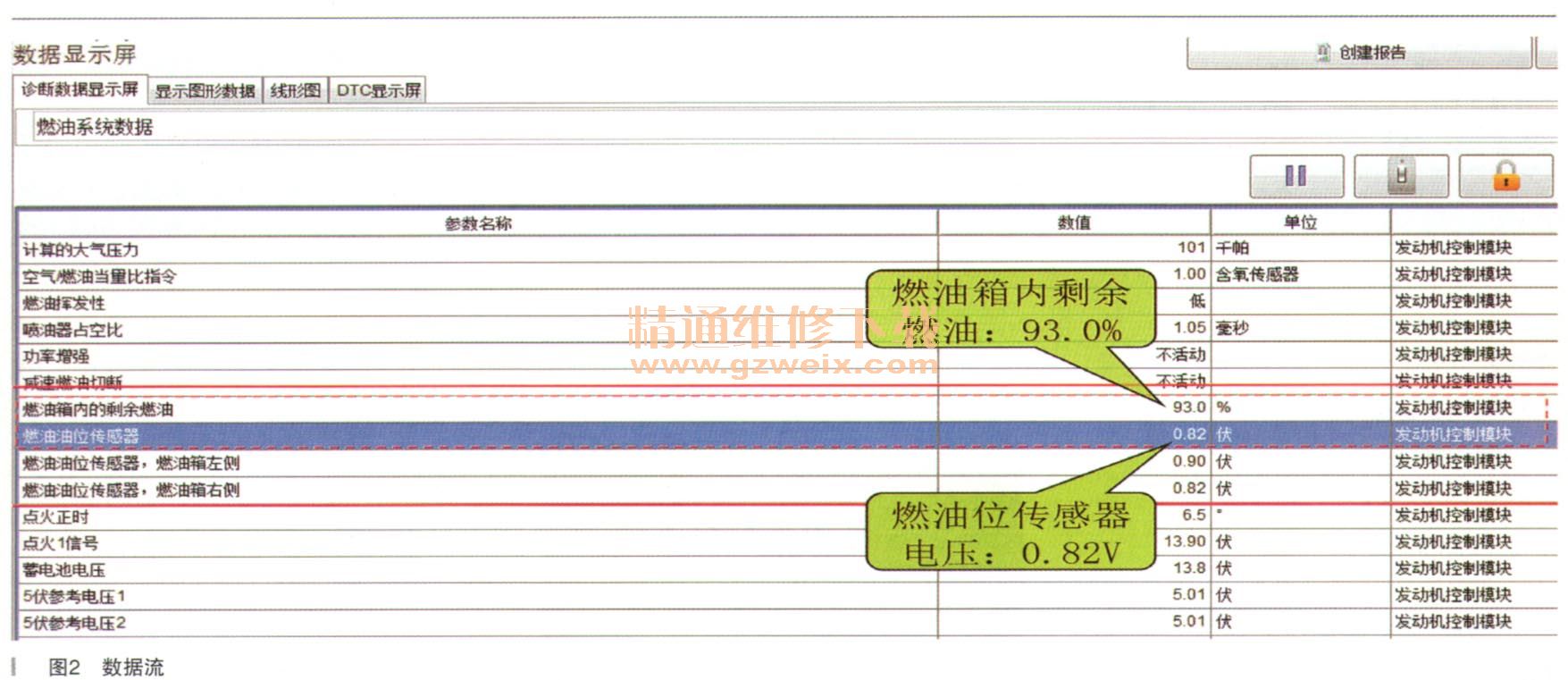

    使用GDS读取发动机控制模块内部燃油箱液位传感器数据:燃油液位传感器电压0.82V、燃油箱内的剩余燃油93.0%。明显过低,正常应该为100%,如图2所示。

    结合故障现象和故障数据分析该故障一般为:①油位传感器线路存在故障;②油位传感器故障;③ ECM内部处理信息故障。
    根据数据经分析该车燃油液位传感器可能存在故障,决定先对燃油液位传感器进行拆检,如图3所示。

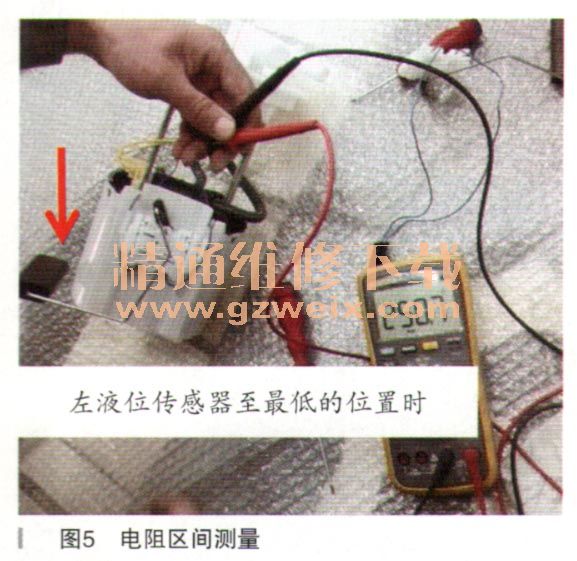

    使用万用表测试左侧燃油液位传感器两端滑动电阻,液位传感器滑动最高位置时电阻44.9Ω(正常应为40.5Ω),异常,如图4所示。滑动至最低位置时电阻250.7Ω(正常)。测试右侧液位传感器电阻在40.5~50.7Ω之间(正常),如图5所示。



    为确定左侧燃油液位传感器滑动电阻异常,对该燃油液位传感器进行进一步拆检。经检查发现该液位传感器(滑动电阻)满箱位置触点发黑(如图6所示),存在该处电阻变化,导致ECM按收数据错误,故障出现。

    经测试拆检诊断为左侧燃油液位传感器滑动电阻故障,更换该车辆左侧燃油液位传感器后试车,故障解决。
    故障总结:首先进行试车确认客户报修故障。为便于诊断,满足故障条件,进行查看数据。井结合故障发生时的数据,分析故障部位。拆检测试确定故障部位后,更换故障部件。试车确认故障完全排除。

相关资料:2017年凯迪拉克XT5原厂维修手册
