保时捷卡宴后盖偶尔不能正常工作
来源:汽车维修技师  作者:佚名  2018-07-14 09:50:35

    一辆行驶里程约9万km的2013年保时捷卡宴。客户反映:该车后盖偶尔不能正常工作,现在故障现象一直存在。
    故障诊断:(1)按压后盖按钮,锁扣能够弹开,后盖不会上升。用PIWIS检查故障码为C12010-与尾门控制单元通信,如图1所示。

      (2)出现通信问题,可能的原因有电源、搭铁和车载网络
      (3)首先检查尾门的保险丝正常,断开尾门控制单元的连接器测量电源12.3V也正常。测量搭铁正常。检查CAN网络也是正常。
      (4)检查车辆的编码,显示是 “电动尾门”,没问题。此时怀疑控制单元有问题,可替换后故障依旧。

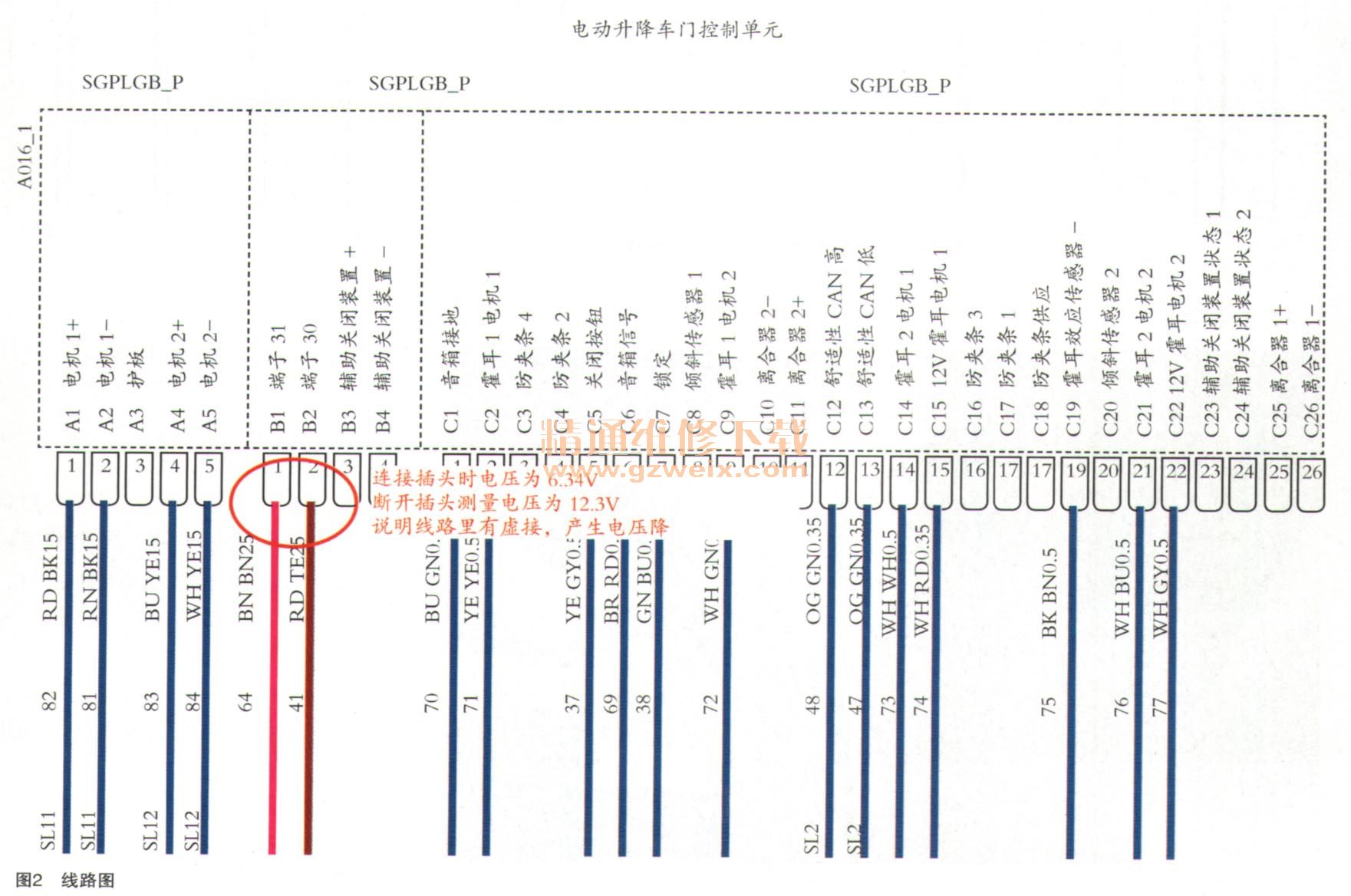

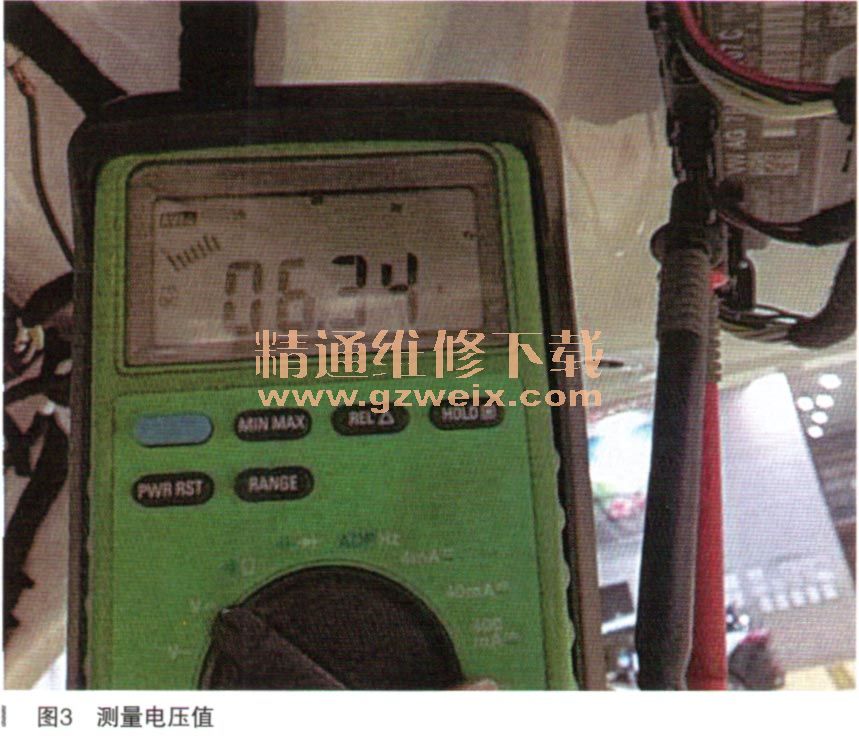

      (5)再次在控制单元测电压时发现电压为6.34V(此时插头是连接控制单元的),断开插头再次测量是12.3V,说明控制单元电源线路有虚接,如图2~图4所示。





      (6)我们把顶灯的正极吃接到尾门控制单元的正极处,再次测量电压是12.3V,这时开关尾门工作正常。说明虚接地方在接插件X9221A1到保险丝F23这段,如图5所示。

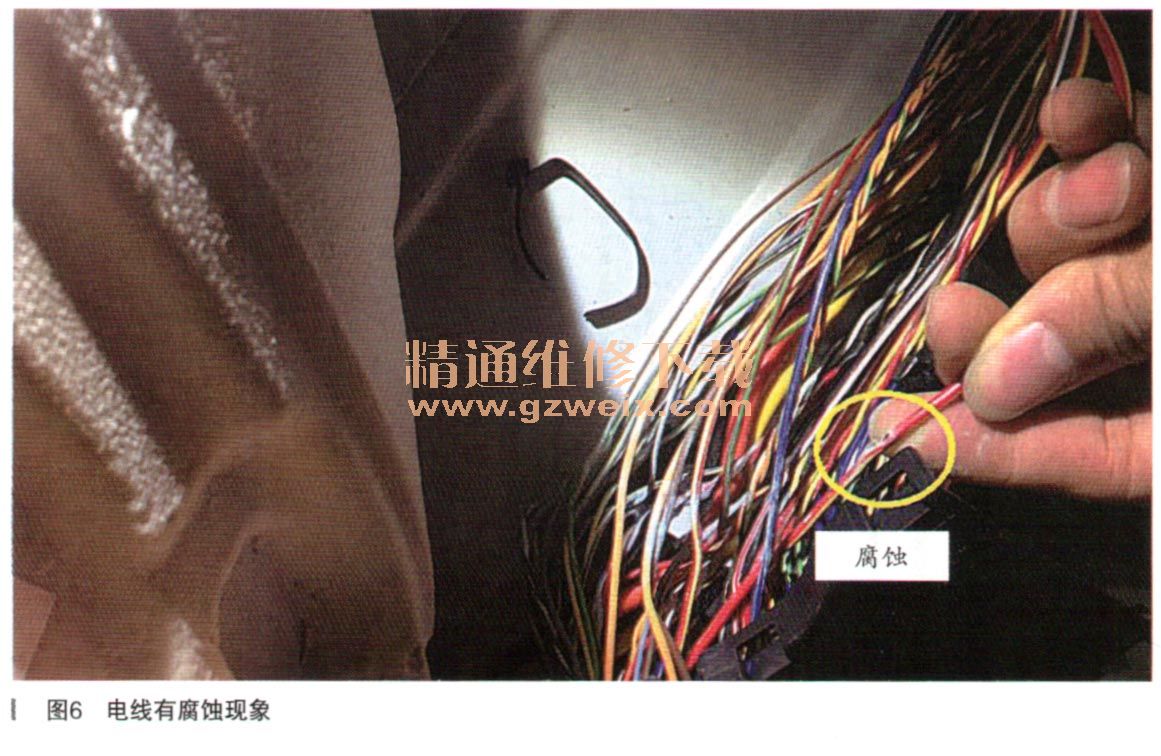

      (7)拆除顶棚和右边地毯顺着电线逐一查找,发现电线有腐蚀的现象,如图6所示。

    故障排除:修复受损的线路。
    故障总结:在修理这种故障时要检查电源的电压降
