捷豹在行驶中有排气振动声传入驾驶舱的故障解决方案
来源:汽车与驾驶维修  作者:佚名  2018-04-04 08:55:38

    涉及车辆:搭载柴油V6 3.0发动机的捷豹XF车型。
    故障内容:以上部分车辆在发动机转速为1 500~1 800 r/min时,驾驶舱内可能出现明显的共振声音。
    经过排查,故障原因是因为车辆在制造时,排气安装定位不准造成的干涉共振,需要对排气进行重新安装定位以排除故障。
      (1)将车辆举升,拆卸发动机下护板。

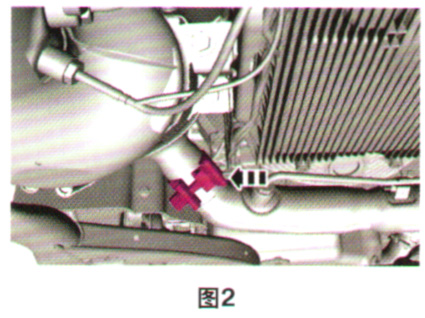

      (2)松开跨接管上的排气管卡箍(图2)。

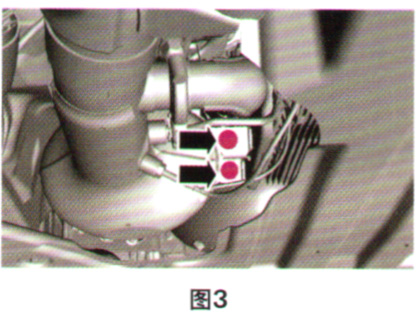

      (3)松开柴油排放DPF过滤器固定支架(图3)。

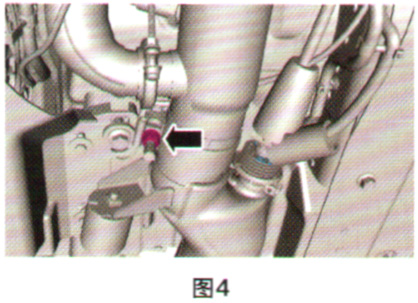

      (4)松开前排气管卡箍(图4)。

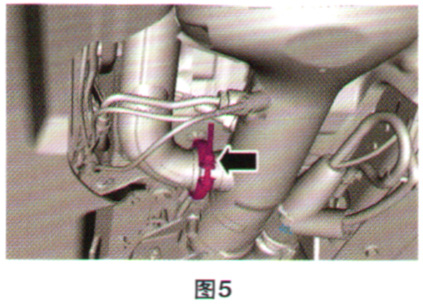

      (5)松开废气再循环管EGR卡箍(图5)。

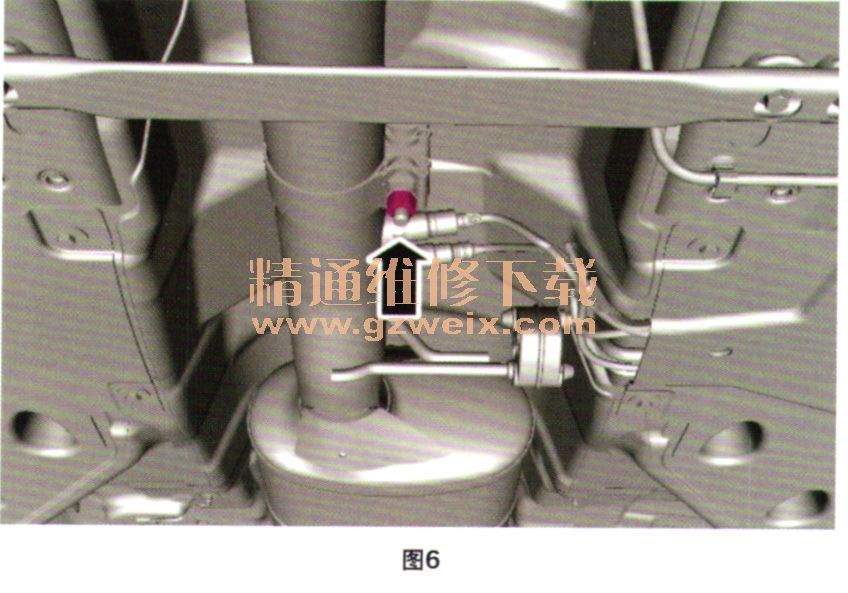

      (6)松开中央排气管卡箍(图6)。

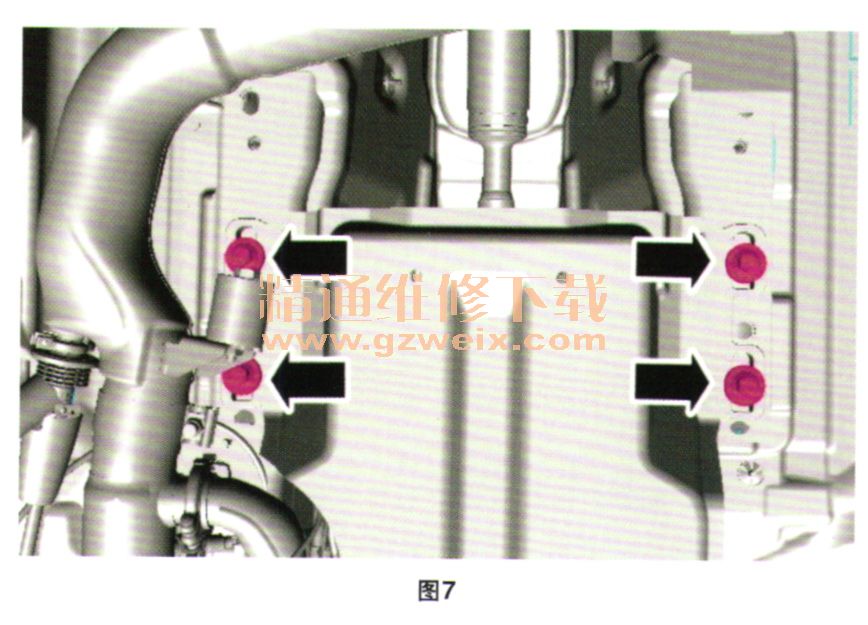

      (7)松开变速器横梁(图7)。

      (8)降下车辆,起动发动机,然后熄火。重复3次。
      (9)起动发动机,将发动机转速提高至3 500 r/min,然后降至怠速。重复3次。
      (10)关闭发动机。
      (1均再次起动发动机,然后熄火。重复3次。
      (12)举升车辆。拧紧跨接管的排气管卡箍,螺栓扭矩为55 N·m。拧紧柴油排放DPF过滤器固定支架,螺栓扭矩为25 N·m。拧紧前排气管卡箍,螺栓扭矩为55 N·m。拧紧废气再循环管EGR卡箍,螺栓扭矩为9 N·m。拧紧中央排气管卡箍,螺栓扭矩为55 N·m。拧紧变速器横梁螺栓,螺栓扭矩为60 N·m。安装发动机下护板后,降下车辆,路试确认故障排除。
