捷豹XJ空气悬架压缩机电气接头更换技术指导
来源:汽车与驾驶维修  作者:佚名  2018-02-14 08:58:52



    涉及车辆:2009年款之后的XJ L车型。
    故障内容:以上部分车辆的空气悬架系统警告灯点亮,但空气悬架却未激活。
    经过维修人员检查,发现空气悬架压缩机接头和压缩机存在损坏。

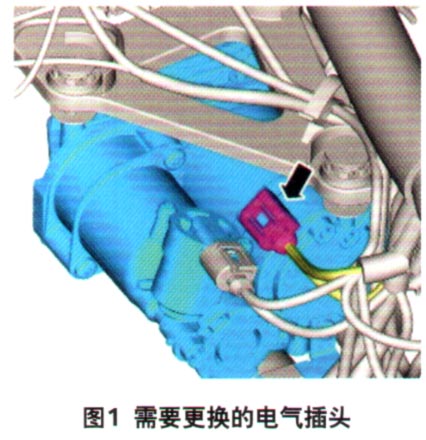

   (1)如图1所示,找到需要更换的电气插头,并拆下线束的固定束带,随后拆下空气悬架压缩机。

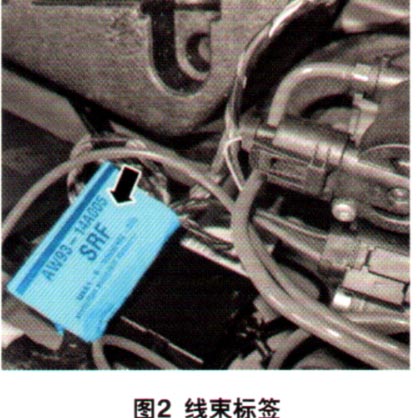

   (2)拆下图2所示的线束标签并保留好。

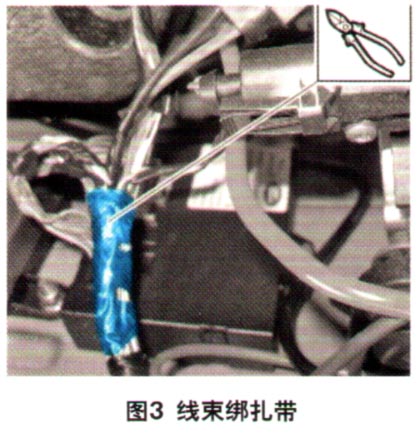

   (3)解开图3所示的线束绑扎带。

   (4)在图4所示区域切割电气接头,然后丢弃旧的接头。

   (5)如图5所示,从新的线束上切下接头,至少在接头上留下40 mm线束。将新的接头安装到原装线束上(图6)。



   (6)使用合适的束带将线束固定在如图7所示位置。

   (7)将之前拆下的线束标签安装到新的电气插头上,安装空气悬架压缩机。使用SDD读取并清除所有故障诊断码(DTC),向客户交付车辆。

相关资料:2013年捷豹XJ(X351)维修手册(含电路图)
