一辆行驶里程我3300km、配置2.0T发动机的2016年凯迪拉克XTS。客户反映：该车行驶中仪表提示“维修前大灯高度调节故障”，故障偶发。
故障诊断：车辆进店后，经验证故障现象存在，客户反映属实。

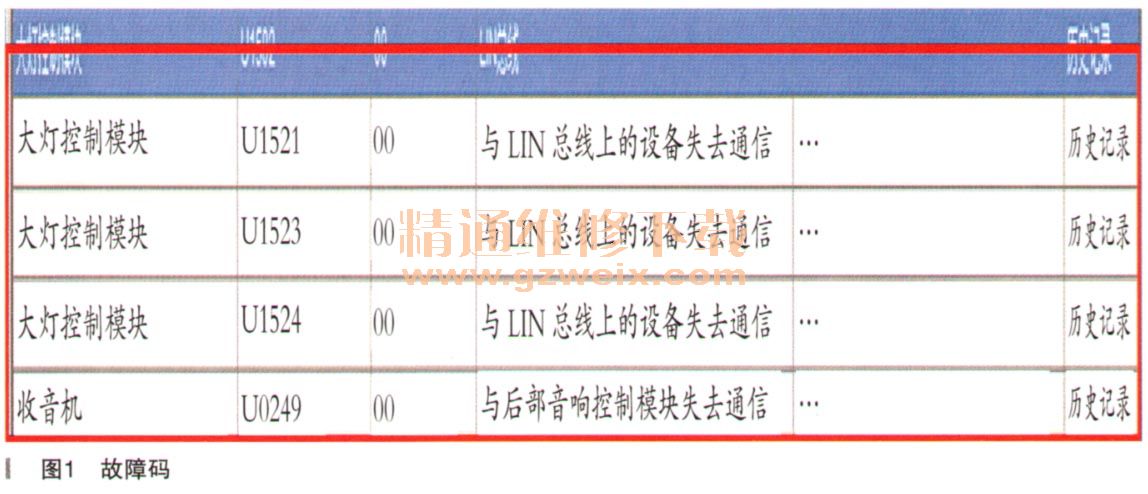

技师连接故障诊断仪读取故障码，在大灯控制模块中保存有历史故障码：U150200、U1521 00、U15230、U1524 00，如图1所示。上述模块与LIN总线上设备失去通信。
查阅维修手册，了解故障码U1502、U1521、U1523、U1524的具体含义，如表所示。
通过故障码含义，可以分析出故障点很可能出现在大灯控制模块与右前大灯连接的LIN线线路上。
查阅相关电路图，如图2所示。
通过查看电路图分析，需要测量大灯控制模块K26的7号端子至右前大灯高度执行器的3号端子，检测LIN线路是否正常，如图3所示。
断开电源，为了方便检查，决定先脱开X154插头和X120插头，从线路中间进行分段测量。最后在测量X154/10号端子至X120/7号端子的线路时，检测到电阻为无穷大，判定线路为断路，从而锁定故障点范围。
接下来技师拆下雨刮片及前挡玻璃下方的隔板，进行线路详细检查，如图4所示。
